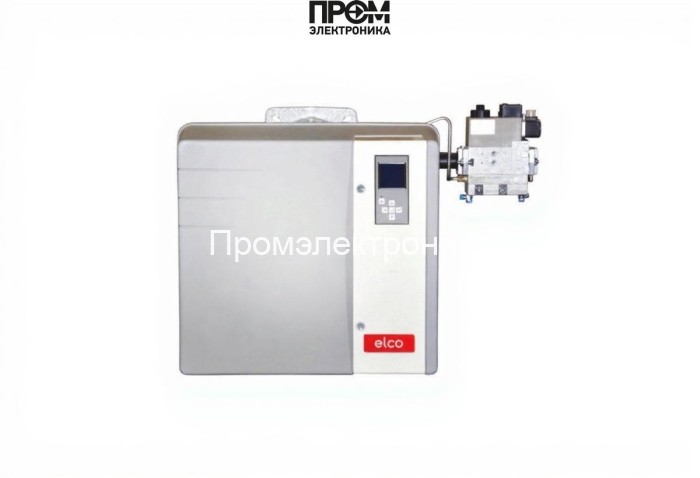

Газовая горелка Elco VG 5.1200 M KM d422

Газовая горелка Elco VG 5.1200 M KM d422 — техническое описание и состав узлов

Электронномодулируемая газовая горелка Elco VG 5.1200 M KM d422 спроектирована для промышленных и коммунальных котельных, где требуются широкие диапазоны мощности (160–1160 кВт), точная модуляция и надёжная автоматизация. Конструкция ориентирована на длительную эксплуатацию при стандартных рабочих условиях (от −10 до +60 °C) и обеспечивает стабильную работу при противодавлении 0–9 мбар. Класс защиты IP21 и звукоизолирующий кожух минимизируют влияние внешних факторов и уровень шума (≤77 дБ).

Основные узлы и функциональные элементы

• Топливный насос — обеспечивает стабильную подачу газа к рампе, снабжён фильтрацией и системой контроля расхода для равномерного распределения топлива при модуляции.
• Датчик пламени — оптический/ионизационный модуль для надёжного контроля наличия горения и быстрого отключения при отсутствии пламени.
• Топочный автомат — блок управления MDE2 с алгоритмами модуляции, защитой по пламени, аварийными сценариями и интерфейсом REMOTE SOLUTION.
• Трансформатор розжига — формирует импульсы высокого напряжения для надёжного поджига газовой смеси; рассчитан на интенсивный пуск-стоп режим.
• Реле давления — обеспечивает контроль над избыточным/недостаточным давлением в системе, интегрировано в цепь безопасности блока управления.
• Форсунки — набортные сопла рампы d422, обеспечивающие заданную характеристику факела и оптимальное соотношение воздух/топливо при диапазоне мощностей.
• Сервопривод — регулирует положение газовых клапанов и заслонок для обеспечения плавной модуляции и синхронизации с двигателем вентилятора.
• Клапан — запорные и регулирующие клапаны с контрольной герметичностью, выполненные по промышленным стандартам, обеспечивают безопасность и точность подачи топлива.
• Электроды — зажигающие электроды для обеспечения стабильного воспламенения смеси и контроля начального этапа поджига.

Ключевые технические параметры

• Мощность: 160–1160 кВт; длина пламенной трубы — 325 мм;
• Электропитание: 220 В, электродвигатель 1500 Вт, потребляемая мощность 2052 Вт;
• Фланцевое подключение: DN 65, газовая рампа d422-65-DN65/TC;
• Габариты: 107.7×58.1×54.9 см; масса — 77 кг; эксплуатационная температура −10…+60 °C.

Особенности эксплуатации и обслуживания

• Регулярная проверка датчика пламени, состояния электродов и форсунок повышает надёжность пуска и снижает расход топлива.
• Контроль герметичности газовой рампы и тестирование реле давления рекомендованы при каждом сервисном обслуживании.
• Периодическая проверка трансформатора розжига и сервопривода предотвращает аварийные отключения и продлевает ресурс автоматики.

Данная спецификация и модульный состав Elco VG 5.1200 M KM d422 ориентированы на быстрый сервис и интеграцию в современные котельные решения. При подборе и пусконаладке рекомендуется учитывать тип топлива (природный газ или пропан) и выполнять настройку блока управления согласно требованиям объекта для достижения максимальной энергоэффективности и соответствия нормативам 2026 года по экологической и эксплуатационной безопасности.
