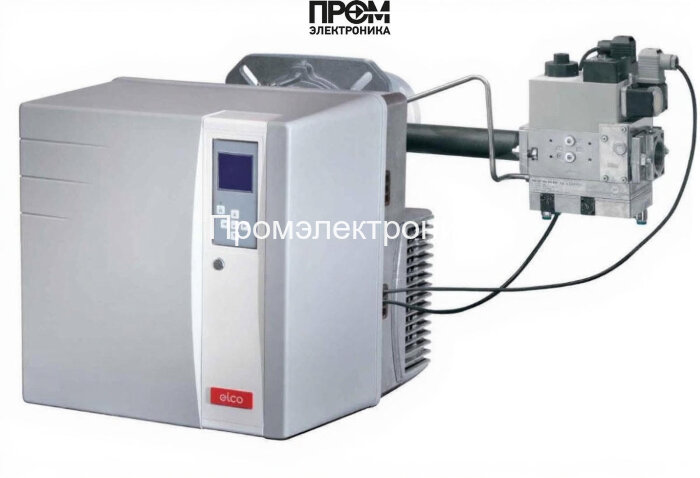

Газовая горелка Elco VG 4.440 D E KN d25

Техническое описание газовой горелки Elco VG 4.440 D E KN d25

Газовая горелка Elco VG 4.440 D E KN d25 — промышленное решение для надежного и точного сжигания природного газа и пропана в диапазоне мощностей 110–440 кВт. Конструкция ориентирована на длительную эксплуатацию и простоту сервисного обслуживания: двухступенчатая регулировка обеспечивает экономичный режим частичных нагрузок, а короткая пламенная труба длиной 212 мм оптимизирует процесс горения и снижает выбросы NOx.

Ключевые технические параметры

• Мощность: 110–440 кВт (двухступенчатая)
• Тип топлива: природный газ, пропан
• Длина пламенной трубы: 212 мм (короткая)
• Соединение газовой рампы: Rp 1 1/4" (d25)
• Питание: 220 В, электродвигатель 420 Вт, потребляемая мощность 606 Вт
• Класс защиты: IP21, рабочая температура: −15…+60 °C
• Противодавление: 0–5 мбар; вес 45 кг; габариты 85.2×46.5×47.5 см

Состав и основные узлы горелки

Конструкторская компоновка Elco VG 4.440 предполагает модульную замену и диагностику узлов. В состав горелки входят следующие элементы, критичные для устойчивой и безопасной работы:

• Топливный насос — обеспечивает стабильное и дозированное подачу газа на форсунки, компенсирует перепады давления в магистрали.
• Датчик пламени — искровая / ионизационная система контроля наличия горения с быстрым отключением при сбоях.
• Топочный автомат (блок управления MDE2) — реализует двухступенчатую логику, диагностику и хранение параметров.
• Трансформатор розжига — генерирует высоковольтный импульс для надежного поджига электродов в различных условиях.
• Реле давления — мониторит газовое давлениe и блокирует подачу при выходе параметров за пределы допустимых.
• Форсунки — формируют факел в пламенной трубе; комплектуется под d25 рампу с типоразмером Rp 1 1/4".
• Сервопривод — управляет клапанами и заслонками в режиме двухступенчатого регулирования.
• Клапан (газовый запорный) — электромагнитный/пневматический узел для быстрого и безопасного перекрытия подачи топлива.
• Электроды — системы поджига и ионизации, выполненные для ресурса промышленной эксплуатации.

Особенности эксплуатации и обслуживания

• Рекомендуется периодическая проверка датчика пламени и трансформатора розжига перед сезоном пуско-наладки.
• Контроль состояния форсунок и газовой рампы d25 — промывка и замена при изменении профиля факела.
• Диагностика топочного автомата MDE2 и тестирование реле давления для предупреждения ложных блокировок.
• Регламент по смазке и проверке сервоприводов и электродвигателя (420 Вт) — в соответствии с рекомендациями производителя.

Elco VG 4.440 D E KN d25 сочетает компактность конструкции, модульность компонентов и соответствие европейским нормам (EN676, EN303), что делает ее оптимальной для промышленных котельных, тепловых пунктов и технологических установок. При подборе комплектации и пусконаладке рекомендуется согласовать параметры противодавления и тип топлива с техническим отделом поставщика для достижения максимальной энергоэффективности и соответствия требованиям 2026 года по снижению выбросов и цифровой интеграции систем управления.
