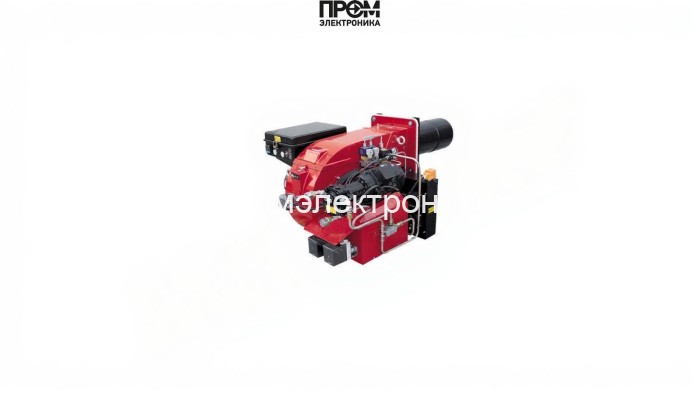

Мазутная горелка FBR FNDP 250/3 TL

Мазутная горелка FBR FNDP 250/3 TL — краткое техническое описание и конструктивные элементы

Мазутная горелка FBR FNDP 250/3 TL разработана для промышленного и коммунального использования в котельных установках средней и высокой мощности. Конструкция обеспечивает диапазон мощности 570–2850 кВт при расходе топлива 100–250 кг/ч и противодавлении 0–16 мбар. Описание выполнено в ясном техническом стиле с акцентом на ключевые узлы, которые формируют функционал горелки и обеспечивают безопасность, управляемость и стабильность горения.

Ключевые технические характеристики

• Тип топлива: мазут;
• Мощность: 570–2850 кВт;
• Расход топлива: 100–250 кг/ч;
• Тип исполнения: трехступенчатая, удлинённая пламенная труба 495 мм;
• Электропитание: 220/380 В; класс защиты корпуса IP44.

Основные узлы и составные детали горелки

Ниже перечислены главный набор компонентов, от которых зависит работоспособность и безопасность горелки. Для каждого узла указано его назначение и роль в общей схеме.

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением; критичен для поддержания заданной факельной мощности и равномерного распыла.
• Форсунки — обеспечивают диспергирование топлива; выбор форсунки и её настройка влияют на режим горения и эмиссию.
• Датчик пламени — контролирует наличие горения и участвует в системе безопасности, сигнализируя о погасании и инициируя аварийное отключение.
• Топочный автомат — логический модуль управления последовательностью розжига, контроля и блокировки, обеспечивает согласованную работу всех узлов.
• Трансформатор розжига — генерирует высоковольтные импульсы для зажигания топлива на электродах; рассчитан на интенсивные циклы старта.
• Электроды — формируют искровой разряд для поджига распылённого мазута; их положение и состояние критичны для надежного розжига.
• Сервопривод — механический исполнитель для регулирования положения заслонок и дозирования воздуха/топлива при ступенчатом режиме.
• Клапан — аварийный и управляющий клапаны в топливной магистрали; обеспечивает стоп-отсечение и точную дозировку.
• Реле давления — мониторит давление в топливной системе и блокирует работу при отклонениях от рабочего диапазона.

Обслуживание и эксплуатация

• Периодические проверки состояния форсунок, электродов и трансформатора розжига;
• Контроль давления топливного насоса и срабатывания реле давления;
• Тесты датчика пламени и функциональных частей топочного автомата перед пуском;
• Профилактическая очистка головы сгорания и замена изношенных уплотнений и клапанов.

Горелка FBR FNDP 250/3 TL проектирована с упором на надежность в промышленных условиях: модульность узлов упрощает замену и модернизацию, а продуманная система безопасности минимизирует риски при эксплуатации. Рекомендуется монтаж и наладка опытными инженерами в соответствии с регламентом производителя и требованиями по электробезопасности.
