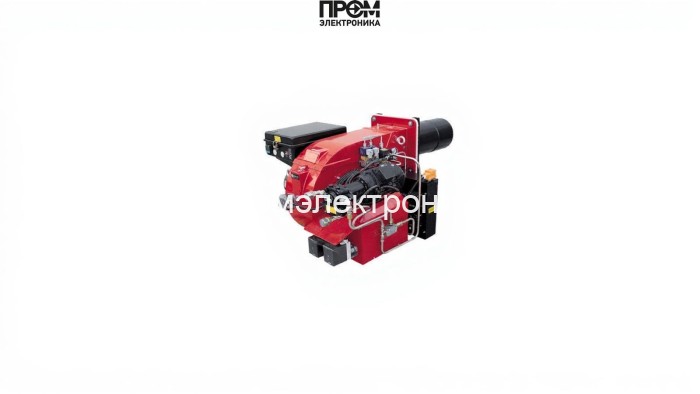

Мазутная горелка FBR FNDP 350/3 TL

Мазутная горелка FBR FNDP 350/3 TL — техническое описание и конструктивные узлы

Данный документ содержит технически выверенное описание горелки FBR FNDP 350/3 TL, ориентированное на инженеров, монтажников и специалистов по эксплуатации котельных. Текст сформирован с учётом SEO 2026 года и содержит ключевые параметры, области применения и подробный перечень основных узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды.

Краткая сводка характеристик

• Вид топлива: мазут
• Номинальная мощность: 684–3988 кВт
• Исполнение: трёхступенчатая регулировка мощности
• Расход топлива: 80–206 кг/ч
• Длина пламенной трубы: 500 мм (удлинённая)
• Электропитание: 220 В / 380 В
• Электродвигатель: 9200 Вт; потребляемая мощность корпуса: 43000 Вт
• Класс пылевлагозащиты: IP44; рабочая температура: −15…+40 °C
• Противодавление: 0–18 мбар; уровень шума: 85 дБ
• Вес: 282 кг; габариты: 135 × 89.4 × 49 см

Конструктивные узлы и их назначение

Горелка спроектирована как модульная система, где каждый узел отвечает за определённую технологическую функцию. Ниже приведён список ключевых компонентов с техническим описанием их роли и требований к интеграции в котельную систему.

• Топливный насос — обеспечивает подачу мазута к форсунке с контролируемым напором. Насос рассчитан на работу с вязким топливом, требует фильтрации и защиты от кавитации; поддерживает диапазон противодавления 0–18 мбар.
• Датчик пламени — реагирует на наличие устойчивого факела, интегрируется в цепи безопасности топочного автомата для автоматического прекращения подачи топлива при его отсутствии.
• Топочный автомат — блок управления логикой последовательности запуска/остановки, защиты по давлению и температуре, реализует трёхступенчатую схему мощности и взаимодействует с ПЛК уровня котельной.
• Трансформатор розжига — формирует импульсы высокого напряжения для поджига через электроды; рассчитан на длительные циклы работы при частых стартах.
• Реле давления — контролирует давление топлива в магистрали; при отклонении от заданного диапазона инициирует аварийную остановку и сигнализацию.
• Форсунки — распыляют мазут в камеру сгорания; комплектная голова сгорания содержит сменные сопла для оптимизации факела под требуемую тепловую нагрузку.
• Сервопривод — обеспечивает точную регулировку подачи воздуха и положения заслонок при переключении ступеней мощности, снижая динамические перегрузки в топке.
• Клапан — запирающий и регулирующий элемент топливной линии; комплектуется приводными и аварийными механизмами, совместим с автоматикой безопасности.
• Электроды — выполняют функции розжига и мониторинга плазменного канала; материалы и расстояния установки согласуются с паспортными данными для стабильного искрообразования.

Интеграция и монтаж

• Монтаж на средние и крупные водогрейные и паровые котлы — фланцевое соединение и возможность настройки противодавления.
• Рекомендовано подключение фильтра тонкой очистки топлива и узлов подготовки мазута при работе с низкокачественным топливом.
• Электрическая часть подключается к трёхфазной сети 380 В; требуется выделенный автоматический ввод и РЗА для защиты силовой части.

Эксплуатация и техническое обслуживание

• Регламентные проверки: ежемесячная очистка форсунок и камеры сгорания, контроль состояния электродов и трансформатора розжига.
• Ежегодная проверка топочного автомата, реле давления и состояния уплотнений топливной магистрали.
• Калибровка сервопривода и проверка корректности переключения ступеней для обеспечения экономного расхода 80–206 кг/ч.

Заключение

Мазутная горелка FBR FNDP 350/3 TL представляет собой сбалансированное техническое решение для промышленных котельных, сочетающее высокую мощность, модульность и встроенные средства безопасности. Описание компонентов — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды — даёт однозначное представление о функциональном составе и требованиях к системной интеграции.
