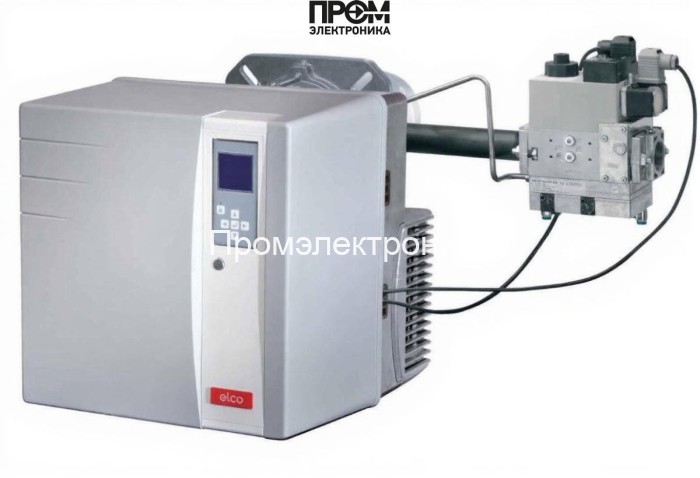

Газовая горелка Elco VG 4.440 D E KN d216 — техническое описание

Технически проверенная газовая горелка Elco VG 4.440 D E KN d216 (арт. 3836404) — промышленный двухступенчатый модулируемый агрегат средней мощности, предназначенный для установки в котлы и теплогенераторы, соответствующие стандартам EN 303 и DIN. В описании приведены все рабочие характеристики, конструктивный состав, рекомендации по эксплуатации и обслуживанию, а также примеры применения и ответы на типичные вопросы. Приобретать оборудование рекомендуется у компании Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 110 до 440 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая, длина 212 мм
• Газовая рампа: d216 - 1 1/2" - Rp2" /TC
• Тип соединения: резьбовое Rp 2"
• Электропитание: 220 В; электродвигатель: 420 Вт
• Потребляемая электрическая мощность: 606 Вт
• Противодавление: от 0 до 5 мбар
• Класс пылевлагозащиты: IP21
• Уровень шума: 70 дБ
• Рабочая температура: от -15 до +60 °C
• Вес: 45 кг; габариты: 85.2 × 46.5 × 47.5 см
• Страна бренда: Италия

Конструкция и комплектность

Конструкция Elco VG 4.440 D E KN d216 спроектирована для надежной работы в промышленных условиях. В состав горелки входят:

• голова сгорания с короткой пламенной трубой (212 мм);
• газовая рампа d216 (1 1/2" - Rp2" /TC) с подготовленными точками подключения;
• электродвигатель 420 Вт и вентилятор подачи воздуха;
• система управления с микропроцессором MDE2 и дисплеем для диагностики и настройки;
• шумоизолирующий полимерный кожух и прокладки для снижения уровня звука;
• комплект крепежа и резьбовые соединения Rp 2".

Комплектация: с головой сгорания, с газовой рампой (входит в поставку). Конструкция обеспечивает быстрый доступ к узлам технического обслуживания и минимальное время демонтажа при замене расходных деталей.

Преимущества

1. Высокий КПД и низкие выбросы: запатентованная конструкция пламенной головы обеспечивает чистое сжигание и соответствие классу III EN676.
2. Надежность управления: встроенный микропроцессор контролирует этапы розжига, переход между ступенями и защитные блокировки при отклонениях напряжения.
3. Устойчивость к внешним условиям: рабочий диапазон температуры от -15 до +60 °C, класс защиты IP21.
4. Удобство эксплуатации: экран MDE2 для оперативной диагностики, минимальная потребляемая мощность 606 Вт.
5. Низкий уровень шума (70 дБ) и вибрации — критично для котельных с требованиями к акустике.

Реальные примеры использования

• Промышленные котельные среднего размера: замена устаревших горелок на Elco VG позволяет снизить расход газа и обеспечить стабильную тепловую нагрузку от 110 до 440 кВт.
• Теплогенераторы в пищевой и текстильной промышленности: применима короткая пламенная труба для невысоких топочных камер.
• Объекты коммунальной инфраструктуры: использование в теплоузлах многоквартирных домов и в производственных помещениях с требованием низких выбросов NOx.
• Резервные и дублирующие установки: два режима мощности упрощают интеграцию в существующие системы управления котлами.

Обслуживание и эксплуатация

Регламент эксплуатации и обслуживания Elco VG 4.440 D E KN d216:

• Ежедневная визуальная проверка на утечки газа и целостность соединений.
• Ежемесячная проверка состояния газовой рампы и фильтров подачи газа.
• Раз в 6 месяцев — проверка и очистка головки сгорания и сопел, контроль износа элементов уплотнения.
• Раз в год — полная диагностика системы управления MDE2, проверка электропитания и надежности заземления.
• При эксплуатации в агрессивных условиях рекомендуется увеличивать частоту осмотров и использовать дополнительные фильтры на питающем газопроводе.

Ремонт и замена узлов должны выполняться квалифицированным персоналом с соблюдением техники безопасности и методик производителя.

Совместимость с котлами

Горелка подходит для котлов и теплогенераторов, рассчитанных на работу с газовыми горелками средних мощностей и соответствующих нормативам EN 303 и DIN 4794/30697. Рекомендуется применять в котлах с камерой загрузки, допускающей установку короткой пламенной трубы длиной 212 мм и резьбовое соединение Rp 2\". Подходит для систем, где допускается противодавление в пределах 0–5 мбар.

FAQ — часто задаваемые вопросы

• Какие требования к электрическому питанию? Горелка требует питание 220 В для системы управления, электродвигатель — 420 Вт; общая потребляемая мощность — 606 Вт.
• Можно ли использовать на котлах с длинной топкой? Модель имеет короткую пламенную трубу (212 мм); для длинных топок следует рассмотреть модификации с удлиненной трубой или иные модели серии.
• Каков срок службы ключевых узлов? При регулярном обслуживании головка сгорания и газовая рампа эксплуатируются многолетне — период зависит от качества газа и режима работы, типично 5–10 лет до капитального ремонта.
• Требуется ли дополнительная шумоизоляция? Горелка уже оснащена шумоизолирующим кожухом и шумопоглощающими материалами; при установке в закрытых помещениях допускается дополнительная изоляция стен котельной для снижения уровня звука ниже 70 дБ.

Для подбора, заказа и технической поддержки по газовой горелке Elco VG 4.440 D E KN d216 обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши инженеры помогут с выбором комплектации и настройкой под конкретную систему отопления.

Технические данные использованы в полном объёме: вид топлива, диапазон мощности, двухступенчатое исполнение, длина пламенной трубы 212 мм, газовая рампа d216, соединение Rp 2\", электропитание 220 В, мотор 420 Вт, потребляемая мощность 606 Вт, IP21, уровень шума 70 дБ, противодавление 0–5 мбар, рабочая температура -15…+60 °C, масса 45 кг, габариты 85.2×46.5×47.5 см, страна бренда — Италия.
