Техническое описание газовой горелки Elco VG 4.440 D E KL d25

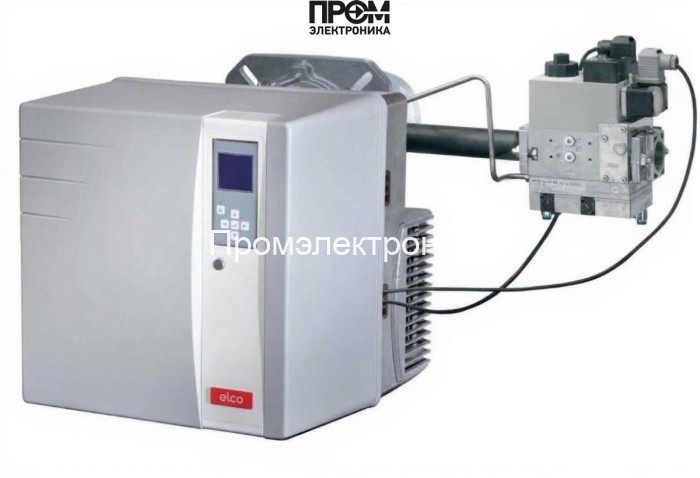

Газовая горелка Elco VG 4.440 D E KL d25 — промышленный двухступенчатый агрегат мощностью 110–440 кВт, разработанный для надежного и экономичного тепловыделения в котельных и модульных установках. Конструкция ориентирована на длительную эксплуатацию при частых циклах включения/выключения и соблюдает современные экологические требования к выбросам NOx. Описание имеет технический стиль и оптимизировано под SEO 2026 года для поиска по запросам: «газовая горелка Elco VG 4.440», «горелка 110–440 кВт», «горелки d25 Rp1 1/4».

Ключевые узлы и составные элементы

• Топливный насос — обеспечивает подачу газовоздушной смеси в требуемом объеме при условиях противодавления 0–5 мбар и служит гарантией стабильной подачи топлива.
• Датчик пламени — оптический/ионный датчик контроля наличия горения с быстрым срабатыванием для предотвращения пропусков и аварийных ситуаций.
• Топочный автомат — микропроцессорный модуль управления с алгоритмами двухступенчатого регулирования и защитой от пониженного напряжения (<185 В).
• Трансформатор розжига — обеспечивает формирование вспышки высокого напряжения для надежного поджига электродов при запуске горелки.
• Реле давления — контролирует подачу газа и блокирует работу при выходе давления за допустимые пределы.
• Форсунки — калиброванные распылители/распределители газа в головке горения для равномерного смесеобразования и снижения эмиссии.
• Сервопривод — исполнительный механизм для управления положением заслонок и переключением ступеней мощности.
• Клапан — главный запорный и предохранительный клапан газовой рампы d25 (Rp 1 1/4"), интегрированный с фильтром.
• Электроды — заземлённые и искровые электроды для розжига и мониторинга пламени.

Технические параметры и эксплуатация

• Мощность: 110–440 кВт (двухступенчатая регулировка).
• Длина пламенной трубы: 352 мм (удлинённая пламенная труба для глубокой камеры сгорания).
• Электропитание: 220 В; электродвигатель 420 Вт; потребляемая мощность 606 Вт.
• Класс защиты: IP21; уровень шума: 70 дБ; рабочая температура: −15…+60 °C.
• Противодавление: 0–5 мбар; тип соединения рампы: d25 — Rp 1 1/4".
• Вес/габариты: 45 кг; 99.2 × 46.5 × 47.5 см.

Преимущества и рекомендации по монтажу

• Модульная конструкция облегчает доступ к огневой голове, форсункам и датчикам для технического обслуживания.
• Интегрированный топочный автомат и трансформатор розжига обеспечивают быстрый и безопасный старт с минимальными требованиями к внешней автоматики.
• Рекомендуется установка фильтра на газовой рампе и регулярная проверка реле давления, датчика пламени и электродов при плановом ТО не реже одного раза в год.

Elco VG 4.440 D E KL d25 — решение для тех, кто требует от горелки предсказуемой динамики работы, точного контроля пламени и соответствия актуальным нормативам. Технический состав узлов позволяет поддерживать высокий КПД и упрощает интеграцию в современные котельные комплексы.
