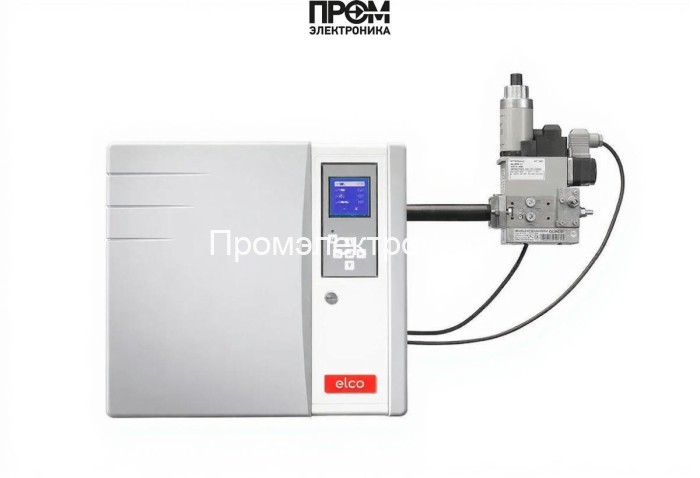

Газовая горелка Elco VG 3.350 V E KL d311 — технический обзор и состав узлов

Представленная газовая горелка Elco VG 3.350 V E KL d311 предназначена для промышленного применения в водогрейных и паровых котлах средней мощности. Конструкция обеспечивает прогрессивно‑пневморегулируемую подачу топлива с двухступенчатым управлением, стабильным розжигом и низким уровнем выбросов NOx. Описание ориентировано на инженеров по эксплуатации, проектировщиков котельных и сервисных техников, для которых важны надёжность, простота интеграции и возможность дистанционного мониторинга.

Ключевые технические характеристики

• Диапазон мощности: 105–350 кВт (рабочий 190–350 кВт);
• Длина пламенной трубы: 320 мм; удлинённый тип;
• Электропитание: 220 В; класс защиты IP21;
• Уровень шума: до 69 дБ; масса: 42 кг; габариты: 89.6×37.9×37.9 см;
• Противодавление: 0–3.6 мбар; газовая рампа d311 (3/4\" - Rp1\").

Основные узлы и комплектующие

Горелка состоит из набора функциональных модулей, каждый из которых выполняет конкретную задачу безопасности и регулирования работы установки:

• Топливный насос — обеспечивает стабильную подачу газа/смеси и поддержание требуемого давления в газовой рампе;
• Датчик пламени — контролирует наличие и устойчивость пламени, формирует сигнал аварийного останова при пропаже розжига;
• Топочный автомат (блок управления) — микропроцессорная система MDE2 для управления логикой розжига, двухступенчатым регулированием и диагностикой;
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искрового розжига электродами;
• Реле давления — следит за давлением в газовой рампе, блокирует работу при выходе параметров за пределы допусков;
• Форсунки (инжекторы) — формируют корректную газовую струю в зоне горения для стабильного теплового потока;
• Сервопривод — управляет положением воздушной заслонки/регулятором подачи воздуха для оптимизации смеси;
• Клапан (газовый запорный) — электромеханический элемент аварийного перекрытия топлива;
• Электроды — ионизационные/розжиговые электроды для запуска и мониторинга пламени.

Принцип работы и эксплуатационные рекомендации

• При старте блок MDE2 последовательно включает трансформатор розжига и подачу топлива через сервопривод и форсунки;
• Датчик пламени и электроды подтверждают успешный розжиг, после чего отключается режим розжига и включается рабочий режим;
• Реле давления и топливный насос поддерживают стабильное давление, обеспечивая равномерное горение и требуемую тепловую мощность;
• Регулярная проверка форсунок, фильтров и электродов предотвращает деградацию характеристики пламени и сохраняет КПД.

Преимущества для проектов 2026 года

• Совместимость с системами автоматизации котельных и удалённым мониторингом;
• Оптимизация энергопотребления за счёт управления частотой вентилятора (Variatron);
• Соответствие современным экологическим требованиям по NOx и простота интеграции в модульные решения.

Для корректного подбора горелки к котлу учитывайте фланцевые соединения Rp 1\" и требования по противодавлению. При проектировании системы обязательно предусмотреть доступ к сервисным узлам: электродам, форсункам, топливному насосу и блоку MDE2 для оперативной диагностики и обслуживания.
