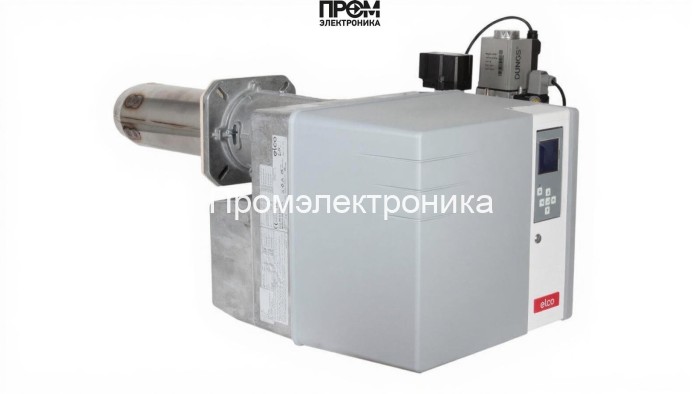

Газовая горелка Elco VG 3.350 M E KL d415 — техническое описание

Газовая горелка Elco VG 3.350 M E KL d415 (арт. 3836491) — промышленное решение итальянского бренда Elco для отопительных и технологических котлов средней мощности. Универсальная газовая горелка с прогрессивно-пневморегулируемым двухступенчатым исполнением обеспечивает эффективное и экономичное сжигание природного газа и пропана при рабочем диапазоне мощности от 105 до 450 кВт.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Мощность горелки: от 105 до 450 кВт
• Исполнение: прогрессивная-пневморегулируемая, двухступенчатая
• Длина пламенной трубы: 320 мм, удлинённая огневая голова
• Электропитание: 220 В
• Электродвигатель: 300 Вт
• Потребляемая электрическая мощность: 583 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление: от 0 до 3.6 мбар
• Вес: 30 кг
• Габариты: 89.6 × 37.9 × 37.9 см
• Тип соединения: Rp 1 1/4"
• Рабочая температура: от −15 до +60 °C
• Расход газа: от 10.35 до 25.89 нм³/ч
• Газовая рампа: d415 - 3/4" - Rp1 1/4" /TC
• Комплектация: с головой сгорания и газовой рампой
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Elco VG 3.350 M E KL d415 оптимизирована для надёжной работы в промышленных условиях и включает следующие узлы:

• удлинённая огневая голова (пламенная труба 320 мм) для стабильного факела и глубокой камеры горения;
• голова сгорания с сохраняемыми регулировками после демонтажа и ТО;
• газовая рампа d415 с контролем герметичности (3/4" - Rp1 1/4" /TC);
• электродвигатель 300 Вт и вентилятор для формирования наддува;
• блок автоматики с микропроцессорной системой MDE2 и электронным регулятором мощности;
• корпус из алюминия со съемным звукоизолирующим кожухом и звукоизоляцией.

Эксплуатация и обслуживание

Elco VG 3.350 M E KL d415 разработана для простого сервиса и длительной эксплуатации при минимальном вмешательстве. Рекомендации по эксплуатации и ТО:

1. установка и монтаж согласно инструкции производителя: крепление через фланец и соединение Rp 1 1/4";
2. периодическая проверка газовой рампы и герметичности соединений; контроль расхода газа в диапазоне 10.35–25.89 нм³/ч;
3. регулярная инспекция огневой головы и теплоизоляции корпуса; при демонтаже регулировки головки сохраняются, что упрощает обслуживание;
4. проверка электрических соединений, состояния электродвигателя (300 Вт) и автоматики; потребляемая мощность 583 Вт учитывать при расчёте резервирования питания;
5. чистка системы воздухоотвода и контроль противодавления (0–3.6 мбар) для стабильного горения.

Преимущества

• широкий диапазон мощности 105–450 кВт — подходит для котлов средней и повышенной мощности;
• точное электронное регулирование и микропроцессорная система MDE2 — стабильность температурного режима и удалённая диагностика;
• экономичное энергопотребление и умеренный наддув благодаря оптимизированной головке и газовой рампе;
• компактные габариты (89.6×37.9×37.9 см) и малый вес (30 кг) — упрощают монтаж и обслуживание;
• низкий уровень шума (69 дБ) и корпус со звукоизоляцией — комфорт при размещении в машинных помещениях;
• широкий диапазон рабочих температур (−15…+60 °C) — надёжность при уличной установке или в неотапливаемых помещениях.

Примеры реального применения

• котельные среднего масштаба: замена устаревших горелок на котлах водогрейного типа с мощностью 150–400 кВт;
• промышленные тепловые установки в пищевой, химической и текстильной отраслях для поддержания технологических процессов при стабильной температуре;
• резервные и пиковые источники тепла в системах централизованного теплоснабжения благодаря двухступенчатому режиму и быстрой адаптации к нагрузке.

Для каких котлов подходит

Рекомендуется для водогрейных и паровых котлов среднего класса, модульных котельных и промышленных теплообменников с номинальной теплопроизводительностью в диапазоне 105–450 кВт при давлении топочной камеры, совместимом с противодавлением 0–3.6 мбар.

FAQ

Можно ли использовать пропан?

Да. Горелка рассчитана на природный газ и пропан при корректной переналадке и настройке газовой рампы.

Какой класс защиты корпуса?

IP21 — достаточная защита от вертикально падающих капель воды и пыли при правильной установке.

Нужна ли удалённая диагностика?

Система MDE2 поддерживает подключение REMOTE SOLUTION через быстроразъёмное соединение для дистанционной диагностики и настройки.

Каков уровень шума?

До 69 дБ при нормальной нагрузке; корпус и звукоизоляция снижает акустический фон.
