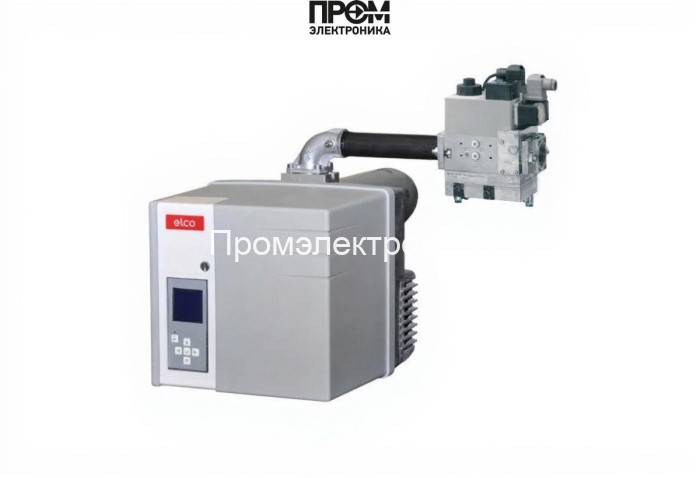

Газовая горелка Elco VG 3.350 D E KN d218 — техническое описание

Газовая горелка Elco VG 3.350 D E KN d218 (арт. 3836396) — промышленное решение для систем теплоснабжения средней мощности. Модель обеспечивает надежное, экономичное и экологичное сжигание газа в диапазоне мощности от 105 до 350 кВт. Конструкция ориентирована на простоту монтажа, безопасную эксплуатацию и упрощенное сервисное обслуживание. В комплект поставки входят голова сгорания и газовая рампа.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 105 до 350 кВт
• Исполнение: двухступенчатая (2-ступенчатое регулирование мощности)
• Тип пламенной трубы: короткая; длина пламенной трубы: 180 мм
• Газовая рампа: d218 - 3/4" - Rp3/4" /TC; тип соединения: Rp 3/4"
• Электропитание: 220 В; потребляемая электрическая мощность: 50 Вт
• Электродвигатель: 300 Вт
• Класс пылевлагозащиты / класс электрозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление: от 0 до 3.6 мбар
• Рабочая температура: от -15 до 70 °C
• Вес: 30 кг; габариты: 75.6×37.9×37.9 см
• Страна бренда: Италия

Конструкция и состав горелки

Elco VG 3.350 D E KN d218 имеет модульную конструкцию, позволяющую быстро проводить монтаж и техническое обслуживание. В состав горелки входят:

• корпус с композитным наружным кожухом (шумоизолирующий эффект);
• голова сгорания с короткой пламенной трубой (180 мм) и запатентованной геометрией отверстий для оптимизации горения;
• газовая рампа d218 с резьбовым соединением Rp 3/4" (3/4" - Rp3/4" /TC);
• вентиляторный узел с электродвигателем 300 Вт;
• электронный блок управления с интерактивной системой MDE2 и дисплеем;
• модули автоматики безопасности и передачи данных, RTC для сохранения настроек.

Преимущества и эксплуатационные достоинства

• Энергоэффективность: оптимизированная пламенная труба и точная двухступенчатая регулировка уменьшает расход топлива при частичных нагрузках.
• Экологичность: сертификация EN676 класс III гарантирует минимальные выбросы оксидов азота.
• Низкий уровень шума: композитный кожух и шумопоглощающие материалы обеспечивают 69 дБ в рабочем режиме.
• Надежность и долговечность: качественные уплотнения и материалы, рассчитанные на диапазон рабочих температур от -15 до 70 °C.
• Удобство обслуживания: компактный кубический корпус и быстрый доступ к узлам огневой головы упрощают техническое обслуживание и сокращают время простоя.
• Интеллектуальная автоматика: система MDE2 с дисплеем для диагностики, хранения параметров и просмотра истории ошибок.

Области применения и совместимость с котлами

Горелка предназначена для работы в промышленных и коммунально-бытовых котельных, технологических установках и паровых/водогрейных котлах средней мощности. Примеры реального использования:

• котлы водогрейные модульного и секционного типа мощностью 100–400 кВт;
• паровые котлы малой и средней паропроизводительности при невысоком противодавлении;
• тепловые пункты предприятий пищевой промышленности и складских комплексов;
• резервные и пиковые установки теплоснабжения на объектах ЖКХ и социального назначения.

Благодаря диапазону противодавления от 0 до 3.6 мбар и резьбовому соединению Rp 3/4" горелка подходит для большинства стандартных горелочных патрубков котлов европейского исполнения.

Монтаж, обслуживание и эксплуатация

1. Монтаж: подключение к газовой рампе d218, механическое крепление к фланцу котла и подведение питания 220 В. Рекомендуется прокладка кабелей с соблюдением требований IP21 и заземления.
2. Пусконаладка: первичная настройка двухступенчатого режима и проверка параметров через MDE2. Сохраняйте настройки в RTC для быстрого восстановления.
3. Плановое обслуживание: очистка и проверка головы сгорания, осмотр уплотнений и сопловых отверстий, проверка состояния электродвигателя и вентилятора, тесты автоматики безопасности.
4. Ремонтные работы: модульная конструкция позволяет быстро заменить вентиляторный узел, газовую рампу или блок управления без демонтажа всей горелки.

Интегрированная автоматика и диагностика

Система MDE2 обеспечивает мониторинг режимов работы, вывод кодов ошибок на дисплей и передачу сервисной информации. RTC сохраняет рабочие параметры, что оптимизирует восстановление настроек после технического обслуживания или замены блока управления.

FAQ — часто задаваемые вопросы

Для каких котлов подходит эта горелка?

Подходит для водогрейных и паровых котлов средней мощности (100–400 кВт), совместима с фланцевыми и резьбовыми подключениями Rp 3/4". Рекомендуется проверять максимальное допустимое противодавление котла (допустимо до 3.6 мбар).

Какой диапазон мощности и тип регулирования?

Диапазон 105–350 кВт, двухступенчатое регулирование мощности обеспечивает стабильную работу в пиковых и номинальных режимах.

Какие требования к электрическому питанию?

Напряжение питания 220 В, потребляемая мощность 50 Вт; электродвигатель вентилятора — 300 Вт. Класс защиты корпуса — IP21.

Как часто требуется обслуживание?

Рекомендуемое сервисное интервальное обслуживание — не реже одного раза в год при стандартных режимах. Для агрессивных условий — по рекомендациям сервиса.

Где купить и получить сервис?

Оборудование и сервисные услуги можно приобрести у компании Промэлектроника — для заказа и консультаций используйте email: sales@prom-elec.com. Специалисты компании помогут с подбором, доставкой и пусконаладкой.

Вывод

Elco VG 3.350 D E KN d218 — сбалансированное решение для тех, кто ищет надежную газовую горелку средней мощности с низким уровнем выбросов, простой сервисной историей и современной автоматикой управления. Модель сочетает в себе итальянское качество производства, компактную конструкцию (75.6×37.9×37.9 см, 30 кг) и эксплуатационную гибкость для широкого спектра котельного оборудования.

Для профессионального подбора решения под конкретный котёл и оперативного обслуживания обращайтесь в компанию Промэлектроника: sales@prom-elec.com.
