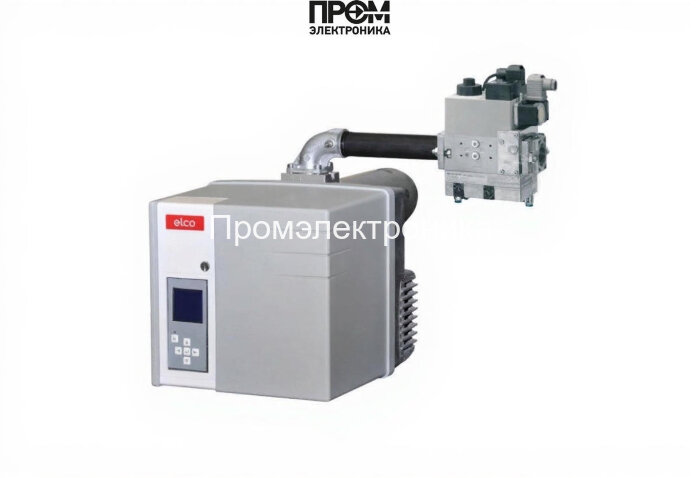

Газовая горелка Elco VG 3.350 D E KN d217 — техническое описание

Газовая горелка Elco VG 3.350 D E KN d217 (арт. 3836394) — промышленное решение для отопительных и технологических тепловых установок мощностью от 105 до 350 кВт. Разработана для эффективного и экологичного сжигания природного газа и пропана с низким уровнем выбросов NOx (сертификация класса III EN676). Применение микропроцессорного управления обеспечивает стабильность работы и точность регулирования в двухступенчатом режиме.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Мощность горелки: 105–350 кВт (двухступенчатая регулировка)
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая, длина 180 мм
• Электропитание: 220 В
• Электродвигатель: 300 Вт; потребляемая мощность: 50 Вт
• Класс пылевлагозащиты/электрозащиты: IP21
• Уровень шума: 69 дБ
• Противодавление: 0–3.6 мбар
• Вес: 30 кг; габариты: 75.6×37.9×37.9 см
• Тип соединения: Rp 1 1/4"
• Рабочая температура: от −15 до +70 °C
• Комплектация: с головой сгорания, с газовой рампой (d217 — Rp1 1/4")
• Страна бренда: Италия

Конструкция горелки (что входит в состав)

• кубический алюминиевый корпус с полимерным кожухом и шумоизолирующими материалами;
• короткая пламенная труба (180 мм) с оптимизированной геометрией головки сгорания;
• газовая рампа d217 (Rp 1 1/4") с форсунками и фланцевым подключением;
• электродвигатель 300 Вт и вентилятор с умеренным энергопотреблением (50 Вт);
• микропроцессорный блок управления MDE2 с дисплеем и панелью ввода;
• датчики контроля пламени и давления, системы безопасности и RTC для сохранения настроек.

Преимущества

• высокий КПД и низкие выбросы NOx благодаря специальной головке сгорания;
• надёжный микропроцессорный контроль обеспечивает минимальные колебания мощности;
• компактный, сервисно-доступный корпус для быстрого обслуживания;
• адаптация под сжиженный газ и защита от теплопотерь при остановке;
• информационная система MDE2 для диагностики, хранения логов и удалённого мониторинга (при интеграции);
• широкий рабочий диапазон температур и простая интеграция в котловые установки.

Области реального применения

• промышленные и коммунальные котельные, комплектация котлов до 350 кВт;
• системы горячего водоснабжения и воздухонагреватели в производственных цехах;
• теплогенераторы для технологических процессов (сушка, термическая обработка);
• резервные и пиковые установки, где требуется двухступенчатое регулирование мощности.

Эксплуатация и обслуживание

1. Пуск и наладка: проверка герметичности газовой рампы, фильтров и электрических подключений, первичная настройка параметров в MDE2.
2. Ежемесячное обслуживание: визуальный осмотр пламенной трубы и головки, очистка от нагара, проверка датчиков пламени и давления.
3. Ежегодное ТО: регулировка форсунок и газовой рампы, проверка сопротивления изоляции, тестирование системы безопасности.
4. Рекомендуется хранить настройки в RTC и вести журнал эксплуатации для быстрых диагностик.

Совместимость с котлами

Горелка подходит для котлов и теплогенераторов, соответствующих европейским и отечественным стандартам (EN 303, DIN 4794/30697) мощностью до 350 кВт. Рекомендуется проверять соответствие переходных фланцев и газовых подключений (Rp 1 1/4").

Примеры реального использования

• ремонтно‑строительная компания использует Elco VG 3.350 для отопления производственного цеха 2000 м² с двухступенчатым режимом для пиковых нагрузок;
• производство пищевой продукции применяет горелку для быстрого прогрева сушильных камер с минимальным уровнем NOx;
• котельная муниципального учреждения интегрировала MDE2 в систему диспетчеризации для удалённого мониторинга и истории событий.

FAQ

На какие виды топлива рассчитана горелка?

Природный газ и пропан (возможна упрощённая переналадка на сжиженный газ).

Какой диапазон мощности и режим регулирования?

От 105 до 350 кВт, двухступенчатая регулировка мощности.

Какая длина пламенной трубы и тип соединения?

Короткая пламенная труба 180 мм; соединение Rp 1 1/4".

Какие требования по обслуживанию?

Регулярная очистка головки сгорания, проверка датчиков, ежегодная наладка форсунок и проверки безопасности.

Покупать оборудование и получать консультации по подбору и сервису рекомендуется у компании Промэлектроника (sales@prom-elec.com) — официальный поставщик и технический партнёр по интеграции горелок Elco.

Техническое описание содержит полные характеристики для проектирования и эксплуатации. Перед монтажом и эксплуатацией необходимо руководствоваться паспортом изделия и нормативными требованиями безопасности.
