Газовая горелка Elco VG 3.350 D E KL d26

Газовая горелка Elco VG 3.350 D E KL d26 — техническое описание и состав узлов

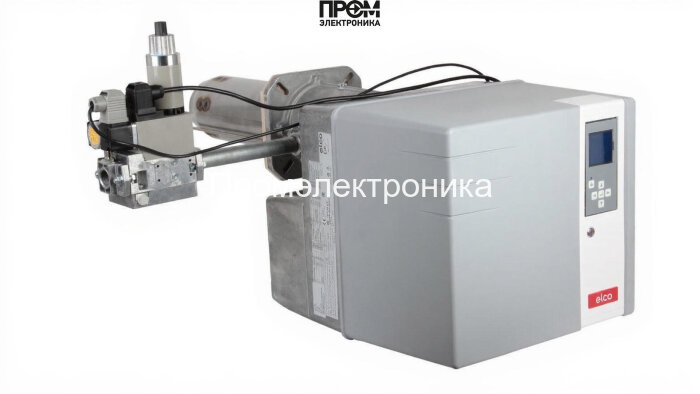

Представленная двухступенчатая газовая горелка Elco VG 3.350 D E KL d26 спроектирована для использования в котельных средней мощности. Конструкция оптимизирована под эксплуатацию с природным и сжиженным газом, обеспечивает диапазон мощности 105–350 кВт и соответствует требованиям по низким выбросам и акустическому комфорту. Ниже приведены ключевые параметры и подробное описание основных узлов в техническом стиле.

Ключевые характеристики

• Мощность: 105–350 кВт, двухступенчатое управление;
• Тип пламенной трубы: удлинённая, длина 320 мм;
• Газовая рампа: d26 (Rp 3/4") для герметичного присоединения;
• Электропитание: 220 В, потребляемая мощность управления 50 Вт, электродвигатель 300 Вт;
• Противодавление: 0–3.6 мбар; класс защиты электрооборудования: IP21;
• Уровень шума: 69 дБ; вес: 30 кг; габариты: 89.6 × 37.9 × 37.9 см;
• Производство: Италия; комплектация: голова сгорания и газовая рампа.

Состав и назначение основных узлов

• Топливный насос — обеспечивает стабильное давление газа в рампе при изменении подачи, допускает регулировку противодавления в диапазоне 0–3.6 мбар;
• Датчик пламени — оптический/ионный контроль наличия факела, реализует защитное отключение при отсутствии горения;
• Топочный автомат — контроллер управления ступенями, обеспечивает удобный интерфейс и хранение параметров, интегрируется с панелью MDE2;
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, гарантирует надёжное зажигание форсунок;
• Реле давления — контролирует давление в газовой системе, предотвращает работу при некорректных значениях;
• Форсунки — сменные сопла в газовой рампе, обеспечивают оптимальное распыление и соотношение воздух/газ для полного сгорания;
• Сервопривод — исполнительный механизм регулирования положения заслонок и переключения ступеней мощности;
• Клапан — запорный и предохранительный элементы газовой арматуры, обеспечивает герметичность и аварийное перекрытие;
• Электроды — электроды розжига и контроля, выполнены из коррозионно-стойких материалов и расположены в зоне пламенной трубы.

Рекомендации по эксплуатации и обслуживанию

• Ежегодная проверка и чистка головки сгорания и форсунок для сохранения КПД и снижения выбросов;
• Тестирование датчика пламени и трансформатора розжига перед пуском отопительного сезона;
• Проверка герметичности соединений рампы Rp 3/4" и состояния уплотнений клапанов;
• Замена расходных частей (форсунки, электроды) оригинальными комплектующими Elco.

Техническая конфигурация и модульность узлов обеспечивают простую интеграцию в существующие котельные установки и удобство сервисного обслуживания. Горелка рекомендуется для коммерческих и промышленных теплогенераторов, где важны точность подачи топлива, безопасность и снижение шумового фона.
