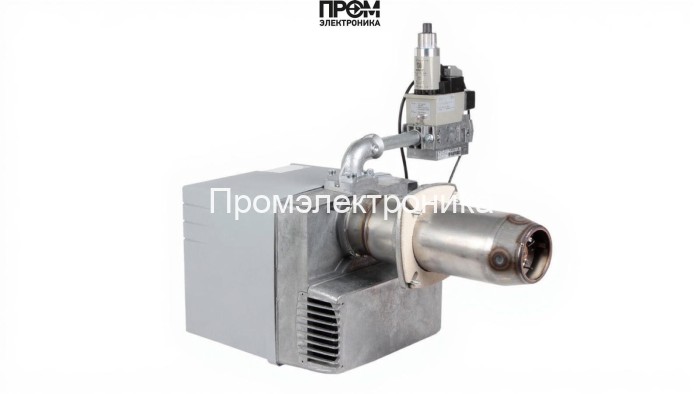

Газовая горелка Elco VG 2.90 M E d3/4"-Rp3/4" KN — техническое описание и состав

Техническая газовая горелка Elco VG 2.90 M E разработана для надёжной работы в системах отопления малой и средней мощности. Модель характеризуется прогрессивным режимом модуляции, диапазоном мощности 20–90 кВт, короткой пламенной трубой длиной 150 мм и электрическим питанием 220 В. Конструкция оптимизирована для простого монтажа и сервисного обслуживания, обеспечивая минимальные выбросы при частичной нагрузке и высокую стабильность горения.

Ключевые параметры

• Тип топлива: газ (природный/сжатый)
• Мощность: 20–90 кВт
• Длина пламенной трубы: 150 мм (короткая)
• Электропитание: 220 В, электродвигатель 75 Вт, потребляемая мощность ~145 Вт
• Давление газовой рампы: 2–6 мбар; расход газа: до 10.5 нм³/ч
• Класс защиты: IP21; рабочая температура: от −10 до +60 °C
• Габариты: 63×33.1×55.5 см; соединение: Rp 3/4"

Составные элементы горелки

Модульная конструкция включает полный набор узлов, обеспечивающих автоматизированный и безопасный процесс сгорания. В состав входят:

• топливный насос — обеспечивает стабильную подачу газа при изменении давления сети;
• датчик пламени — контролирует наличие стабильного факела и блокирует подачу при аварии;
• топочный автомат — отвечает за логику управления циклом розжига и работы горелки;
• трансформатор розжига — формирует искру для инициирования горения;
• реле давления — контролирует минимальное и максимальное давление в рампе;
• форсунки (сопла) — обеспечивают оптимальное распыление и смешение газа с воздухом;
• серводвигатель (сервопривод) — управляет заслонкой и шаговой регулировкой подачи воздуха/газа;
• клапан — электромагнитный запорный механизм для аварийного перекрытия;
• электроды — ионизационные элементы для контроля и образования розжига.

Особенности конструкции и обслуживания

• Прогрессивный тип позволяет плавно регулировать подачу топлива, уменьшая пульсации тепловой мощности.
• Модульный монтаж сокращает время установки и упрощает замену узлов при сервисе.
• Рекомендуемое техобслуживание: проверка сопел и электродов 1 раз в сезон; контроль работы датчика пламени и реле давления — каждые 6 месяцев.

Применение и рекомендации

Elco VG 2.90 M E подходит для промышленных котлов, коммунальных тепловых пунктов и коммерческих объектов с требованиями к точной модуляции тепловой мощности. При нестандартных условиях эксплуатации (низкие температуры, повышенное запыление) рекомендуется установка дополнительной защиты и согласование с поставщиком.
