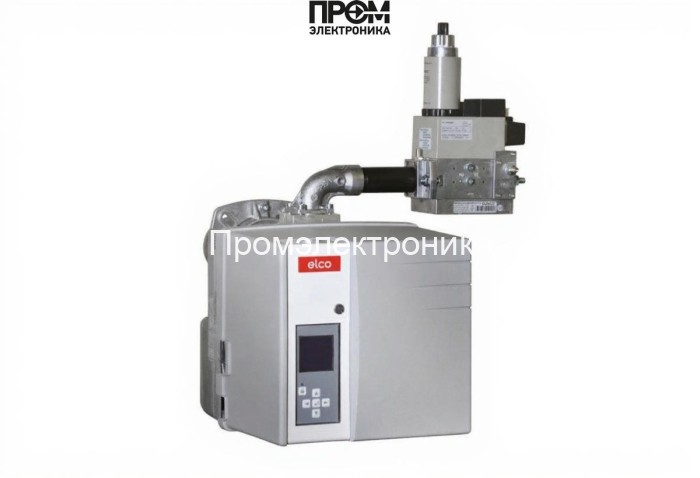

Газовая горелка Elco VG 2.205 V E KN d345

Техническое описание газовой горелки Elco VG 2.205 V E KN d345

Газовая горелка Elco VG 2.205 V E KN d345 — промышленное решение для котельных и технологических установок мощностью 65–205 кВт. Конструктивно ориентирована на надежную модуляцию мощности, минимальные выбросы NOx и длительную эксплуатацию при напряжении питания 220 В. Корпус из алюминиевого литья и степень защиты IP21 обеспечивают защиту электроники и удобство сервисного доступа, масса изделия 25 кг, габариты 66.8×33.1×32.5 см.

Конструкция и ключевые узлы горелки

• Топливный насос — обеспечивает стабильную подачу газа на рампу d345 (Rp 3/4"), рассчитан на рабочие давления рампы 4–19 мбар; поддерживает точность дозирования при модуляции.
• Датчик пламени — сертифицированный сенсор контроля горения, обеспечивает мгновенное отключение при пропадании факела и передачу сигнала в топочный автомат.
• Топочный автомат (блок управления MDE2) — реализует алгоритмы прогрессивной модуляции, контроль безопасности, отображение кодов ошибок на экранном интерфейсе и взаимодействие с сервоприводом и реле давления.
• Трансформатор розжига — формирует высоковольтный разряд для инициации воспламенения на электродах; рассчитан на длительный ресурс при типовой нагрузке.
• Реле давления — контроль безопасного давления в газовой рампе и в топочной камере; при выходе параметров за пределы срабатывает аварийная остановка.
• Форсунки — сменные элементы подачи газа, адаптируются под природный газ и пропан; позволяют поддержать оптимальную смесь воздуха и топлива при изменении мощности.
• Сервопривод — управляет заслонками и положением форсунок, обеспечивает плавную модуляцию и синхронизацию с частотным регулятором вентилятора.
• Клапан — многосекционный газовый клапан безопасности с быстродействующим запиранием; снабжён индикацией положения и возможностью дистанционного управления.
• Электроды — комплект из электродов под розжиг и контроль пламени, устойчивые к коррозии и температурным нагрузкам, легко заменяемые при обслуживании.

Технические преимущества и эксплуатация

• Точный диапазон мощности 65–205 кВт и короткая пламенная труба 150 мм обеспечивают совместимость с различными камерами сгорания.
• Энергоэффективность достигается за счёт частотного управления вентилятором (электродвигатель 160 Вт, потребляемая мощность 267 Вт) и прогрессивной модуляции.
• Низкий уровень шума (≈62 дБ) и соответствие экологическим нормам NOx (класс III EN 676) упрощают сертификацию объекта.
• Простая схема обслуживания: доступ к газовой рампе, форсункам, электродам и модулю управления; регулярная проверка датчиков и реле давления продлевает ресурс.

Применение: котлы водогрейные и паровые малой и средней мощности, промышленные тепловые агрегаты, коммунально-бытовые котельные. Для корректной эксплуатации требуется настройка форсунок и давления рампы под тип топлива (природный газ/пропан) и периодическая диагностика блока MDE2.
