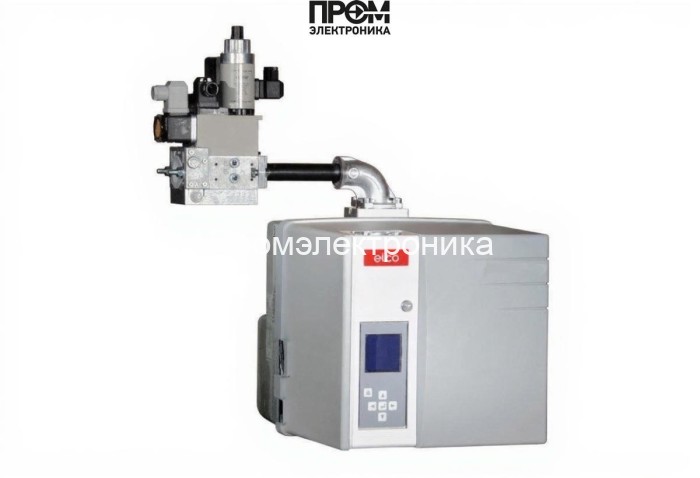

Газовая горелка Elco VG 2.205 V E KL d345

Техническое описание газовой горелки Elco VG 2.205 V E KL d345 — профессиональный модуль 65–205 кВт

Elco VG 2.205 V E KL d345 — модульная прогрессивная газовая горелка, сконструированная для промышленных и коммунально-бытовых котельных. Номинальная модуляция мощности 65–205 кВт обеспечивает точное соответствие тепловой нагрузке, снижая расход топлива и циклические потери. Конструкция адаптирована к стандартам 2026 года по энергоэффективности и интеграции в системы автоматизации BMS: питание 220 В, электродвигатель 160 Вт, потребляемая мощность 267 Вт, класс защиты IP21, уровень шума ≤65 дБ, рабочий диапазон температур −10…+60 °C.

Основные узлы и их назначение

• Топливный насос — отвечает за подачу и стабилизацию газового потока в рампу, гарантирует точную подачу при модулирующем режиме.
• Датчик пламени — оптический/ионный контроль наличия факела, обеспечивает безопасность и мгновенное отключение при отсутствии горения.
• Топочный автомат — блок управления процессом горения, реализует алгоритмы модуляции, ступенчатого запуска и безопасного останова.
• Трансформатор розжига — генерирует высоковольтные импульсы для ионизационных электродов и устойчивого поджига горелки.
• Реле давления — мониторит избыточное и противодавление в рампе, предотвращая работу вне диапазона 0–2.6 мбар.
• Форсунки — сменные распылительные элементы, обеспечивают корректную факельную характеристику при природном газе и пропане.
• Сервопривод — механический элемент модуляции заслонок и расходных органов для точного управления мощностью.
• Клапан — газовая арматура с фильтром и запорным механизмом для аварийного перекрытия подачи газа.
• Электроды — ионизационные и поджигающие электроды для стабильного розжига и контроля пламени.

Ключевые технические характеристики

• Мощность: 65–205 кВт (модуляция, двухступенчатый режим)
• Длина пламенной трубы: 270 мм, регулируемая (оптимизация теплового воздействия)
• Давление газовой рампы: 4–19 мбар, противодавление 0–2.6 мбар
• Тип соединения: Rp 3/4", масса 25 кг, габариты 86×46.5×47.5 см
• Соответствие: низкие выбросы NOx, класс чистого горения EN 676

Преимущества и рекомендации по эксплуатации

• Высокая энергоэффективность при модуляции: снижение расхода газа и плавность регулировки нагрузки.
• Универсальность по топливу: природный газ и пропан при смене форсунок и настройке давления.
• Простота технического обслуживания: доступ к сервисным узлам через съёмный кожух, регламентная чистка пламенной трубы и проверка датчиков.
• Интеграция в современные системы управления: внешние сигналы контроля и возможность удалённого мониторинга.

Рекомендуется установка квалифицированным персоналом с проверкой герметичности рампы, правильной настройкой реле давления и корректной фиксацией фланца Rp 3/4". Elco VG 2.205 V E KL d345 сочетает точную механико-электронную архитектуру и проверенные компоненты, обеспечивая надёжную работу в условиях 2026 года по энергоэффективности и экологии.
