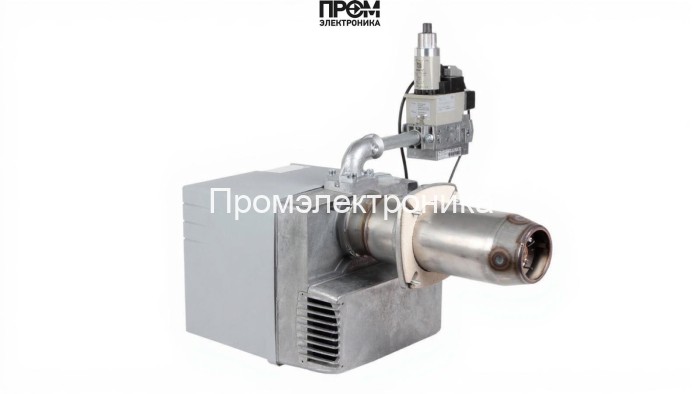

Газовая горелка Elco VG 2.90 D E d3/4"-Rp3/4" 405 KN

Техническое описание газовой горелки Elco VG 2.90 D E (20–90 кВт)

Данный документ представляет собой сжатое техническое описание и инструктивные замечания по эксплуатации газовой горелки Elco VG 2.90 D E. Описание ориентировано на специалистов по монтажу и сервисному обслуживанию котельного оборудования, содержит ключевые конструктивные узлы, принципы работы и рекомендации по интеграции в систему управления. Горелка предназначена для работы в диапазоне мощности 20–90 кВт, питается от 220 В, имеет короткую пламенную трубу длиной 150 мм и класс защиты IP21.

Конструкция и составные узлы

Модульная конструкция горелки обеспечивает удобство обслуживания и заменяемость элементов. Основные функциональные компоненты:

• Топливный насос — обеспечивает подачу газа к газовой рампе и форсункам, поддерживает стабильный рабочий перепад давления при колебаниях подачи.
• Датчик пламени — контролирует наличие устойчивого горения, интегрируется в систему аварийного отключения.
• Топочный автомат — единый блок управления двухступенчатой логикой, реализует алгоритмы розжига, переходов между ступенями и защитных остановов.
• Трансформатор розжига — формирует напряжение для электродов розжига, обеспечивает надежное инициирование пламени в широком диапазоне рабочих условий.
• Реле давления — мониторит давление в рампе (рекомендуемый рабочий диапазон 4–12 мбар) и предохраняет систему от работы при недопустимых перепадах.
• Форсунки — формируют газовоздушную смесь; комплект форсунок оптимизирован под расход до 10.5 нм³/ч и допустимые противодавления 0–1.5 мбар.
• Сервопривод — обеспечивает точную позиционную регулировку заслонок и клапанов для оптимизации горения при переходах мощности.
• Клапан — запорный элемент газовой магистрали с быстродействием, взаимодействует с топочным автоматом и реле давления.
• Электроды — рабочие элементы системы зажигания и контроля искры; выполнены для надежного розжига при температурных границах от −10 до +60 °C.

Ключевые технические параметры и интеграция

• Питание: 220 В; электропотребление полной сборки — ~145 Вт; электродвигатель вентилятора — 75 Вт.
• Двухступенчатая схема управления — экономия топлива при частичных нагрузках, стабильность режима при резких изменениях тепловой нагрузки.
• Короткая пламенная труба 150 мм — оптимальна для модернизации котлов с ограниченной камерой горения.
• Габариты 63 × 33.1 × 55.5 см и тип соединения Rp 3/4" — стандартные интерфейсы для быстрой установки.

Эксплуатационные рекомендации

• Пусконаладочные работы обязан выполнять квалифицированный сервисный инженер с проверкой параметров реле давления и корректной настройкой топочного автомата.
• Периодически проверять состояние форсунок, крышки головы сгорания и электродов; при обнаружении износа заменять комплектно.
• Контролировать работу датчика пламени и трансформатора розжига: при нестабильном розжиге первыми проверяются искровые электроды и трансформатор.
• Организовать регламентную диагностику сервоузлов и клапанов для исключения заклинивания и обеспечить доступ для очистки вентилятора и фильтров.

Заключение

Elco VG 2.90 D E представляет собой технически выверенное решение для котлов малой и средней мощности: модульность, надежные элементы управления и предусмотренные средства контроля (датчик пламени, реле давления, топочный автомат и пр.) обеспечивают безопасную и экономичную эксплуатацию. При правильной интеграции в систему управления и своевременном обслуживании горелка демонстрирует долгосрочную стабильность и соответствует требованиям современной промышленной эксплуатации.
