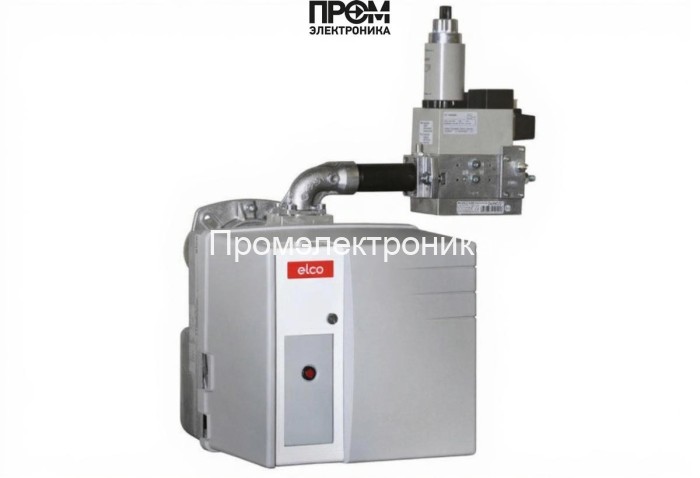

Газовая горелка Elco VG 2.205 D E KN 1 1/4" — техническое описание

Газовая горелка Elco VG 2.205 D E KN 1 1/4" (арт. 3836360) — промышленный двухступенчатый теплогенерирующий агрегат для котельных и теплогенераторов, созданный итальянским брендом Elco. Предназначена для работы на природном и сжиженном газе, обеспечивает регулирование выходной тепловой мощности в диапазоне от 60 до 205 кВт. Конструкция и управляющая электроника реализованы с упором на энергоэффективность, устойчивость к внешним воздействиям и удобство обслуживания.

Ключевые технические характеристики

• Вид топлива: газовая;
• Диапазон тепловой мощности: от 60 до 205 кВт;
• Исполнение: двухступенчатая (2 ступени мощности);
• Тип и длина пламенной трубы: короткая, 150 мм;
• Электропитание: 220 В; потребляемая электрическая мощность — 250 Вт; электродвигатель — 130 Вт;
• Класс пылевлагозащиты: IP21;
• Уровень шума: 65 дБ;
• Противодавление: от 0 до 2.6 мбар; давление газа на рампе: 3.25–7 мбар;
• Расход газа: от 0 до 13.5 нм³/ч;
• Тип соединения: Rp 1 1/4"; рабочая температура: от −10 до +50 °C;
• Масса и габариты: 25 кг, 66.8 × 33.1 × 38.9 см;
• Страна бренда: Италия.

Конструкция и состав горелки

Конструкция Elco VG 2.205 ориентирована на простоту доступа к узлам и быструю сервисизацию. Основные элементы:

• пламенная голова (короткая пламенная труба, d=150 мм) — обеспечивает оптимизированное сгорание и низкие эмиссии;
• электродвигатель и вентилятор (130 Вт) — подача воздуха для горения и поддержание требуемого расхода;
• модуль управления MDE2 с дисплеем — интерактивный интерфейс для настройки, диагностики и хранения параметров (RTC);
• кубический литой корпус из алюминия со звукопоглощающим пластиковым кожухом — защита и снижение шума (65 дБ);
• монтажный фланец, теплоизоляционная прокладка и крепеж (в зависимости от комплектации — см. ниже).

Важно: базовая комплектация по спецификации изделия содержит голову сгорания, но может поставляться без газовой рампы — учтите это при заказе и монтаже.

Функции автоматики и эксплуатационные особенности

• MDE2 — система управления с экраном для мониторинга реального времени, архива ошибок и упрощённой наладки;
• двухступенчатое регулирование мощности для снижения цикличности включений и экономии топлива;
• защита от пониженного сетевого напряжения и сохранение настроек в RTC на весь отопительный сезон;
• закрытие заслонки при паузах/остановке для минимальных теплопотерь;
• простота перенастройки на пропан: переналадка выполняется оперативно при соблюдении давления рампы;
• съёмная пламенная голова — быстрый доступ для механической очистки и обслуживания.

Преимущества в сравнении с аналогами

• высокий КПД горения и пониженный уровень NOx (соответствие классам EN676 — улучшенная огневая головка);
• компактные габариты и корпус из литого алюминия с шумопоглощающим кожухом — снижение вибраций и шума;
• низкое энергопотребление для своего класса (электродвигатель 130 Вт, суммарно ~250 Вт);
• широкий диапазон давления газа и противодавления — стабильная работа при изменениях сетевых условий;
• удобная сервисная панель MDE2 обеспечивает быстрый поиск и устранение неполадок.

Области реального применения — примеры

• Промышленные котельные среднего класса: отопление производственных цехов и административных зданий мощностью 60–205 кВт;
• Теплогенераторы в коммунальной сфере: замена устаревших горелочных блоков для повышения КПД и снижения выбросов;
• Технологические установки с требованием точной ступенчатой регулировки тепловой мощности (производственные процессы, сушильные камеры);
• Резервные или резервно-основные комплекты для объектов с переменной нагрузкой и возможными перепадами давления газа.

Обслуживание и эксплуатация

1. Монтаж: производить согласно инструкциям производителя, обеспечить герметичное подключение к газовой системе и заземление электрооборудования.
2. Пуско-наладка: проверка давления газа на рампе (3.25–7 мбар), контроль противодавления (0–2.6 мбар), настройка MDE2 и функциональное тестирование двух ступеней работы.
3. Регулярное обслуживание: визуальная проверка и очистка пламенной головы, контроль фильтрации газа (при наличии рампы), проверка состояния прокладок и крепежа.
4. Ремонт: замена электродвигателя и модулей автоматики производится модульно; доступ к пламенной голове быстрый, что сокращает время простоя.
5. Условия эксплуатации: рекомендуется эксплуатировать при температуре от −10 до +50 °C и защищать от прямого попадания воды (IP21).

Совместимость — для каких котлов подходит

• Котлы отопления и теплогенераторы, рассчитанные на работу с газовыми горелками в диапазоне 60–205 кВт;
• Аппараты, соответствующие нормам EN 303 и промышленным стандартам DIN (при соблюдении требований по монтажу и давлению газа);
• Котлы с фланцевым присоединением Rp 1 1/4" или с переходниками под соответствующий монтаж.

FAQ — часто задаваемые вопросы

• Входит ли газовая рампа в комплект? По заводской спецификации в текущем пакете поставки горелка комплектуется головой сгорания, однако газовая рампа может отсутствовать — уточняйте комплектацию при заказе.
• Можно ли перевести горелку на пропан? Да, предусмотрена простая перенастройка на работу с пропаном при соблюдении требуемых значений давления рампы.
• Какая потребляемая мощность? Потребляемая электрическая мощность ~250 Вт, электродвигатель 130 Вт.
• Какой уровень шума? При нормальной работе шум составляет примерно 65 дБ.
• Как часто нужно обслуживать? Рекомендуем ежегодную плановую проверку и очистку пламенной головы, при интенсивной эксплуатации — два раза в сезон.

Если требуется коммерческое предложение, комплектация с газовой рампой или помощь в подборе оборудования под конкретный котёл — обращайтесь к официальному поставщику Промэлектроника: sales@prom-elec.com. Специалисты компании помогут с подбором, проверкой параметров (давление газа, противодавление, тип фланца) и организуют поставку и сервис.

Техническая сводка: Elco VG 2.205 D E KN 1 1/4" (арт. 3836360) — надёжная двухступенчатая газовая горелка итальянского производства, оптимизированная под средние тепловые нагрузки, с продвинутой автоматикой MDE2, короткой пламенной трубой 150 мм и расширенным набором эксплуатационных характеристик для промышленных и коммунальных объектов.
