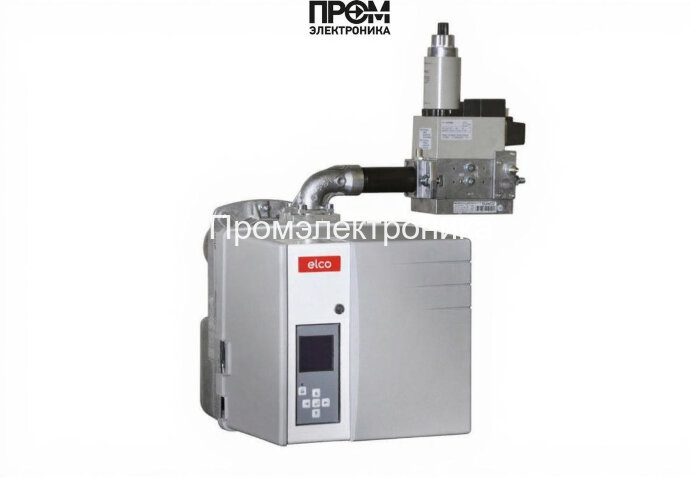

Газовая горелка Elco VG 2.160 M E KN d411 — техническое описание

Модель: Elco VG 2.160 M E KN d411, арт. 3836482. Производитель: Elco (Италия). Назначение — организовать надёжное, экономичное и экологичное сжигание природного газа и пропана в стационарных котельных установках средней мощности. Горелка выполнена в прогрессивном исполнении с электронной системой управления Modulo (MDE2), обеспечивает полный контроль процесса горения и минимальные выбросы NOx (сертификация EN 676, класс III).

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Диапазон мощности: от 50 до 160 кВт
• Исполнение: прогрессивная (серия M с электронным регулированием)
• Тип пламенной трубы: короткая; длина пламенной трубы: 150 мм (регулируемая 30–150 мм)
• Электропитание: 220 В
• Электродвигатель: 160 Вт; потребляемая электрическая мощность: 285 Вт
• Класс пылевлагозащиты корпуса: IP21
• Уровень шума: 64 дБ (со снятым/смонтированным звукоизоляционным кожухом)
• Противодавление: от 0 до 2.78 мбар
• Давление газа на рампе: от 2.8 до 17.5 мбар
• Газовая рампа: d411 — 3/4" - Rp3/4" /TC (комплектация с фильтром)
• Тип соединения: Rp 3/4"
• Рабочая температура: от -20 до +70 °C (эксплуатационный диапазон -10...+60°C по каталогу)
• Вес: 26 кг
• Габариты (Д×Ш×В): 66.8 × 33.1 × 58.2 см

Конструкция и комплектация горелки

Конструктивно горелка Elco VG 2.160 M E KN d411 спроектирована для простой интеграции в камеру сгорания и быстрой сервисной доступности. В стандартную комплектацию входят:

• регулируемая головка горения (пламенная труба, длина 30–150 мм);
• запатентованная огневая голова с сохранением регулировок после обслуживания;
• газовая рампа d411 с фильтром и газовой арматурой (3/4" — Rp3/4" /TC);
• фланцевое уплотнение и комплект крепежа для точного позиционирования сопла;
• электронный блок управления Modulo (MDE2) с дисплеем и 5-кнопочной панелью;
• система удалённой диагностики REMOTE SOLUTION (быстроразъёмное подключение);
• съёмный кожух и звукоизоляция воздухозаборника для снижения шума;
• пакет технической документации и монтажные элементы.

Преимущества и эксплуатационные преимущества

• Точная электронная модуляция мощности — минимизация расхода топлива при варьировании нагрузки.
• Низкий уровень выбросов NOx (EN 676, класс III) — соответствует современным экологическим требованиям.
• Регулируемая длина пламенной трубы (30–150 мм) и сдвижной фланец для точного позиционирования в камере сгорания.
• Низкий уровень шума (64 дБ) благодаря звукоизоляции воздухозаборника и съёмному кожуху.
• Удобство сервисного обслуживания: сохранение регулировок после очистки, доступ к газовой рампе и фильтру.
• Интеллектуальная диагностика и журнал ошибок для оперативного устранения неисправностей.
• Широкий диапазон рабочего давления рампы (2.8–17.5 мбар) и компенсируемое противодавление до 2.78 мбар.

Примеры реального использования

• Котельные учебных и производственных предприятий: плавная модуляция мощности позволяет экономично поддерживать графики теплопотребления.
• Пищевое производство и прачечные: стабильная температура и низкие выбросы обеспечивают соответствие санитарным требованиям.
• Тепличные хозяйства и тепловые пункты: равномерное распределение тепловой нагрузки и удалённый контроль через REMOTE SOLUTION.
• Малые и средние котельные в многоквартирных домах и коммерческой недвижимости: компактный корпус и простота монтажа.

Для каких котлов подходит

• водогрейные котлы (отечественные и импортные) в диапазоне мощности 50–160 кВт;
• паровые котлы малой и средней мощности с подходящей камерой сгорания и фланцевым адаптером;
• котлы горячего водоснабжения и технологические теплообменники, рассчитанные на подключение газовых горелок с типом соединения Rp 3/4";
• модернизация существующих горелочных устройств при наличии необходимого противодавления и пространства для укладки пламенной трубы 150 мм.

Обслуживание и эксплуатация

Для обеспечения надёжной и длительной работы рекомендуется соблюдать следующие регламенты:

• ежедневный внешний осмотр корпуса, уплотнений и визуальная проверка пламени при работе;
• месячная проверка герметичности газовой рампы и состояния фильтра — при необходимости замена фильтрующего элемента;
• профилактическая очистка огневой головы и проверка сохранения регулировок после каждого демонтажа;
• раз в 6–12 месяцев — диагностика электронного блока MDE2, сверка журналов ошибок и обновление параметров при изменении нагрузки;
• работы по подключению и ремонту выполнять уполномоченным сервисным инженерам, соблюдая требования безопасности и рабочий диапазон температур (-20…+70 °C).

FAQ — Частые вопросы

• Можно ли использовать пропан? Да — горелка рассчитана на работу с природным газом и пропаном при корректной настройке рампы (2.8–17.5 мбар) и регулировке форсунок.
• Требуется ли отдельный теплообменник при подключении? Зависит от конструкции котла; обычно горелка устанавливается в штатную камеру сгорания через фланец и уплотнение.
• Как осуществляется сервис и запасные части? Рекомендуется использовать оригинальные комплектующие Elco и проводить сервис по регламенту производителя.
• Поддерживает ли модель удалённую диагностику? Да — REMOTE SOLUTION обеспечивает удалённую настройку и диагностику через быстроразъёмное соединение.
• Какие требования к вентиляции помещения? Обеспечить умеренную вентиляцию и доступ воздуха к агрегату в соответствии с монтажными инструкциями и нормами безопасности.

Где купить и поддержка

Для проектирования, поставки и монтажа рекомендуем обращаться в компанию Промэлектроника — официальный поставщик инженерного оборудования. Коротко: профессиональный подбор горелки под конкретную камеру сгорания, поставка комплектов и сервисное обслуживание. Контакт: Промэлектроника (sales@prom-elec.com).

Elco VG 2.160 M E KN d411 — инженерное решение для современных котельных, где важны точность регулирования, экономичность и соответствие экологическим нормам. Технические параметры (масса 26 кг, габариты 66.8×33.1×58.2 см, IP21) упрощают интеграцию в существующие установки и гарантируют длительную эксплуатацию при соблюдении регламентов обслуживания.
