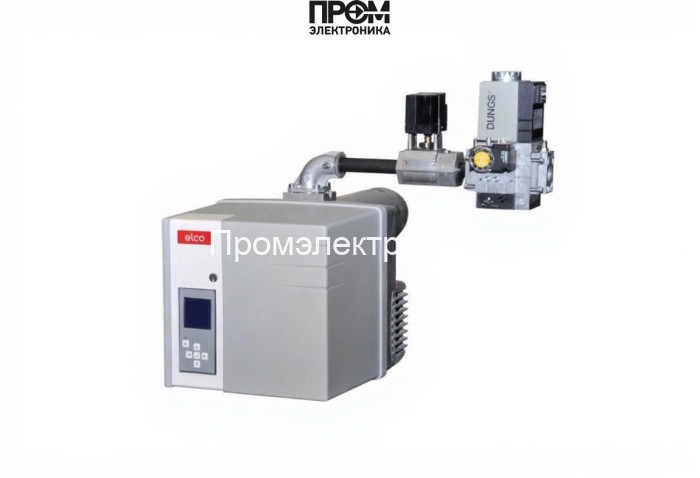

Газовая горелка Elco VG 2.160 M

Техническое описание газовой горелки Elco VG 2.160 M

Elco VG 2.160 M — электронно‑модулируемая газовая горелка промышленного класса, разработанная для точного управления тепловой мощностью в диапазоне 40–160 кВт. Конструкция моноблочного типа обеспечивает компактность и простоту интеграции в котельные установки и технологические печи. Устройство оптимизировано с учётом современных требований энергоэффективности и сниженных выбросов, поддерживает эксплуатацию в диапазоне температур от 0 до +40 °C и имеет степень защиты IP21.

Ключевые характеристики

• Диапазон мощности: 40–160 кВт (типовое рабочее окно модуляции 110–160 кВт).
• Электропитание: 220 В; электродвигатель привода: 160 Вт; потребляемая мощность: 280 Вт.
• Противодавление газа: 0–2.45 мбар; уровень шума ≈64 дБ; масса ≈25 кг.
• Совместимость с природным и сжиженным газом (пропан/бутан) при корректной настройке.

Конструкция и состав узлов

Горелка реализована по модульному принципу: все функциональные блоки объединены в едином корпусе с доступом для обслуживания. В техническом составе выделяются следующие детали и узлы:

• топливный насос — обеспечивает стабильную подачу газа и устойчивость давления в узле;
• датчик пламени — оптический/ионный элемент контроля наличия горения для аварийной блокировки;
• топочный автомат — логическая плата управления последовательностью включения и защиты;
• трансформатор розжига — источник высоковольтных импульсов для инициации поджига на электродах;
• реле давления — контроль минимального и максимального давления топлива в газопроводе;
• форсунки — газораспределительный модуль, обеспечивающий равномерную факельную форму;
• серводвигатель (сервопривод) — позиционирование воздушной заслонки и регулирование подачи воздуха;
• клапан (предохранительный/запорный) — многоступенчатая система перекрытия газа при аварии;
• электроды — элементы розжига и контроля искрового зазора.

Эксплуатационные преимущества и интеграция

• Плавная электронная модуляция снижает цикличность включений и позволяет экономить топливо при частичных нагрузках.
• Совместимость с каскадными схемами и системами удалённого мониторинга (подготовка для интеграции IoT и BMS).
• Упрощённый доступ к огневой головке и газовой арматуре снижает время ТО и эксплуатационные расходы.

Рекомендовано проводить первичную настройку под конкретную камеру сгорания и регулярную сервисную проверку датчиков, уплотнений и электрических соединений не реже одного раза в сезон. Корректная настройка топливной арматуры и соблюдение параметров давления обеспечивают стабильную работу и безопасность эксплуатации.
