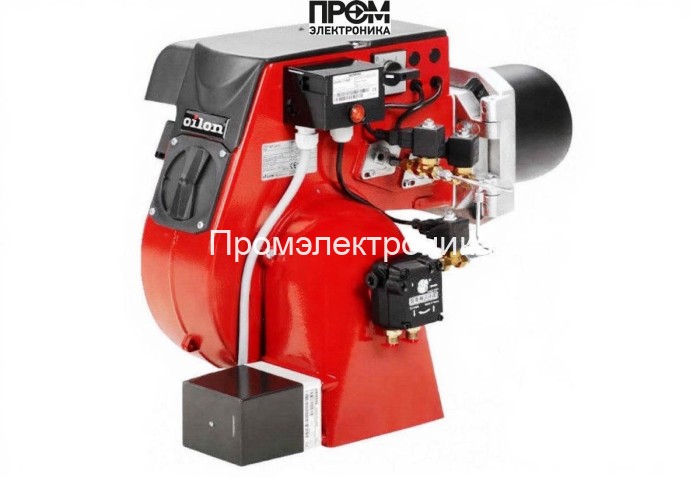

Дизельная горелка Oilon KP-26 H

Дизельная горелка Oilon KP-26 H — техническое описание и состав узлов

Oilon KP‑26 H — промышленная двухступенчатая дизельная горелка, спроектированная для надёжной работы в диапазоне мощности 95–350 кВт. Конструкция ориентирована на котельные среднего и крупного класса, где требуется стабильное горение при противодавлении до 4 мбар и расходе топлива 8–30 кг/ч. В описании ниже приведены функциональные узлы, эксплуатационные особенности и рекомендации по монтажу и обслуживанию с акцентом на эффективное управление процессом сжигания и соответствие современным требованиям SEO 2026 года.

Ключевые технические параметры

• Мощность: 95–350 кВт
• Расход топлива: 8–30 кг/ч
• Электропитание: 220 В, электродвигатель 250 Вт
• Длина пламенной трубы: 140 мм
• Противодавление: 0–4 мбар
• Класс защиты: IP20
• Вес/габариты: 26 кг, 41×46×58 см

Состав основных узлов и функциональных элементов

Горелка выполнена по модульному принципу, обеспечивающему простоту монтажа и оперативное обслуживание. Ключевые детали, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает стабильное давление подачи дизельного топлива к форсункам, поддерживая точность дозирования при изменении нагрузки.
• Форсунки — двухступенчатая схема с отдельными форсунками и электромагнитными клапанами для плавного перехода High‑Low; оптимизированы для диапазона вязкостей 4–12 сСт.
• Клапан (электромагнитный) — распределяет подачу топлива по ступеням, выполняет быстрое перекрытие при авариях.
• Сервопривод воздушной заслонки — регулирует подачу воздуха, обеспечивает необходимое соотношение воздух/топливо и минимизирует излишний расход.
• Датчик пламени — фотоэлемент или ионизационный датчик контроля наличия факела, обеспечивает безопасность и предотвращает подачу топлива при отсутствии розжига.
• Топочный автомат (блок управления LOA24 / BHO64) — реализует логику розжига, контроль времени горения, самодиагностику и интерфейс с внешними системами безопасности.
• Трансформатор розжига — формирует импульс высокого напряжения для электродов розжига; рассчитан на многократные циклы запуска.
• Электроды — обеспечивают стабильный искровой розжиг и контроль пламени в начальной фазе горения.
• Реле давления — контролирует давление в топке и интегрируется в систему аварийного отключения, предотвращая работу при недопустимых условиях.

Эксплуатационные преимущества и рекомендации

• Двухступенчатое управление минимизирует пусковые нагрузки и обеспечивает экономию топлива при коэффициенте полезного действия котла.
• Модульная конструкция упрощает замену форсунок, насоса и блока автоматики без полной разборки горелки.
• Рекомендуется проверять и чистить форсунки, фильтры и электроды не реже одного раза в сезон; контролировать состояние мембран насосов и уплотнений клапанов.
• При монтаже обеспечить герметичное присоединение топливной магистрали R 1/4", фиксированное крепление через фланец и согласование длины пламенной трубы 140 мм с топочной камерой котла.

Вывод

Oilon KP‑26 H сочетает в себе надёжные механические узлы (топливный насос, форсунки, клапан, сервопривод) и современную автоматику (датчик пламени, топочный автомат, трансформатор розжига, электроды, реле давления), что делает её предпочтительным выбором для промышленных котельных, малых ТЭЦ и резервных систем отопления. Правильная настройка автоматики и регулярное техобслуживание обеспечат стабильную работу в диапазоне 95–350 кВт и продлят ресурс ключевых компонентов.
