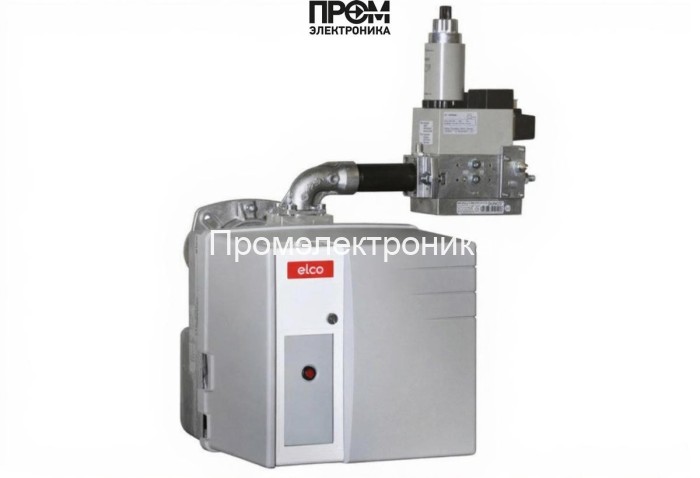

Газовая горелка Elco VG 2.140 E KN (арт. 3836349) — техническое описание

Газовая горелка Elco VG 2.140 E KN — профессиональное решение для промышленных и коммунально-бытовых тепловых установок. Бренд: Elco (Италия). Модель сертифицирована по EN 676 (класс III), обеспечивает низкие выбросы NOx и стабильную работу при сжигании природного газа и пропана. Ниже приведено детальное техническое описание, примеры применения, конструкция, эксплуатация и FAQ для проектировщиков и сервисных инженеров.

Краткие технические параметры

• Вид топлива: газовая
• Мощность горелки: от 80 до 140 кВт (одноступенчатая)
• Тип пламенной трубы: короткая; длина пламенной трубы: 150 мм (регулировка 30–150 мм)
• Электропитание: 220 В
• Электродвигатель: 160 Вт; потребляемая электрическая мощность: 175 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 62 дБ
• Противодавление: от 0 до 1.5 мбар; давление газа рампы: от 5.5 до 14 мбар
• Расход газа: от 0 до 13.5 нм³/ч
• Тип соединения: Rp 3/4"
• Рабочая температура: от -10 до +50 °C
• Вес: 25 кг; габариты: 66.8x33.1x38.9 см
• Комплектация: с головой сгорания, с газовой рампой, монтажный фланец, теплоизоляционная прокладка, пакет крепежа, газовый соединительный фланец, компактная газовая рампа с фильтром

Конструкция и состав горелки

• Моноблочное исполнение: корпус из алюминиевого сплава обеспечивает оптимальный баланс прочности и массы (25 кг).
• Огневая часть: короткая пламенная труба диаметром и длиной 150 мм, регулируемая в пределах 30–150 мм для адаптации к камере сгорания.
• Воздушно-газная система: компактная газовая рампа с фильтром, газовый соединительный фланец Rp 3/4".
• Электроника управления: микропроцессорная система MDE2 с экраном и менеджер горения TCG 1xx — управление розжигом, продувкой, расходом воздуха/газа, автоматикой защиты.
• Электропитание и мотор: электродвигатель 160 Вт, потребление 175 Вт; встроенная защита от пониженного напряжения и сохранения настроек RTC.
• Шумоизоляция и корпус: композитный кожух снижает уровень шума до 62 дБ; электрозащита IP21.

Преимущества и эксплуатационные преимущества

1. Соответствие стандартам EN 676 и низкие NOx — соответствует экологическим и эксплуатационным требованиям современных проектов.
2. Широкий диапазон мощности 80–140 кВт в одном исполнении упрощает типизацию оборудования на предприятии.
3. Быстрая адаптация к типу топлива — упрощённый переход между природным газом и пропаном.
4. Простота обслуживания: извлекаемая огневая головка позволяет проводить техобслуживание без демонтажа горелки с котла.
5. Высокая надёжность автоматики: RTC-сохранение настроек, управление TCG 1xx и мониторинг через MDE2.

Примеры реального использования

• Котельные зданий коммерческой недвижимости: горелка устанавливается на чугунные и стальные котлы при эксплуатации 24/7, обеспечивает стабильную тепловую нагрузку 80–140 кВт.
• Промышленные тепловые установки: в технологических циклах (сушки, подогревы технологических баков) за счёт регулируемой длины пламенной трубы достигается оптимальное распределение тепла.
• Резервные и пиковые источники тепла: одноступенчатая модель применяется как надёжный пиковый агрегат для увеличения мощности при резком росте потребления.

Совместимость с котлами

Elco VG 2.140 E KN рекомендуют устанавливать на котлы и теплогенераторы, соответствующие стандартам EN 303 и DIN 4794/30697. Благодаря короткой огневой голове и регулировке длины совместима с большинством промышленных и коммунальных котлов с соответствующими фланцами.

Обслуживание и эксплуатация

• Режимы: автоматический запуск и контроль — система отключается при пониженном напряжении и автоматически перезапускается при нормализации сети.
• Регламент техобслуживания: проверка фильтра газовой рампы, визуальный осмотр огневой головы, контроль уплотнений теплоизоляции и крепежа при ежегодном осмотре.
• Типичные операции: очистка газовой рампы, проверка давления газа (5.5–14 мбар), регулировка длины пламенной трубы и тестирование автоматики TCG 1xx.
• Необходимые условия: соблюдение диапазона рабочей температуры от -10 до +50 °C, защита от влаги (IP21), обеспечение минимальных противодавлений 0–1.5 мбар.

Комплектация поставки

• Горелка Elco VG 2.140 E KN с огневой головкой
• Газовая рампа с фильтром и газовый соединительный фланец
• Монтажный фланец, теплоизоляционная прокладка, пакет крепежа

FAQ (часто задаваемые вопросы)

Какие газы можно использовать?

Природный газ и пропан — предусмотрена простая переналадка.

Какая потребляемая электрическая мощность?

Электродвигатель 160 Вт, суммарное потребление около 175 Вт.

Подходит ли для уличной установки?

Горелка рассчитана на эксплуатацию при температуре от -10 до +50 °C; требуется защита от атмосферных осадков.

Какой уровень шума при работе?

Указанный уровень шума 62 дБ с компенсирующей шумоизоляцией композитного кожуха.

Какие требования к давлению газа?

Давление газовой рампы 5.5–14 мбар; противодавление в топке до 1.5 мбар.

Для обеспечения корректной поставки, монтажа и пусконаладочных работ рекомендуем приобретать оборудование у поставщика с гарантийной поддержкой. Покупать горелки и комплектующие лучше у компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут с подбором, проверкой совместимости и организуют сервисное обслуживание.

Техническое описание составлено с использованием всех характеристик изделия для проектной документации, тендеров и сервисных регламентов.
