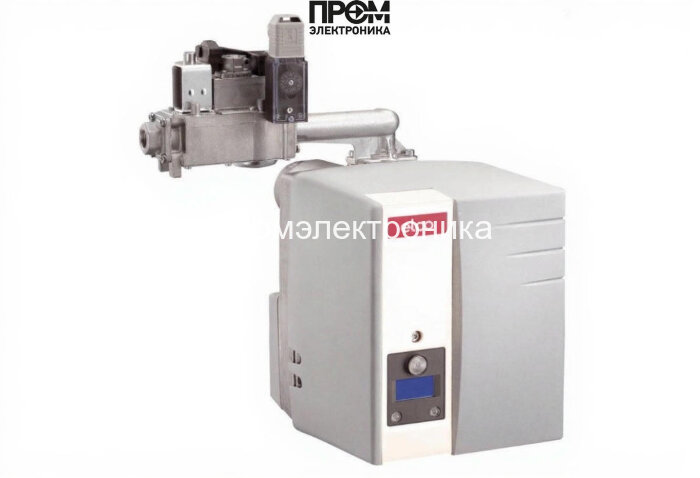

Газовая горелка Elco VG 1.55 E KN - TC (арт. 3836347) — техническое описание

Газовая горелка Elco VG 1.55 E KN - TC — промышленный модуль для сжигания природного и сжиженного газа в котельных установках и теплогенераторах. Разработана в Италии с учётом требований безопасности и экологического контроля (сертификация EN676, III класс). Конструкция рассчитана на надёжную работу в диапазоне мощности 35–55 кВт, питание 220 В, при минимальных выбросах NOx и низком уровне шума (55 дБ).

Ключевые технические характеристики

• Вид топлива: газовая (природный, сжиженный)
• Мощность горелки: 35–55 кВт (одноступенчатая)
• Тип пламенной трубы: короткая
• Длина пламенной трубы: 110 мм (регулируемая 70–110 мм)
• Электропитание: 220 В
• Электродвигатель: 85 Вт
• Потребляемая электрическая мощность: 120 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 55 дБ
• Противодавление: 0–2 мбар
• Давление газа рампы: 2.8–3.6 мбар
• Тип соединения: Rp 1/2"
• Вес: 11 кг
• Габариты: 44.7×22.9×46.4 см
• Рабочая температура: −10…+60 °C
• Бренд: Elco (Италия)
• Комплектация: с головой сгорания, с газовой рампой

Конструкция и состав горелки

• Огневая голова: короткая пламенная труба, длина 110 мм, регулируемая до 70 мм для точной подгонки очага горения.
• Вентилятор и мотор: экономичный вентилятор на двигателе 85 Вт обеспечивает оптимальный воздушный поток для полного сгорания.
• Блок управления и безопасности: встроенный контроллер с функциями предварительной продувки, розжига, контроля пламени, защиты от утечек и автоматического перезапуска после восстановления питания.
• Система MDE2 и дисплей: хранение параметров и кодов ошибок во внутренней памяти для диагностики и сервисной настройки.
• Корпус и кожух: алюминиевый корпус и пластиковый шумопоглощающий кожух, обеспечивающий снижение уровня шума до 55 дБ и защиту электроники до IP21.
• Газовая рампа и соединения: рампа с регулировкой давления 2.8–3.6 мбар, стандартный присоединительный резьбовой фитинг Rp 1/2".
• Комплектация: головка сгорания, газовая рампа, заглушка для переналадки на сжиженный газ, элементы крепления и руководство по эксплуатации.

Преимущества

• Высокий КПД и низкие выбросы NOx за счёт оптимизированной головки сгорания.
• Универсальность: быстрый перевод на сжиженный газ с поставляемой заглушкой.
• Простая интеграция в котлы, соответствующие EN 303, и в теплогенераторы по DIN.
• Надёжная автоматика с сохранением параметров и диагностикой ошибок (MDE2).
• Компактность и небольшой вес (11 кг) облегчают монтаж и обслуживание.

Примеры реального использования

• Коммерческие котельные: обеспечение стабильной подачи теплоносителя для офисных центров мощностью 35–55 кВт.
• Промышленные хозяйства: подключение к модульным паровым и водогрейным котлам по стандарту EN 303 для технологической отопительной нагрузки.
• Теплогенераторы и системы приточно-вытяжной вентиляции с подогревом воздуха (DIN 4794/30697): равномерное сжигание и мягкое регулирование тепловой нагрузки.
• Резервное и сезонное отопление на сжиженном газе (LPG): быстрая переналадка и надёжная работа в холодное время года.

Обслуживание и эксплуатация

• Пуск и контроль: подключение к 220 В, проверка давления газовой рампы 2.8–3.6 мбар, тестирование системы контроля пламени и герметичности клапанов.
• Плановое обслуживание: проверка и чистка огневой головы и форсунок каждые 6–12 месяцев в зависимости от качества топлива и режима работы.
• Диагностика: использование встроенной памяти MDE2 для чтения кодов ошибок и истории параметров при ТО.
• Рабочие условия: эксплуатация в диапазоне температур −10…+60 °C; корпус IP21 защищает электронику от попадания крупных частиц и капель.
• Рекомендации по замене частей: заменять форсунки и уплотнения при обнаружении износа; использовать оригинальные запасные части Elco.

Совместимость с котлами

• Котлы малого и среднего класса, соответствующие стандарту EN 303.
• Модульные котельные установки и промышленные стальные котлы мощностью 35–55 кВт.
• Теплогенераторы и агрегаты воздушного отопления, соответствующие DIN 4794/30697.
• Системы, где допускается одноступенчатое управление горением и статическое противодавление 0–2 мбар.

FAQ — часто задаваемые вопросы

• Можно ли перевести горелку на LPG? Да — в комплекте предусмотрена заглушка для легкой перенастройки на сжиженный газ; требуется регулировка давления рампы на 2.8–3.6 мбар.
• Какой уровень шума при полной нагрузке? Уровень звукового давления составляет около 55 дБ благодаря шумопоглощающему кожуху.
• Какие требования к электропитанию? Стандартное питание 220 В; потребляемая электрическая мощность 120 Вт.
• Как часто проводить обслуживание? Рекомендуется плановое ТО — проверка и чистка каждые 6–12 месяцев в зависимости от условий эксплуатации.
• Подходит ли для котлов с высоким противодавлением? Рабочий диапазон противодавления 0–2 мбар; для нетипичных условий требуется согласование с инженером-проектировщиком.

Заключение: Elco VG 1.55 E KN - TC — компактная и надёжная газовая горелка для промышленных и коммунальных котельных, обеспечивающая эффективное сжигание в диапазоне 35–55 кВт, простоту обслуживания и встроенную диагностику. Для профессиональной поставки, настройки и обслуживания обращайтесь к компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут подобрать оптимальную конфигурацию и обеспечат оригинальные запасные части и сервис.
