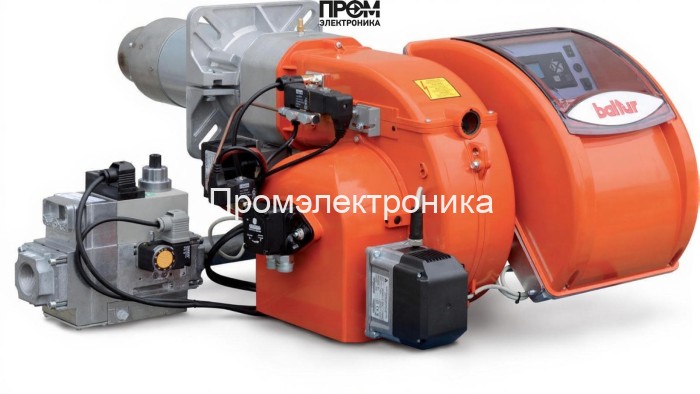

Газодизельная горелка Baltur TBML 50 ME

Газодизельная горелка Baltur TBML 50 ME — техническое описание и конструктивные элементы

Газодизельная горелка Baltur TBML 50 ME спроектирована для промышленного и коммунального теплоснабжения, обеспечивая стабильную работу при мощности 200–500 кВт. Описание ориентировано на инженеров и сервисные службы: приводятся ключевые узлы, принципы взаимодействия и эксплуатационные требования. В тексте учтены современные SEO‑требования 2026 года: ключевые фразы естественно встроены в заголовки и первые строки — «газодизельная горелка», «Baltur TBML 50 ME», «промышленная горелка».

Конструкция и ключевые узлы

Горелка выполнена в комбинированном варианте (газ/дизель) и включает следующие основные элементы, критичные для надежности и безопасности работы:

• Топливный насос — шестеренчатый дизельный насос с регулированием подачи и системой фильтрации топлива, обеспечивает стабильное давлений и равномерное распыление.
• Датчик пламени — ультрафиолетовый (UV) датчик контроля пламени, формирует сигнал безопасности для автоматики при отсутствии устойчивого горения.
• Топочный автомат — микропроцессорный менеджер горения для управления режимами: двухступенчатый и прогрессивно‑электронный контроль, логика розжига, мониторинга и аварийного отключения.
• Трансформатор розжига — высоковольтный трансформатор (порядка 26 кВ) обеспечивает надежный поджиг при быстром переходе между режимами.
• Реле давления — контролирует давление топлива в магистрали и интегрировано в цепь безопасного запуска/остановки.
• Форсунки — распылительные сопла для дизтоплива, подобраны по типу распыла и расходу в диапазоне 16.9–42.15 кг/ч для соответствия мощности горелки.
• Сервопривод — электрический сервопривод воздушной заслонки и регулировки воздуха для точной балансировки топливовоздушной смеси.
• Клапаны — газовые электромагнитные клапаны на рампе с фильтрами и обратными устройствами, обеспечивают герметичность и быстродействие при смене режимов.
• Электроды — электроды поджига и контроля искры, выполнены для длительного ресурса и простоты технической замены.

Технические данные и эксплуатация

• Мощность: 200–500 кВт; длина пламенной трубы: 340 мм;
• Электропитание: 380 В, потребляемая мощность ~1100 Вт; электродвигатель 650 Вт;
• Рабочее противодавление: 0–7 мбар; класс защиты IP40; уровень шума до 75 дБ;
• Расход топлива: газ 10–50 нм³/ч, дизтопливо 16.9–42.15 кг/ч;
• Вес: 50.5 кг; габариты: 102×64×45.5 см.

Обслуживание и рекомендации

• Регулярно проверять фильтры, форсунки и герметичность рампы;
• контролировать работу UV‑датчика и трансформатора розжига при профилактических осмотрах;
• поддерживать регламент давления по реле и состояние топливного насоса для стабильного распыла;
• периодическая калибровка сервоприводов и проверка электрических соединений предотвращают простои.

Baltur TBML 50 ME — надёжное решение для котельных и технологических установок, где требуется оперативная смена топлива, точный контроль горения и высокая долговечность узлов при минимальных затратах на обслуживание.
