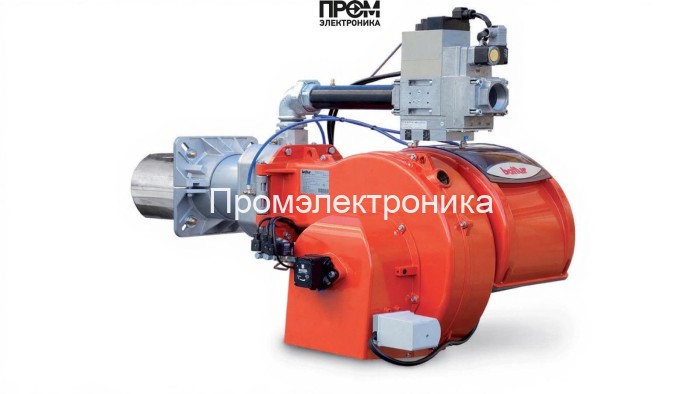

Газодизельная горелка Baltur TBML 120 ME

Газодизельная горелка Baltur TBML 120 ME — техническое описание

Baltur TBML 120 ME — промышленная комбинированная газодизельная горелка, рассчитанная на диапазон мощности 450–1200 кВт. Конструкция ориентирована на надежную длительную эксплуатацию в котельных и технологических системах с требованием высокой точности регулирования и минимальных выбросов. Блок управления обеспечивает переход между газовым и дизельным режимами, реализует двухступенчатую и электронно-модулируемую схемы управления, а питание осуществляется от трёхфазной сети 380 В.

Ключевые конструктивные узлы

• Топливный насос — шестерёнчатый самовсасывающий узел для подачи дизтоплива с регулятором расхода и фильтрацией;
• Датчик пламени (УФ-датчик) — контролирует наличие горения и обеспечивает отказобезопасность системы;
• Топочный автомат (микропроцессорный контроллер BT 3) — управляет последовательностью розжига, контролем пламени и защитными алгоритмами;
• Трансформатор розжига (26 кВ) — обеспечивает надежный искровой поджиг в широком диапазоне условий эксплуатации;
• Реле давления — поддерживает и сигнализирует критические значения давления топлива/воздуха;
• Форсунки и узел механического распыления — оптимизированы для равномерного распыла ДТ и стабильного горения;
• Сервопривод (электропривод заслонки) — обеспечивает точную подачу воздуха и модуляцию горения;
• Клапаны (газовые электромагнитные и топливные запорные) — гарантируют безопасную изоляцию топливных магистралей;
• Электроды — контроль и инициирование искры в процессе розжига и стабилизации пламени.

Технические параметры (основные)

• Мощность: 450–1200 кВт
• Тип топлива: газ/дизель (комбинированная)
• Расход ДТ: 37.9–101.2 кг/ч; расход газа: 10.2–49 нм³/ч
• Длина пламенной трубы: 450 мм
• Электропитание: 380 В, потребляемая мощность 1900 Вт, электродвигатель 1500 Вт
• Класс пылевлагозащиты: IP40; уровень шума: 78 дБ
• Противодавление: 0–10 мбар; габариты: 125×70×54 см; масса: 93 кг
• Комплектация: головка сгорания, газовая рампа, базовый набор аксессуаров и фильтров

Эксплуатация и обслуживание

• Регулярная проверка УФ-датчика, электромонтажных соединений и изоляции — не реже одного раза в квартал;
• Проверка и очистка фильтров топливной системы, замена форсунок при необходимости — по регламенту эксплуатации;
• Калибровка регулятора давления и проверка сервопривода заслонки при вводе в эксплуатацию и каждые 6 месяцев;
• Контроль состояния трансформатора розжига и электродов для предотвращения пропусков поджига;
• Использование оригинальных запасных частей и соблюдение требований по защите от пыли и конденсата.

Данная техническая реализация Baltur TBML 120 ME обеспечивает высокую энергоэффективность и пригодность для интеграции в современные системы мониторинга и автоматизации котельных, что делает её актуальной в условиях требований 2026 года к контролю выбросов и оптимизации расхода топлива.
