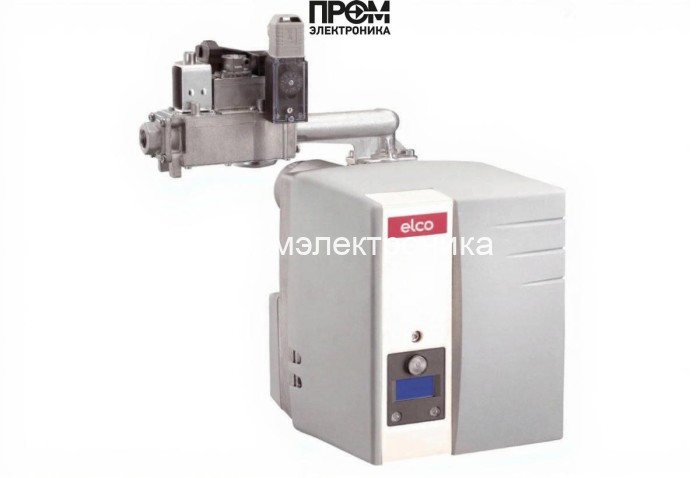

Газовая горелка Elco VG 1.40

Газовая горелка Elco VG 1.40 — техническое описание и эксплуатационные данные

Представленная одноступенчатая газовая горелка Elco VG 1.40 предназначена для надёжного сжигания природного и сжиженного газа в котельных установках средней мощности. Устройство обеспечивает стабильный диапазон мощности 15–41 кВт и рассчитано на стандартное электропитание 220 В, что делает её универсальным решением для коммерческих и производственных объектов. Конструкция ориентирована на добиться высокой топливной эффективности, минимизации выбросов NOx и упрощения сервисного обслуживания при длительной эксплуатации.

Назначение и эксплуатационные параметры

• Мощность: 15–41 кВт — адаптация под сезонные и пиковые нагрузки.
• Электропитание: 220 В; двигатель горелки 85 Вт, суммарное потребление до 120 Вт.
• Класс защиты: IP21 — для установки в отапливаемых, сухих помещениях.
• Рабочая температура: от −10 до +60 °C; уровень шума ≈ 74 дБ; противодавление 0–1.4 мбар.

Конструктивные узлы (основные детали горелки)

В конструкции Elco VG 1.40 реализованы отдельные сервисные узлы для обеспечения контроля горения, безопасности и точной подачи топлива. Основные элементы горелки:

• топливный насос — обеспечивает стабильную подачу газа при изменениях входного давления и позволяет поддерживать заданную производительность;
• датчик пламени — фото- или ионизационный контроль наличия пламени с мгновенным отключением при срыве горения;
• топочный автомат — блок управления последовательностью розжига и контроля режима работы горелки;
• трансформатор розжига — генерирует импульс высокого напряжения для электродов и инициации воспламенения;
• реле давления — мониторинг и защита по давлению воздуха/газа, блокирует подачу при критических значениях;
• форсунки — точные сопла для дозирования газообразного топлива и формирования факела с оптимальным соотношением воздух/топливо;
• серводвигатель (сервопривод) — регулирование положения заслонок и дозирования воздуха для стабильной работы в одноступенчатом режиме;
• клапан (газовый запорный клапан) — многоступенчатая система запирания топлива с быстрым срабатыванием в аварийных ситуациях;
• электроды — заземление и электрод зажигания/контроля пламени, выполненные из коррозионностойких материалов.

Особенности обслуживания и интеграции

• Модульная компоновка — быстрый доступ к форсункам, электродам и приводу для профилактики.
• Типовая электроника — совместимость с внешними системами управления котла и сигнализации.
• Низкоэмиссионная конфигурация огневой головки — снижение NOx без сложной регулировки при эксплуатации.

Преимущества для инсталлятора и оператора

• Простота монтажа и замены модулей — экономия времени при вводе в эксплуатацию.
• Надёжная защита: датчик пламени + реле давления и газовый клапан формируют многоканальную систему безопасности.
• Оптимизация расходов на топливо: точные форсунки и сервопривод обеспечивают стабильный КИП и равномерное горение.

Elco VG 1.40 — технически сбалансированная одноступенчатая газовая горелка для решений 2026 года: прозрачная сервисная архитектура, соответствие нормативам по выбросам, совместимость с типовыми котлоагрегатами и упрощённый регламент обслуживания. Рекомендуется использовать модель в системах, где критичны стабильность розжига, безопасность по давлению и простота интеграции в существующую автоматику.
