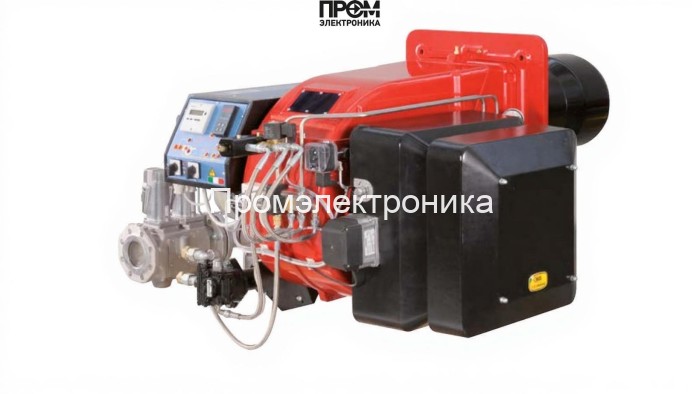

Газодизельная горелка CIB Unigas HR515A MG.MD.S.RU.A.1.50.EC

Газодизельная горелка CIB Unigas HR515A MG.MD.S.RU.A.1.50.EC — техническое описание и состав узлов

Данное техническое описание предназначено для инженеров и сервисных специалистов, отвечающих за проектирование, монтаж и эксплуатацию промышленной газодизельной горелки CIB Unigas HR515A. Горелка разработана по модульной схеме модулирующего горения Low NOx и обеспечивает стабильную работу в диапазоне тепловых мощностей от 770 до 5200 кВт, с возможностью автоматического перехода между газовым и дизельным режимами. Описываемая конфигурация оптимизирована для энергоэффективных котлов и теплогенераторов с фланцевым присоединением DN50 (Rp 2").

Ключевые узлы и составные элементы

Конструкция включает стандартизированные и взаимозаменяемые компоненты, обеспечивающие надёжность и упрощённое техническое обслуживание:

• Топливный насос — дозирующий насос для подачи дизельного топлива с регуляцией расхода и защитой от перегрузок;
• Датчик пламени — оптический или ионизационный контроллер для контроля устойчивости горения и быстрого отключения при аварии;
• Топочный автомат (менеджер горения LMV26) — обеспечивает модуляцию топлива/воздуха, логику розжига, мониторинг и диагностику;
• Трансформатор розжига — высоковольтный модуль для образования искры на электродах при старте;
• Реле давления — контроль давления в рампе и защитное отключение при выходе параметров за допускаемые пределы;
• Форсунки — дизельные форсунки с заданной характеристикой распыла, сменяемые по ресурсам;
• Сервопривод — плавное позиционирование заслонок подачи воздуха и газа, интегрируемое с системой управления;
• Клапан — запорная и предохранительная арматура в магистралях газа и топлива;
• Электроды — комплект поджига и ионизации с регулировкой зазора для стабильного розжига и контроля пламени.

Технические параметры и эксплуатационные требования

• Диапазон мощности: 770–5200 кВт; длина пламенной трубы 530 мм (стандарт).
• Расход дизеля: 65–438 кг/ч; расход газа: 81–550 нм³/ч; давление рампы 6–238 мбар.
• Электропитание: 220/380 В; степень защиты IP40; рабочая температура −10…+50 °C.
• Монтаж: фланцевое соединение DN50, совместимость с водогрейными и паровыми котлами.

Обслуживание и эксплуатационные преимущества

• Модульность узлов упрощает замену топливного насоса, форсунок и электродов без демонтажа всей горелки.
• Интеллектуальный топочный автомат обеспечивает точную коррекцию соотношения воздух/топливо и минимизацию эмиссий NOx.
• Система защит (реле давления, датчик пламени, блок герметичности) снижает риск аварий и обеспечивает соответствие современным нормам безопасности.

Рекомендована периодическая проверка герметичности, калибровка датчика пламени и замена форсунок по ресурсу. Для интеграции в современные SCADA-системы возможна поставка интерфейсных модулей и адаптация ПО менеджера LMV26. Модель HR515A — технически проработанное решение для промышленных установок, где требуется плавная модуляция, резервирование топлива и соблюдение экологических требований 2026 года.
