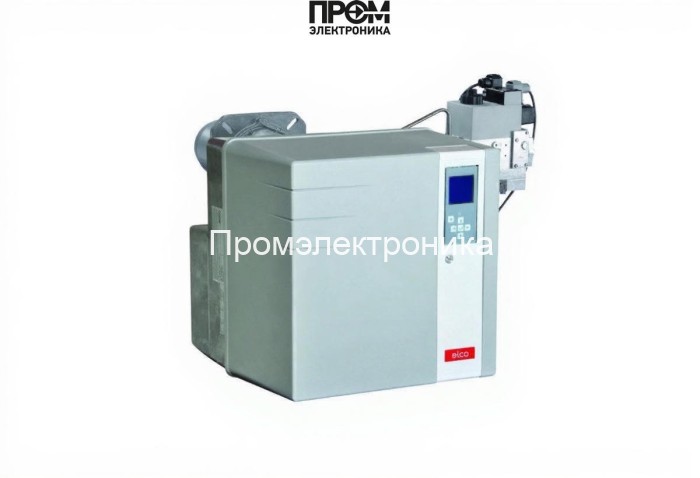

Газовая горелка Elco VG 04.430 DUO PLUS — техническое описание и состав

Газовая горелка Elco VG 04.430 DUO PLUS — профессиональное решение для промышленных и коммунальных котлов с регулировкой мощности в диапазоне 90–430 кВт. Конструкция разработана для надёжной работы при противодавлении 0–5 мбар и гарантирует стабильное горение в глубоких топках благодаря удлинённой пламенной трубе 350 мм. Модель совместима с требованиями EN 303 и ориентирована на оптимизацию КПД при минимальных эмиссиях.

Ключевые особенности

• Диапазон мощности: 90–430 кВт — плавная адаптация к нагрузке.
• Прогрессивное исполнение DUO PLUS с удлинённой пламенной трубой 350 мм.
• Электропитание 220 В, электродвигатель 480 Вт, потребляемая мощность 550 Вт.
• Класс защиты IP21 — эксплуатация в сухих помещениях с организованной вентиляцией.
• Низкий уровень шума до 74 дБ и модульная конструкция для быстрого сервиса.

Конструкция и состав — основные узлы горелки

Elco VG 04.430 DUO PLUS представляет собой моноблочную пневморегулируемую систему, в состав которой входят следующие критические компоненты, обеспечивающие безопасную и управляемую работу:

• топливный насос — обеспечивает стабильную подачу топлива и поддержание давления в рампе;
• датчик пламени — оптический/ионный контроль наличия факела для аварийного выключения;
• топочный автомат (SG 513) — микропроцессорное управление с диагностикой и защитой от перепадов напряжения;
• трансформатор розжига — формирует высоковольтные импульсы для надёжного поджига электродов;
• реле давления — контроль избыточного и рабочего давления газа в системе;
• форсунки — точная подача и распыление газа для оптимального смесеобразования;
• сервопривод — исполнительный механизм регулирования подачи воздуха/газа;
• клапан (газовый) — аварийное и рабочее запирание подачи топлива;
• электроды — высоковольтные элементы поджига и контроля пламени.

Технические параметры и эксплуатация

• Противодавление: 0–5 мбар; давление газа на рампе: 15–68 мбар.
• Тип соединения: Rp 3/4", габариты 96.4×39.2×43.7 см, вес 24 кг.
• Комплектация: голова сгорания и газовая рампа; монтажная рампа и крепёж.
• Рекомендации по обслуживанию: периодическая проверка фильтра, клапанов, состояния электродов и трансформатора розжига каждые 6–12 месяцев.

Преимущества для проекта

• Высокая энергоэффективность и точность регулировки мощности.
• Удобство сервисного обслуживания благодаря модульной компоновке узлов.
• Соответствие промышленным стандартам и сниженные выбросы NOx при использовании рециркуляции дымовых газов.

Эта технически ориентированная документация позволяет инженерам сразу оценить пригодность газовой горелки Elco VG 04.430 DUO PLUS для интеграции в проект, обеспечить корректную наладку топочного автомата, трансформатора розжига, реле давления и остальных элементов системы отопления.
