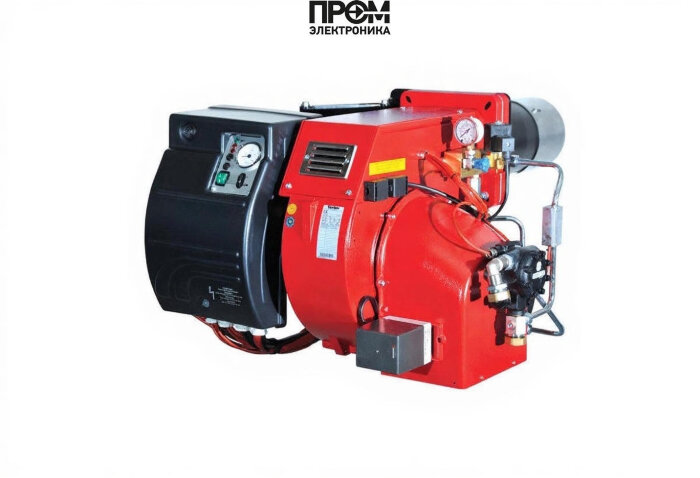

Мазутная горелка Ecoflam OILFLAM 200.1 AB TC

Мазутная горелка Ecoflam OILFLAM 200.1 AB — техническое описание

Предлагаем техническое описание мазутной горелки Ecoflam OILFLAM 200.1 AB, разработанной для стационарных котельных и теплогенераторов среднего и большого класса. Устройство обеспечивает диапазон полезной мощности 682–2093 кВт при расходе топлива 60–184 кг/ч и предназначено для долговременной интенсивной эксплуатации в промышленной и коммунальной сфере. Описание составлено в сдержанном техническом стиле с акцентом на инженерные узлы, эксплуатационные параметры и сервисную совместимость.

Ключевые технические параметры

• Тип топлива: мазут
• Мощность: 682–2093 кВт
• Расход топлива: 60–184 кг/ч
• Исполнение: двухступенчатая модуляция
• Длина пламенной трубы: 280 мм (короткая)
• Электропитание: 220/380 В; электродвигатель 4000 Вт
• Противодавление в контуре: 0–14 мбар
• Рабочая температура: от −10 до +60 °C
• Масса: 232 кг

Конструкция — составные узлы и назначение

Конструкция OILFLAM 200.1 AB сконцентрирована на обеспечении стабильного распыла мазута, надёжного поджига и контроля параметров горения. Основные узлы и их функции перечислены ниже:

• Топливный насос — обеспечивает заданный напор и объём подачи мазута по закольцованному контуру, поддерживает стабильный расход при колебаниях внешнего давления.
• Датчик пламени — электронный контроль наличия факела, реализует защитное отключение при отсутствии горения и передаёт сигнал в топочный автомат.
• Топочный автомат — центральный модуль управления режимами запуска, остановки и двухступенчатого перехода, реализует логику защиты и последовательность операций розжига.
• Трансформатор розжига — высокий напряжение для электродов, обеспечивает стабильную искру при любых рабочих условиях и гарантирует надёжный поджиг топлива.
• Реле давления — мониторинг давления в топливной магистрали, предотвращение работы при разрывах или избыточном давлении.
• Форсунки — распыление мазута с заданной геометрией факела, сменяемые сопла для адаптации под качество топлива и режим работы.
• Сервопривод (электропривод заслонки) — позиционирование заслонки для двухступенчатого управления подачей воздуха/топлива и оптимизации КПД при частичных нагрузках.
• Клапан — запорные и предохранительные элементы в топливном контуре, обеспечивают герметичность при остановке и аварийные перекрытия.
• Электроды — катодно-анодные элементы розжига, установлены в головке сгорания для быстрого и повторяемого поджига.

Эксплуатация и обслуживание

• Регламентная чистка и замена фильтров топлива; проверка герметичности контуров и состояния уплотнений.
• Проверка и калибровка датчика пламени и реле давления не реже одного раза в квартал.
• Тестирование топочного автомата и трансформатора розжига при пуско-наладке и после плановых простоев.
• Осмотр и при необходимости замена форсунок и электродов по износу для сохранения стабильного распыла и КПД.
• Смазка подвижных узлов сервопривода и проверка блока управления при температурных циклах.

Ecoflam OILFLAM 200.1 AB демонстрирует сбалансированную компоновку узлов, минимизируя время простоя и упрощая доступ к огневой головке благодаря шарнирному фланцу. Техническая архитектура ориентирована на интеграцию в существующие котловые схемы с двухступенчатым управлением и подогревом мазута в контуре подачи. Для обеспечения безопасности и долгосрочной надёжности рекомендуется заключать договор сервисного обслуживания с сертифицированным партнёром и использовать оригинальные расходные компоненты.
