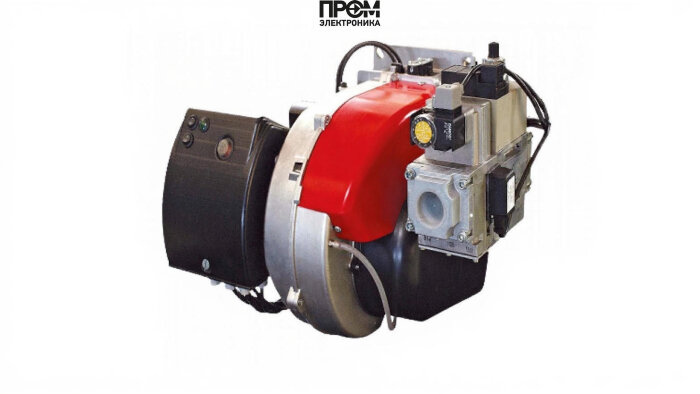

Газовая горелка Ecoflam MAX GAS 700 LN PR TC MB-DLE 412 350/500 — техническое описание

Представленная газовая горелка Ecoflam MAX GAS 700 — промышленное решение для водогрейных и паровых котлов мощностью 200–700 кВт. Описание составлено в техническом стиле с акцентом на ключевые узлы, функциональные интерфейсы и требования к монтажу и обслуживанию. Конструкция рассчитана на работу при противодавлении 0–8 мбар и давлении газа в рампе 10.2–31 мбар, питание 220/380 В, диапазон рабочих температур −10…+60 °C.

Ключевые узлы и их функции

• Топливный насос — осуществляет дозированную подачу газа к рампе и форсункам при изменении нагрузки, обеспечивает стабильность давления в системе подачи.
• Датчик пламени — контролирует наличие факела, обеспечивает аварийное отключение подачи топлива при сбое воспламенения.
• Топочный автомат — реализует логику розжига, контроля пламени и безопасного отключения по заданным алгоритмам.
• Трансформатор розжига — генерирует высоковольтный импульс для электрических электродов при запуске горелки.
• Реле давления — следит за значением манометрического давления и блокирует работу при выходе параметров за допустимые пределы.
• Форсунки — формируют факел через головку сгорания и короткую пламенную трубу (250 мм), обеспечивая оптимальное соотношение топлива и воздуха.
• Сервопривод — управляет положением клапана и дросселем для плавной модуляции подачи топлива и воздуха в прогрессивном режиме.
• Клапан — запорный элемент с быстродействующим электроприводом для аварийного перекрытия подачи топлива.
• Электроды — обеспечивают надежный розжиг и служат контрольными элементами для датчика пламени.

Принцип работы

Система работает по модульной схеме: стартовый цикл инициируется подачей питания на трансформатор розжига и топочный автомат; сервоуправление устанавливает минимальный расход топлива через клапан и форсунки; электрод розжига инициирует воспламенение, датчик пламени подтверждает стабильность факела, после чего топочный автомат переводит горелку в режим прогрессивной модуляции мощности. При отклонениях давления или при отсутствии пламени срабатывают реле давления и защитные алгоритмы топочного автомата, приводя к блокировке подачи через клапан и отключению насоса.

Технические требования к монтажу и эксплуатации

• Проверить соответствие давления газа требованиям: 10.2–31 мбар в рампе и допустимое противодавление 0–8 мбар.
• Обеспечить электропитание 220/380 В и заземление корпуса согласно ПУЭ.
• Организовать доступ к головке сгорания для обслуживания форсунок и электродов; длина пламенной трубы 250 мм должна соответствовать камере сгорания котла.
• Рекомендуется подключать систему управления и защитные датчики к сертифицированному топочному автомату с логикой самодиагностики.

Обслуживание и диагностика

• Ежегодная проверка герметичности газовой рампы и состояния уплотнений.
• Периодическая очистка форсунок и пламенной трубы от нагара в зависимости от режимов работы.
• Проверка работоспособности датчика пламени, трансформатора розжига и состояния электродов при каждом плановом ТО.
• Тесты сервоуправления и реле давления при изменении нагрузок для подтверждения корректной модуляции.

Краткие технические параметры

• Мощность: 200–700 кВт.
• Электродвигатель: 750 Вт; потребляемая мощность — 820 Вт.
• Класс защиты: IP40; уровень шума 75 дБ; вес 28 кг.
• Тип соединения: Rp 1 1/4"; габариты 76×51×37.5 см.

Описание ориентировано на инженеров по эксплуатации, проектировщиков котельных и сервисные организации. Поддержка корректной работы всех перечисленных узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает длительную и экономичную эксплуатацию газовой горелки Ecoflam MAX GAS 700 в соответствии с современными требованиями энергоэффективности и безопасности 2026 года.
