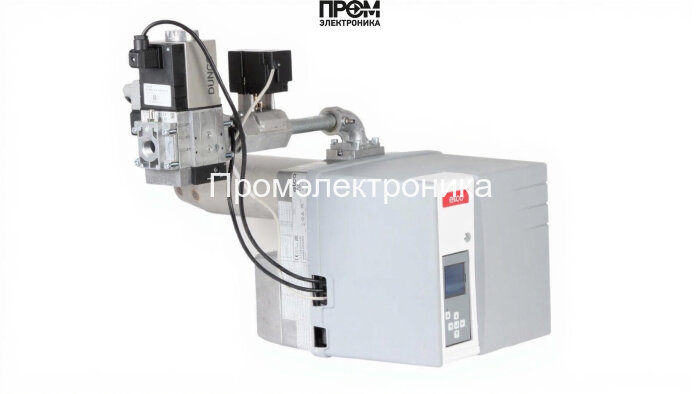

Газовая горелка Elco VG 2.120 M E KL d411

Газовая горелка Elco VG 2.120 M E KL d411 — техническое описание

Elco VG 2.120 M E KL d411 — модулируемая газовая горелка промышленного уровня, спроектированная для устойчивой работы в диапазоне мощности 40–120 кВт. Конструкция ориентирована на снижение выбросов NOx (EN 676 класс III) и повышение топливной эффективности при интеграции в современные котельные установки. Описание составлено в техническом стиле с прицелом на SEO 2026: ключевые запросы — модулируемая горелка, низкие выбросы NOx, энергоэффективность котельной, промышленная автоматика.

Ключевые параметры

• Диапазон мощности: 40–120 кВт
• Длина пламенной трубы: 270 мм (короткая)
• Питание: 220 В; потребляемая мощность: 239 Вт; электродвигатель 130 Вт
• Класс защиты: IP21; уровень шума ≤62 дБ
• Давление газовой рампы: 2.8–10 мбар; противодавление: 0–2.78 мбар
• Тип соединения: Rp 3/4"; рампа d411 с фильтром
• Рабочая температура: 0–60 °C; масса: 25 кг; габариты: 90.8×33.1×32.5 см

Конструктивные элементы и состав горелки

Горелка включает модульную электронику и механические узлы, спроектированные для долговременной эксплуатации и быстрой диагностики. Основные детали конструкции:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и поддерживает заданное давление в системе.
• Датчик пламени — контролирует наличия пламени и обеспечивает безопасность отключения при сбоях.
• Топочный автомат (электронный модуль Modulo) — микропроцессорная система управления с модуляцией мощности и журналом ошибок.
• Трансформатор розжига — генерирует высоковольтный импульс для устойчивого поджига через электроды.
• Реле давления — следит за давлением в газовой рампе и блокирует подачу при отклонениях от заданного диапазона.
• Форсунки — прецизионные сопла в огневой головке для равномерного распределения газа и оптимизации состава горения.
• Сервопривод — управляет положением заслонки и обеспечивает точную модуляцию расхода воздуха/газа.
• Клапан — мультиступенчатый запорно-регулирующий элемент с системой контроля герметичности.
• Электроды — высоковольтные элементы для инициирования пламени и мониторинга искрового розжига.

Эксплуатация и обслуживание

• Ежегодное ТО: очистка огневой головки, проверка фильтра рампы и герметичности клапанов, тест датчика пламени и реле давления.
• Рекомендуется использовать удалённую диагностику REMOTE SOLUTION для мониторинга работы модуля Modulo и оперативной настройки.
• Монтаж согласно документации: учитывать габариты, тип соединения Rp 3/4" и требования по противодавлению.

Технический пакет Elco VG 2.120 M E KL d411 оптимален для малых и средних котельных, где важны энергоэффективность, надежность автоматики и соблюдение строгих экологических норм.
