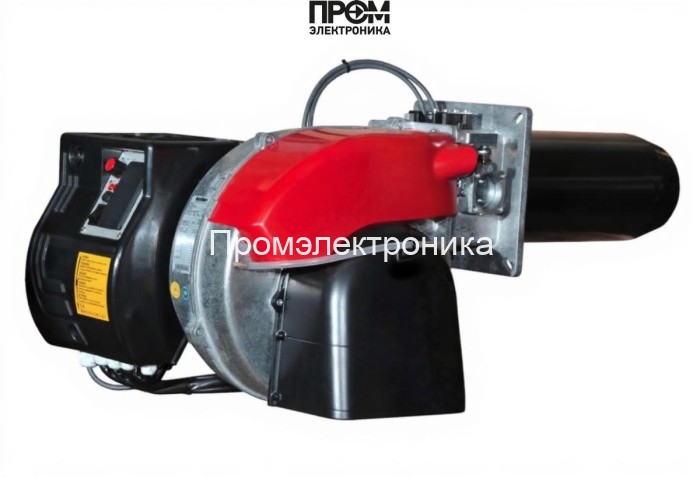

Газовая горелка Ecoflam MAX GAS 350 PR MD TC MET SR — техническое описание и состав

Предлагаем техническое описание газовой горелки Ecoflam MAX GAS 350 PR (арт. 3142287). Модель спроектирована для промышленного и коммунально-бытового применения при нагрузках 100–350 кВт. Конструкция ориентирована на долговременную эксплуатацию в диапазоне температур от -10 до +60 °C, класс защиты IP40, пиковый уровень шума 73 дБ. Ключевая задача — стабильное сжигание природного и сжиженного газа с минимальными выбросами и возможностью точной автоматизации процессов горения.

Ключевые технические параметры

• Диапазон мощности: 100–350 кВт
• Тип пламенной трубы: короткая, длина 175 мм
• Электропитание: 220 В, электродвигатель 300 Вт (потребляемая мощность 600 Вт)
• Рабочее противодавление: 0–6 мбар
• Класс пылевлагозащиты: IP40; рабочая температура: -10…+60 °C
• Соответствие нормам низких выбросов NOx (EN 676)

Состав и основные узлы горелки

Ниже перечислены критические компоненты, формирующие работоспособность и безопасность установки. В описании указаны элементы, наличие которых обеспечивает стабильность розжига, контроль пламени и управление подачей топлива/воздуха.

• Топливный насос — обеспечивает стабильное и дозированное давление подачи топлива/газа в рампу; рекомендован подбор с защитой от гидроударов и переменным температурным режимом.
• Датчик пламени — оптический или ионизационный контролер для мгновенного контроля наличия факела и отключения при его затухании.
• Топочный автомат (блок управления) — Siemens LME 22 обеспечивает программируемую логику переходов режимов, диагностику и интерфейс для интеграции в АСУ ТП.
• Трансформатор розжига — высоковольтный блок для создания искрового разряда на электродах при старте.
• Реле давления — контролирует давление в камере сгорания и защищает систему при отклонениях от заданных параметров.
• Форсунки — комплектуемые в зависимости от типа газа (природный/LPG); обеспечивают корректную форсировку и распределение топливной смеси.
• Сервопривод — отвечает за точное позиционирование заслонок и дозирующих элементов при переходах режимов горения.
• Клапан — газовый запорный и предохранительный клапаны с быстрым срабатыванием для аварийного отключения подачи топлива.
• Электроды — элементы розжига и контроля искрообразования, выполненные из износостойких материалов для длительного ресурса.

Эксплуатация и обслуживание

• Регламентные проверки: контроль форсунок, электродов и датчика пламени — по нормативам или при смене топлива;
• Профилактика блока управления и трансформатора розжига — проверка контактов и изоляции перед пуском сезона;
• Замена сервопривода и клапанов — при нарушениях точности управления или обнаружении утечек.
