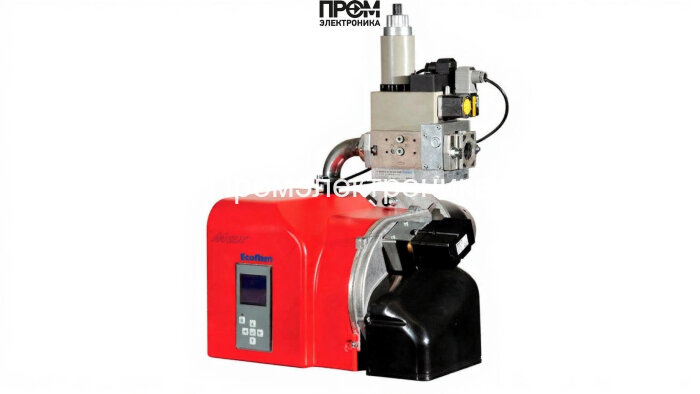

Газовая горелка Ecoflam MAX GAS 250 LN PAB TL GN TW SR — техническое описание

Данный документ предназначен для инженеров, проектировщиков и сервисных специалистов. Горелка Ecoflam MAX GAS 250 LN PAB TL GN TW SR представляет собой двухступенчатое газовое оборудование класса Low NOx, спроектированное для надёжной работы в диапазоне мощности 60–240 кВт. Конструкция ориентирована на минимизацию эмиссии, простоту интеграции в котельные и теплотехнические линии и удобство сервисного обслуживания.

Ключевые конструктивные элементы

• Корпус и каркас — лёгкий анодированный алюминиевый моноблок, обеспечивающий жёсткость и антикоррозионную защиту.
• Пламенная труба — удлинённая длиной 280 мм, адаптируемая под тип камеры сгорания.
• Воздушный тракт и вентилятор — высокопроизводительный привод 200 Вт для стабильного воздухообмена при номинальной подаче.
• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях давления в системе.
• Газовая рампа и форсунки — комплект форсунок и газовая рампа с резьбовыми соединениями (Rp 1 1/4", Rp 1", Rp 3/4") для точной дозировки топлива.
• Трансформатор розжига и электроды — надёжная система воспламенения с быстрым разрядом и контактной стабилизацией искры.
• Датчик пламени — быстро реагирующий оптический/ионный датчик для мониторинга наличия пламени и безопасного автоматического отключения.
• Топочный автомат и блок управления — цифровая логика с диагностикой, отображением ошибок и возможностью интеграции в внешнюю систему управления.
• Реле давления — контроль перепада и противодавления в топливном тракте, блокировка при превышении пределов.
• Сервопривод и клапан — точное двухступенчатое регулирование подачи топлива и воздуха, автоматизированное управление режимами работы.

Технические характеристики и эксплуатация

• Диапазон мощности: 60–240 кВт; двухступенчатая регулировка обеспечивает экономичную работу при частичных нагрузках.
• Электропитание: 220 В; потребляемая электрическая мощность 400 Вт.
• Класс пылевлагозащиты: IP40; рабочая температура от −10 до +60 °C.
• Противодавление: 0–5 мбар; масса 11.5 кг; габариты 56×43.5×26.4 см.
• Уровень шума на рабочем режиме около 70 дБ; адаптирована под промышленное и коммунальное применение.

Интеграция, монтаж и обслуживание

• Монтаж выполняется с учётом требований EN 303 и профильных стандартов; необходим надёжный крепёж и выверка оси пламенной трубы относительно камеры сгорания.
• При подключении проверять соответствие резьбы и герметичность газовой рампы, корректировать форсунки под тип топлива (природный/сжиженный газ).
• Ежемесячная визуальная проверка топливного насоса, состояния электродов и датчика пламени; ежегодная поверка трансформатора розжига и реле давления.
• Регламентное обслуживание сервопривода и клапана — смазка подвижных частей и проверка точности позиционирования, замена форсунок при ухудшении качества распыла.

Безопасность и преимущества

• Комплексная система контроля (датчик пламени, реле давления, топочный автомат) гарантирует быстрый перевод оборудования в безопасное состояние при отклонениях.
• Низкие выбросы NOx и энергоэффективная двухступенчатая схема снижает эксплуатационные расходы и упрощает соответствие экологическим нормам.
• Модульная конструкция упрощает сервис — доступ к трансформатору розжига, электродам и форсункам без демонтажа основного корпуса.

Рекомендуется привлекать сертифицированный сервис при пусконаладочных работах и соблюдать регламент обслуживания для обеспечения долговременной и безопасной работы горелки Ecoflam MAX GAS 250.
