Elco

Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM

Все товары Elco →

Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM. Вид топлива: газовая; Мощность горелки: от 400 до 3200 кВт; Исполнение горелки: прогрессивная.

Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KMУвеличить фото

Основные характеристики

Бренды
Elco
Вес
135 кг
Вид топлива
газовая
Мощность горелки
от 400 до 3200 кВт
Тип соединения
DN 65
Длина пламенной трубы
450 мм
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 400 до 3200 кВт · от 0 до 15 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 450 мм · с головой сгорания, с газовой рампой

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 400 до 3200 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; длина пламенной трубы: 450 мм; противодавление: от 0 до 15 мбар; комплектация: с головой сгорания, с газовой рампой.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания, с газовой рампой. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM
Бренды
Elco
Вес
135 кг
Вид топлива
газовая
Мощность горелки
от 400 до 3200 кВт
Тип соединения
DN 65
Длина пламенной трубы
450 мм
Класс пылевлагозащиты
IP41
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
с головой сгорания, с газовой рампой
Электродвигатель
4000 Вт
Потребляемая электрическая мощность
5500 Вт
Страна бренда
Италия
Противодавление
от 0 до 15 мбар
Тип пламенной трубы
стандартная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

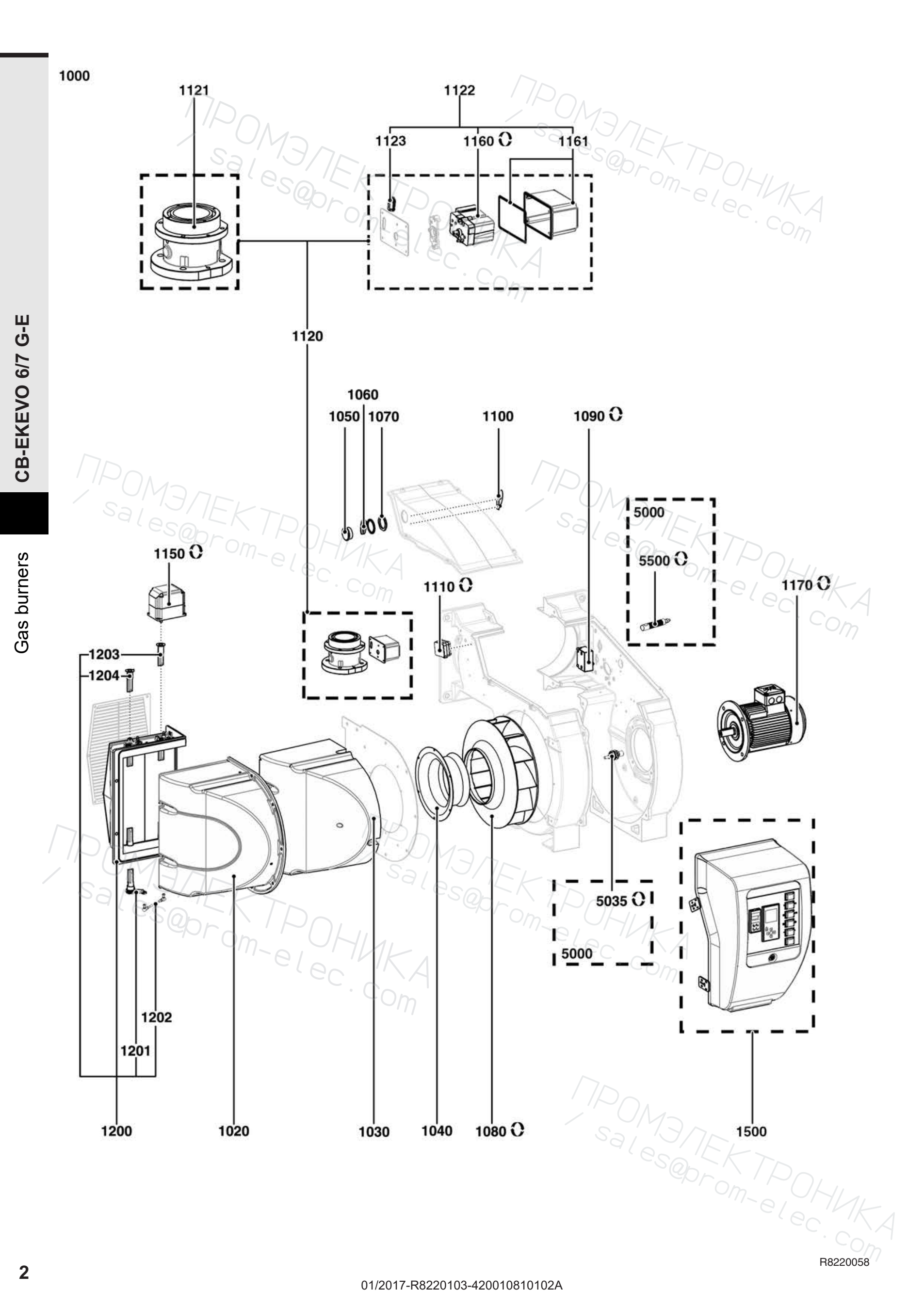

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM
Открыть схему в полном размере ↗Документ 420010810102A · R8220103-03 - 30/01/2017 · страница 2

Запчасти на схеме

  1. Поз. 1020
    Кожух 520X423X337/возду.камера EKEVO 6-7 Elco 65312332

    Артикул: 65312332

    Период по каталогу: 01-2014 — конец периода не указан

  2. Поз. 1030
    Звукоизоляция/воздушный блок Elco 492x418x334 мм, 65312333

    Артикул: 65312333

    Период по каталогу: 01-2014 — конец периода не указан

  3. Поз. 1040
    Воздушное кольцо Ecoflam 65311490

    Артикул: 65311490

    Период по каталогу: 01-2014 — конец периода не указан

  4. Поз. 1050
    Окно смотровое 55X21 Elco 1180603227

    Артикул: 1180603227

    Период по каталогу: 01-2014 — конец периода не указан

  5. Поз. 1060
    Крышка D61/55/глазка для контроля Elco 1188052260

    Артикул: 1188052260

    Период по каталогу: 01-2014 — конец периода не указан

  6. Поз. 1070
    Гайка M48X1,5 Elco 1180559591

    Артикул: 1180559591

    Период по каталогу: 01-2014 — конец периода не указан

  7. Поз. 1080
    Рабочее колесо вентилятора Ø438 x 89 мм

    Артикул: 65311489

    Период по каталогу: 01-2014 — конец периода не указан

  8. Поз. 1090
    Трансформатор розжига Elco EBI4 1P 052F4040

    Артикул: 65311471

    Период по каталогу: 01-2014 — конец периода не указан

  9. Поз. 1100
    Зеркало/глазок для контроля пламени Elco 65311472

    Артикул: 65311472

    Период по каталогу: 01-2014 — конец периода не указан

  10. Поз. 1110
    Реле давления Elco LGW 50 A2P

    Артикул: 65311595

    Исполнение: 2,5-50mb

    Период по каталогу: 01-2014 — конец периода не указан

  11. Поз. 1120
    Газовая заслонка с приводом в сборе Elco 65312321

    Артикул: 65312321

    Период по каталогу: 01-2014 — конец периода не указан

  12. Поз. 1121
    Клапан газовый DN80 D127 CPL. Elco 65312322

    Артикул: 65312322

    Период по каталогу: 01-2014 — конец периода не указан

  13. Поз. 1122
    Газовый привод в сборе STE4.5 B037/6-R 0,8NM Elco 65312323

    Артикул: 65312323

    Период по каталогу: 01-2014 — конец периода не указан

  14. Поз. 1123
    Уплотнение 34X15 D6,2 Elco 65312458

    Артикул: 65312458

    Период по каталогу: 01-2014 — конец периода не указан

  15. Поз. 1150
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Период по каталогу: 01-2014 — конец периода не указан

  16. Поз. 1160
    Привод STE 4,5 BO37/6 R Elco 65300980

    Артикул: 65300980

    Период по каталогу: 01-2014 — конец периода не указан

  17. Поз. 1161
    Кожух 125X79X73/серводвигатель STE 4,5 Elco 65312327

    Артикул: 65312327

    Период по каталогу: 01-2014 — конец периода не указан

  18. Поз. 1170
    Электродвигатель Ecoflam 4,0 кВт 400/690V D28

    Артикул: 65312556

    Период по каталогу: 01-2014 — конец периода не указан

  19. Поз. 1200
    Воздушная заслонка Elco 65312328

    Артикул: 65312328

    Период по каталогу: 01-2014 — конец периода не указан

  20. Поз. 1201
    Рычаг D35 R55 80° D24 L100/воздушная заслонка Elco 65312331

    Артикул: 65312331

    Период по каталогу: 01-2014 — конец периода не указан

  21. Поз. 1202
    Стержень D10X145 M6 воздушная заслонка Elco 65312330

    Артикул: 65312330

    Период по каталогу: 01-2014 — конец периода не указан

  22. Поз. 1203
    Ось заслонки воздуха D34/25X100 плоская L55 Elco 65312329

    Артикул: 65312329

    Период по каталогу: 01-2014 — конец периода не указан

  23. Поз. 1204
    Ось заслонки воздуха D34/25X100 + указатель Elco 65312459

    Артикул: 65312459

    Период по каталогу: 01-2014 — конец периода не указан

  24. Поз. 5035
    Датчик NAMUR NI5-G12-Y1+кабель 5 METER Elco 65312550

    Артикул: 65312550

    Период по каталогу: 01-2014 — конец периода не указан

  25. Поз. 5500
    Датчик пламени Elco FFS 08UV-1 659D31-0130L

    Артикул: 65312274

    Исполнение: ETA EXT

    Период по каталогу: 01-2014 — конец периода не указан

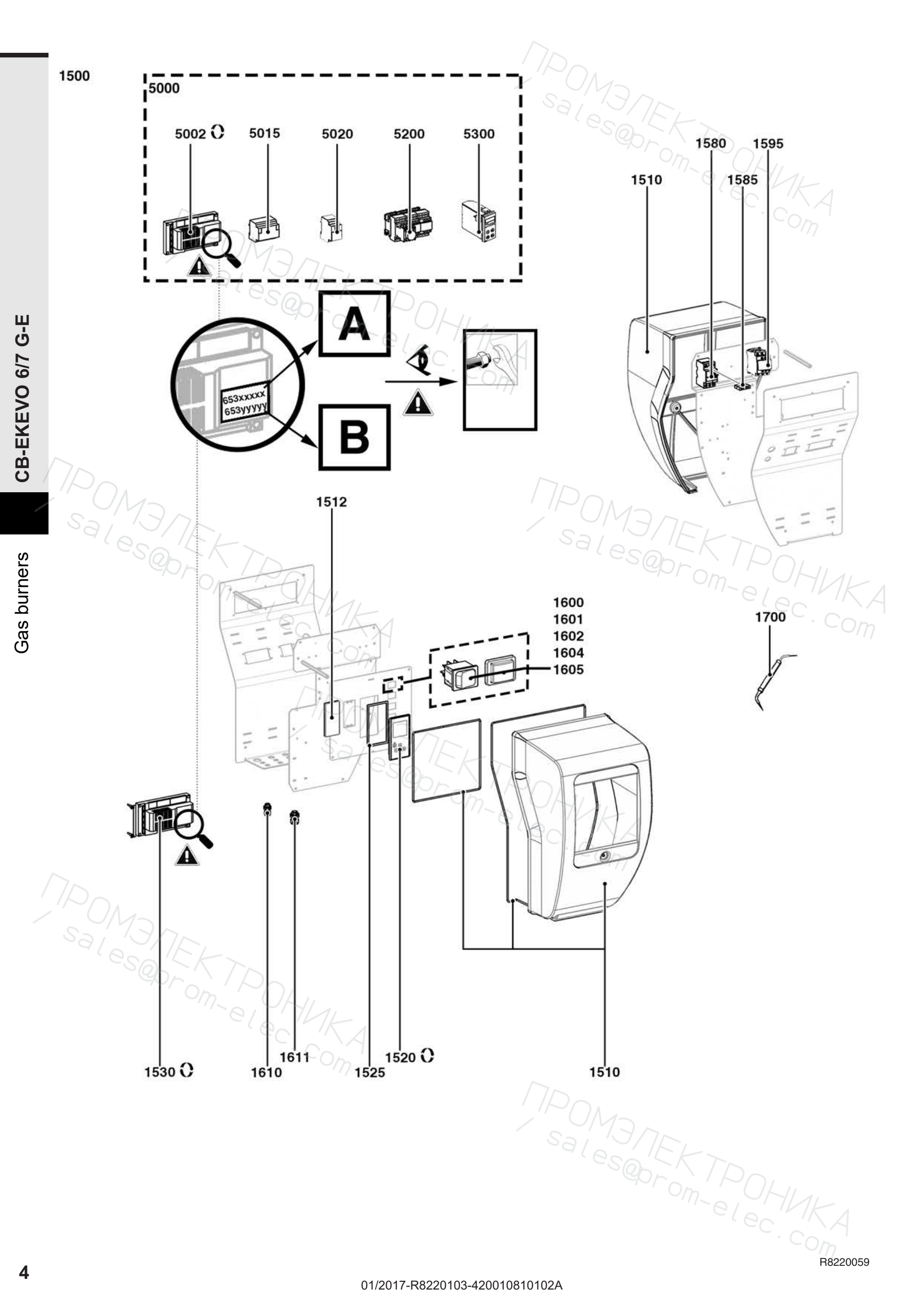

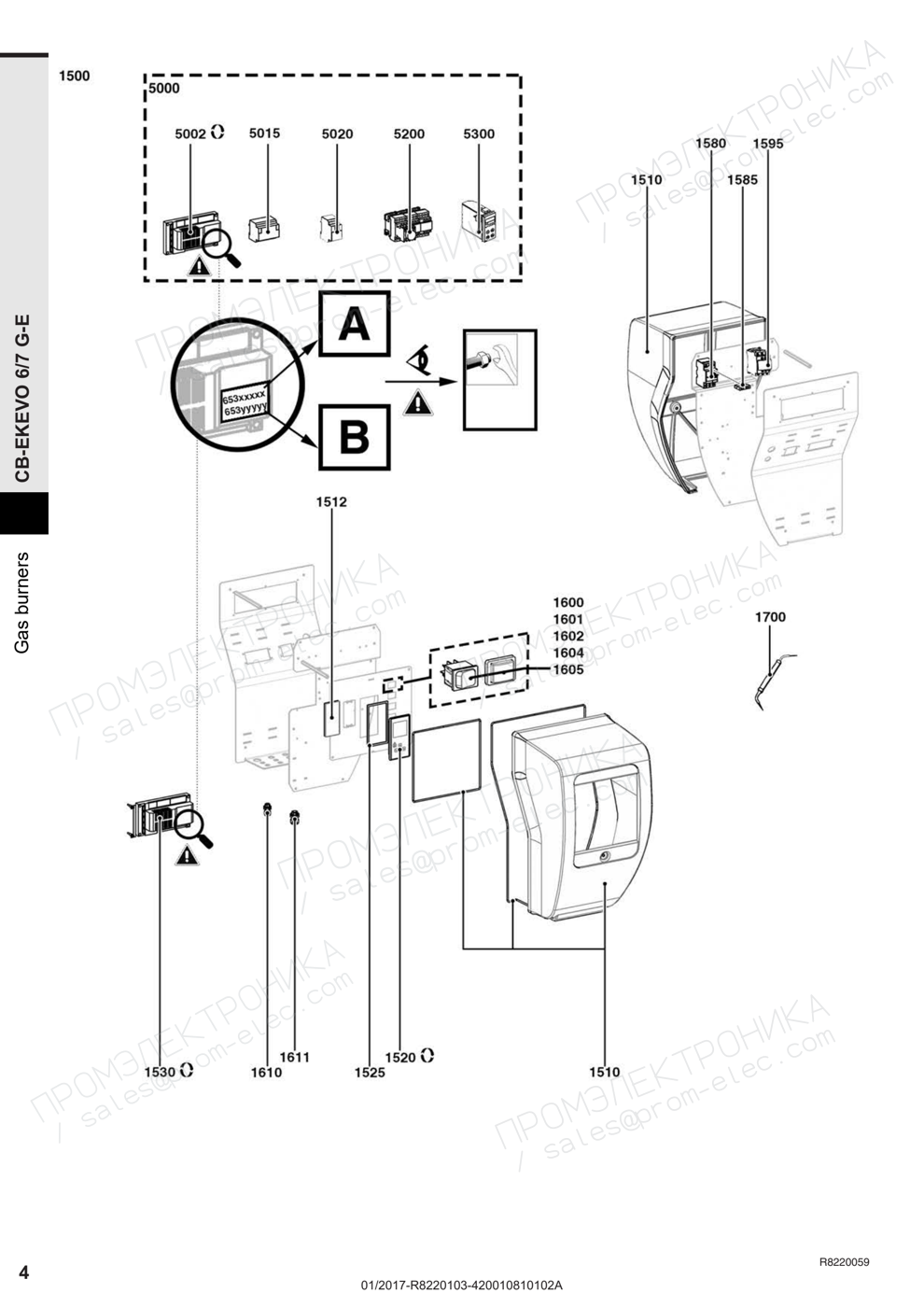

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM
Открыть схему в полном размере ↗Документ 420010810102A · R8220103-03 - 30/01/2017 · страница 4

Запчасти на схеме

  1. Поз. 1510
    Крышка 374X621X331/ELECTRIC PANEL EKEVO Elco 65312340

    Артикул: 65312340

    Период по каталогу: 01-2014 — конец периода не указан

  2. Поз. 1512
    Затвор 92X45 IP54/RWF Elco 65312338

    Артикул: 65312338

    Период по каталогу: 01-2014 — конец периода не указан

  3. Поз. 1520
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 01-2014 — конец периода не указан

  4. Поз. 1525
    Прокладка/DISPLAY 152/140X80/70X2 Elco 65311364

    Артикул: 65311364

    Период по каталогу: 01-2014 — конец периода не указан

  5. Поз. 1530
    Блок управления BT320 G-E, G-EU3 Elco 65312451

    Артикул: 65312451

    Период по каталогу: 01-2014 — конец периода не указан

  6. Поз. 1580
    Выключатель электродвигателя автоматический SCH 3-4KW GV2ME14 Elco 65311794

    Артикул: 65311794

    Период по каталогу: 01-2014 — конец периода не указан

  7. Поз. 1585
    Вспомогательный переключатель SCH GVA E11 Elco 65311795

    Артикул: 65311795

    Период по каталогу: 01-2014 — конец периода не указан

  8. Поз. 1595
    Контактор SCH LC1-D09P7 3-4KW Elco 65311793

    Артикул: 65311793

    Период по каталогу: 01-2014 — конец периода не указан

  9. Поз. 1600
    Лампа сигнальная 32X22,5X21 COM.0401S 8S Elco 65312334

    Артикул: 65312334

    Период по каталогу: 01-2014 — конец периода не указан

  10. Поз. 1601
    Переключатель 2 POS. ON-ON 0401.1.DEV T2 Elco 65312335

    Артикул: 65312335

    Период по каталогу: 01-2014 — конец периода не указан

  11. Поз. 1602
    Переключатель 3 POS. ON-OFF-ON 0401.1 T2 Elco 65312336

    Артикул: 65312336

    Период по каталогу: 01-2014 — конец периода не указан

  12. Поз. 1604
    Переключатель COM 2 POS. MOMENT. 0401.1 Elco 65312337

    Артикул: 65312337

    Период по каталогу: 01-2014 — конец периода не указан

  13. Поз. 1605
    Заглушка выключателей пластиковая на панели щита горелки Elco 65312341

    Артикул: 65312341

    Период по каталогу: 01-2014 — конец периода не указан

  14. Поз. 1610
    Сальник ввода кабеля CLICK M20 D19/13,5X45 Elco 65311758

    Артикул: 65311758

    Период по каталогу: 01-2014 — конец периода не указан

  15. Поз. 1611
    Сальник ввода кабеля CLICK M16 D11,6/9,5X42 Elco 65311451

    Артикул: 65311451

    Период по каталогу: 01-2014 — конец периода не указан

  16. Поз. 1700
    Инструменты WAGO 2009-309 Elco 65311446

    Артикул: 65311446

    Период по каталогу: 01-2014 — конец периода не указан

  17. Поз. 5002
    Блок управления BT320 базовые настройки Elco 65312445

    Артикул: 65312445

    Период по каталогу: 01-2014 — конец периода не указан

  18. Поз. 5002
    Блок управления BT330 базовые настройки Elco 65312446

    Артикул: 65312446

    Период по каталогу: 01-2014 — конец периода не указан

  19. Поз. 5002
    Блок управления BT320 спец. настройки Elco 65312448

    Артикул: 65312448

    Период по каталогу: 01-2014 — конец периода не указан

  20. Поз. 5002
    Блок управления BT330 спец. настройки Elco 65312449

    Артикул: 65312449

    Период по каталогу: 01-2014 — конец периода не указан

  21. Поз. 5002
    Блок управления BT320 G-E, G-EU3 (+рег. чрп) Elco 65312452

    Артикул: 65312452

    Период по каталогу: 01-2014 — конец периода не указан

  22. Поз. 5010
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 01-2014 — конец периода не указан

  23. Поз. 5020
    Модуль VSM100 (LSB-M 667R0200-1) BT3 Elco 65311918

    Артикул: 65311918

    Период по каталогу: 01-2014 — конец периода не указан

  24. Поз. 5200
    Пускатель двигателя Elco 65311948

    Артикул: 65311948

    Период по каталогу: 01-2014 — конец периода не указан

  25. Поз. 5300
    Контроллер Elco RWF55.50A9

    Артикул: 65114033

    Период по каталогу: 01-2014 — конец периода не указан

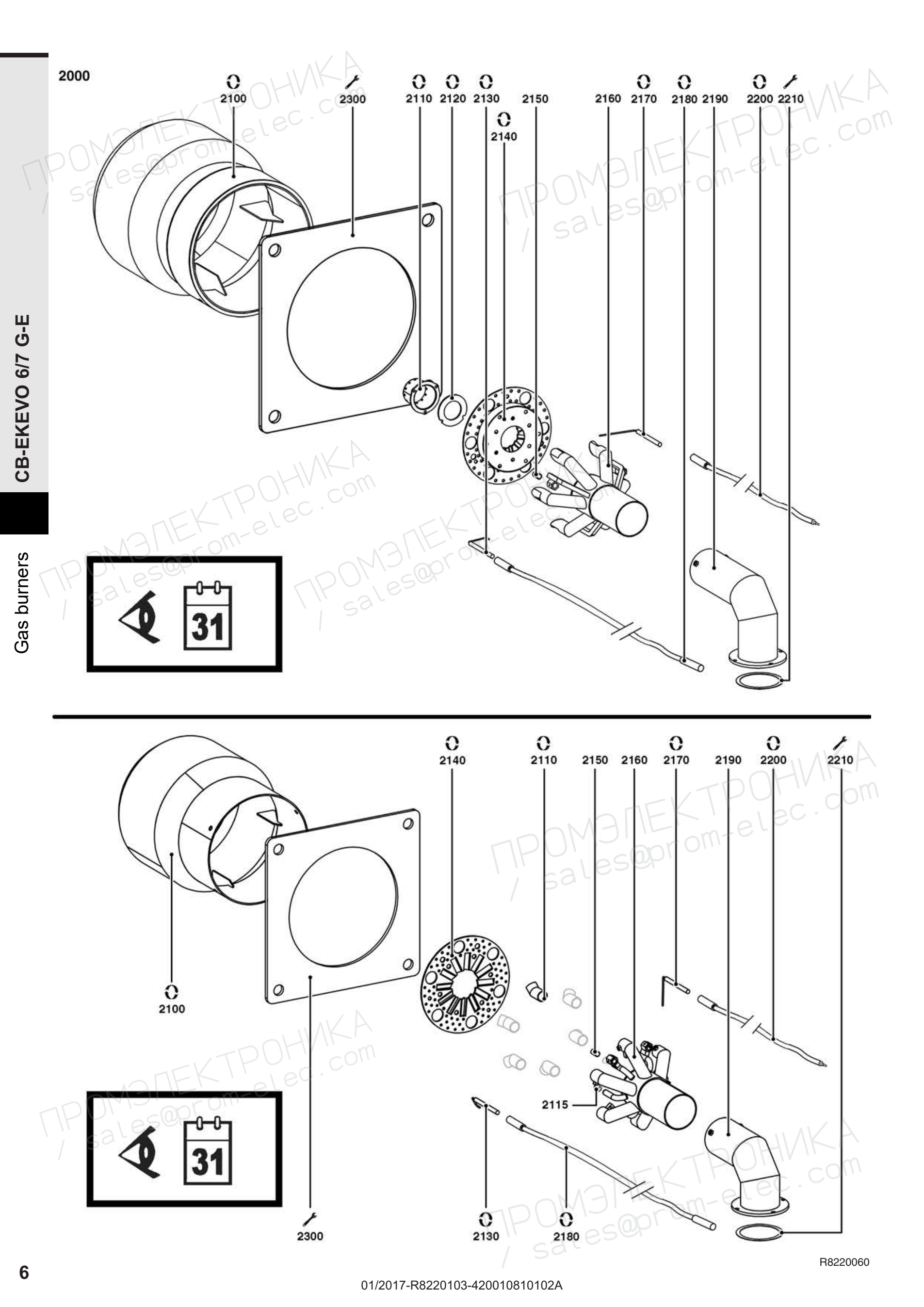

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Газовая горелка Elco EK-EVO 6.2900 G-E/BT3/KM
Открыть схему в полном размере ↗Документ 420010810102A · R8220103-03 - 30/01/2017 · страница 6

Запчасти на схеме

  1. Поз. 2100
    Сопло горелки D263/320/290 L500 Elco 65312509

    Артикул: 65312509

    Исполнение: KM

    Период по каталогу: 01-2014 — конец периода не указан

  2. Поз. 2110
    Диффузор газа D25/14 L40 45° Elco 65313934

    Артикул: 65313934

    Исполнение: с 05/16

    Период по каталогу: 01-2014 — конец периода не указан

  3. Поз. 2110
    Диффузор Ecoflam Ø59 x 50 мм, 65321608

    Артикул: 65321608

    Исполнение: до 04/16

    Период по каталогу: 01-2014 — конец периода не указан

  4. Поз. 2115
    Форсунка Elco 65313960

    Артикул: 65313960

    Период по каталогу: 01-2014 — конец периода не указан

  5. Поз. 2120
    Прокладка газового диффузора D74/45X3 Elco 65321060

    Артикул: 65321060

    Исполнение: до 04/16

    Период по каталогу: 01-2014 — конец периода не указан

  6. Поз. 2130
    Электрод розжига Elco 65311484

    Артикул: 65311484

    Исполнение: до 04/16

    Период по каталогу: 01-2014 — конец периода не указан

  7. Поз. 2130
    Электрод розжига Elco 100 мм, 65313948

    Артикул: 65313948

    Исполнение: с 05/16

    Период по каталогу: 01-2014 — конец периода не указан

  8. Поз. 2140
    Диск-завихритель пламени D230/70 12 лопастей 6 DRILL. Elco 65313944

    Артикул: 65313944

    Исполнение: с 05/16

    Период по каталогу: 01-2014 — конец периода не указан

  9. Поз. 2140
    Уравнительный диск Ø230 / 60 мм

    Артикул: 65320742

    Исполнение: до 04/16

    Период по каталогу: 01-2014 — конец периода не указан

  10. Поз. 2150
    Втулка-держатель электрода розжига D12/10X20 Elco 65311483

    Артикул: 65311483

    Период по каталогу: 01-2014 — конец периода не указан

  11. Поз. 2160
    Огневая головка смесительного устройства L230 D190/84 6 трубок D28 Elco 65313933

    Артикул: 65313933

    Исполнение: с 05/16

    Период по каталогу: 01-2014 — конец периода не указан

  12. Поз. 2160
    Огневая головка смесительного устройства L235 D190/80+трубки D28 Elco 65321666

    Артикул: 65321666

    Исполнение: до 04/16

    Период по каталогу: 01-2014 — конец периода не указан

  13. Поз. 2170
    Электрод ионизации Elco 125 мм, 65320892

    Артикул: 65320892

    Период по каталогу: 01-2014 — конец периода не указан

  14. Поз. 2180
    Комплект кабелей поджига 1500 мм

    Артикул: 1728777751

    Период по каталогу: 01-2014 — конец периода не указан

  15. Поз. 2190
    Труба подачи газа 90° пламенной трубы горелки D130/89 L294/115 Elco 65311533

    Артикул: 65311533

    Исполнение: KM

    Период по каталогу: 01-2014 — конец периода не указан

  16. Поз. 2200
    Кабель ионизации 2930 мм

    Артикул: 65312457

    Период по каталогу: 01-2014 — конец периода не указан

  17. Поз. 2210
    О-кольцо уплотнительное 6387 D97,79X5,33 NBR Elco 65311491

    Артикул: 65311491

    Период по каталогу: 01-2014 — конец периода не указан

  18. Поз. 2300
    Прокладка фланца горелки горелки 400X400X8 D285 Elco 65312538

    Артикул: 65312538

    Период по каталогу: 01-2014 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

1 854 640 ₽

Фотографии товара

Открыть файл Стрелки — следующее фото · Esc — закрыть
