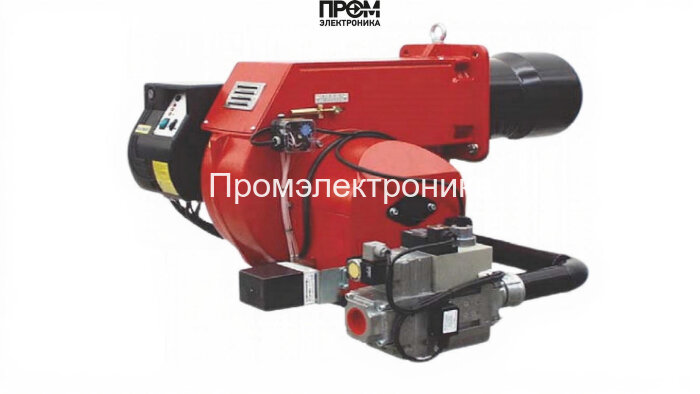

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S-Rampa

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S‑Rampa — техническое описание

Предлагаемая промышленная газовая горелка Ecoflam BLU 2000.1 PR TL спроектирована для стабильной и экономичной работы в диапазоне мощности 414–2150 кВт. Конструкция ориентирована на длительную эксплуатацию в стационарных котельных и технологических установках с требованием высокой повторяемости тепловой отдачи, энергоэффективности и соответствия современным экологическим стандартам.

Ключевые параметры

• Тип топлива: газ (метан, пропан)
• Мощность: 414–2150 кВт
• Питание: 220/380 В; электродвигатель 4000 Вт; потребляемая мощность 5500 Вт
• Длина пламенной трубы: 545 мм (удлинённая)
• Противодавление: 0–11 мбар; класс защиты IP40; уровень шума 84 дБ
• Вес: 175 кг; габариты: 127.5 × 71.2 × 55.5 см
• Соединения: Rp 1 1/2" / Rp 2" / DN 65–80; рабочая температура −10…+50 °C

Состав и критические узлы горелки

Конструктивно горелка состоит из прочного стального корпуса с монтажной рамой, огневой головы с удлинённой пламенной трубой и интегрированных узлов управления и безопасности. Основные детали, формирующие рабочий цикл и безопасность устройства:

• топливный насос — применяется в конфигурациях с газом под давлением или при работе на заменителях, обеспечивает стабильную подачу топлива в рампу;
• датчик пламени — оптический/ионный мониторинг наличия факела, мгновенная блокировка при отсутствии сигналов горения;
• топочный автомат — центральный блок управления последовательностью розжига, контролем переходов между ступенями и логикой безопасного выключения;
• трансформатор розжига — высоковольтный источник для искрового поджига электродов, обеспечивающий надежный запуск в различных условиях;
• реле давления — контроль подачи газа и воздуха, предотвращение работы при несоответствующем давлении в магистрали;
• форсунки — распределяют газ в пламенной голове, обеспечивают оптимальную смесительную геометрию и устойчивость пламени;
• сервопривод — отвечает за позиционирование заслонок/клапанов в автоматическом режиме, обеспечивает точную регулировку подачи воздуха и газа;
• клапан(ы) — запорные и регулирующие элементы газовой рампы с функцией аварийного перекрытия;
• электроды — ионизационные/разрядные элементы для розжига и контроля устойчивости пламени.

Функциональные преимущества и эксплуатация

• Двухступенчатая (прогрессивная) схема обеспечивает плавный переход режимов, минимальные гидравлические и тепловые колебания.
• Удлинённая пламенная труба снижает локальные перегревы и упрощает позиционирование пламени по камере сгорания.
• Модульность узлов — быстрый доступ к фильтрам, клапанам и электродам, упрощённое техобслуживание и сокращение времени простоя.
• Система безопасности включает датчики пламени, реле давления и топочный автомат с логикой блокировок и автоматическим рестартом при устранении неисправности.

Техническое решение Ecoflam BLU 2000.1 PR TL подходит для интеграции в современные тепловые узлы с требованиями энергоэффективности 2026 года: минимизация потерь при пиковых переходах, поддержание заданного профиля выбросов и возможность реализации опций электронного модулятора мощности.
