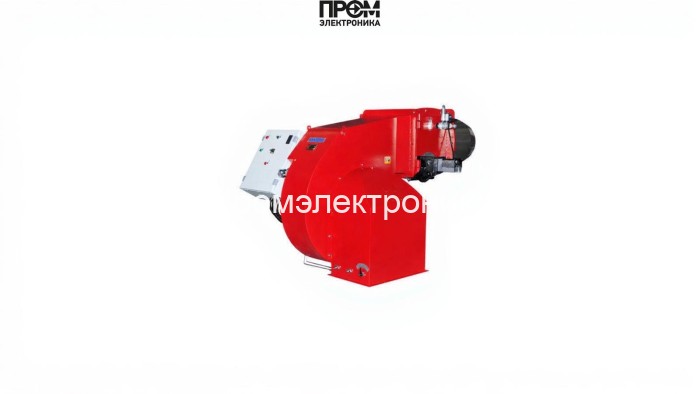

Техническое описание газовой горелки Ecoflam BLU 18000.1 PR TC

Ecoflam BLU 18000.1 PR TC — промышленная газовая горелка итальянского производства, спроектированная для надежной работы в котлоагрегатах и технологических теплогенераторах. Модель обеспечивает тепловую мощность в диапазоне 4 000–17 000 кВт, поддерживая работу на природном газе и пропанах (G20, G25, G30, G31). Конструкция рассчитана на эксплуатацию при противодавлении до 38 мбар и температурном диапазоне −10…+60 °C. Корпус и электрическая панель соответствуют классу защиты IP55, что гарантирует устойчивость к пыли и брызгам воды.

Конструктивные узлы и основные компоненты

• Топливный насос — обеспечивает стабильную подачу газа на газовую рампу при изменяющихся рабочих условиях.
• Датчик пламени — оптический/ионный контроль стабильности горения и быстрые аварийные блокировки.
• Топочный автомат (LFL / LGK) — система управления запуском/остановом, последовательностью розжига и защитными алгоритмами.
• Трансформатор розжига — генерирует искровой ток для надежного поджига в широком диапазоне давлений.
• Реле давления — контролирует минимальные и максимальные значения давления в газовой рампе, обеспечивает безопасность подачи топлива.
• Форсунки и газовая рампа — дозирующее устройство с фильтрацией газа и электромагнитными клапанами для точного регулирования расхода.
• Сервопривод — управляет позиционированием газового клапана/дросселя при прогрессивном или модулирующем режимах.
• Клапан (электромагнитный и запорный) — обеспечивает герметичность и аварийное перекрытие подачи топлива.
• Электроды — ионизационный контроль и долговременная стабильность розжига и контроля пламени.

Ключевые технические параметры

• Мощность: 4 000–17 000 кВт
• Длина пламенной трубы: 590 мм (короткая труба)
• Электропитание: 220 В / 380 В; электродвигатель 55 000 Вт
• Противодавление: 0–38 мбар; тип соединения DN 125 / DN 100
• Класс защиты: IP55; уровень шумa: 97.3 дБ

Особенности эксплуатации и интеграции

• Двухблочная конструкция упрощает монтаж и техническое обслуживание.
• Совместимость с PID-регуляторами для перехода в электронную модуляцию мощности и оптимизации расхода топлива.
• Упрощённый доступ к пламенной голове и форсункам для быстрой очистки и поверочного контроля.
• Рекомендуется регулярная проверка датчиков пламени, реле давления и состояния электродов для поддержания безопасности и эффективности.

Ecoflam BLU 18000.1 PR TC — решение для промышленных котлов, где критичны стабильность горения, точная дозировка топлива и интеграция в автоматизированные системы управления. Проектирование и подбор опций (PID, дополнительные датчики, комплекты форсунок) выполняются с учётом параметров камеры сгорания и требований к выбросам.
