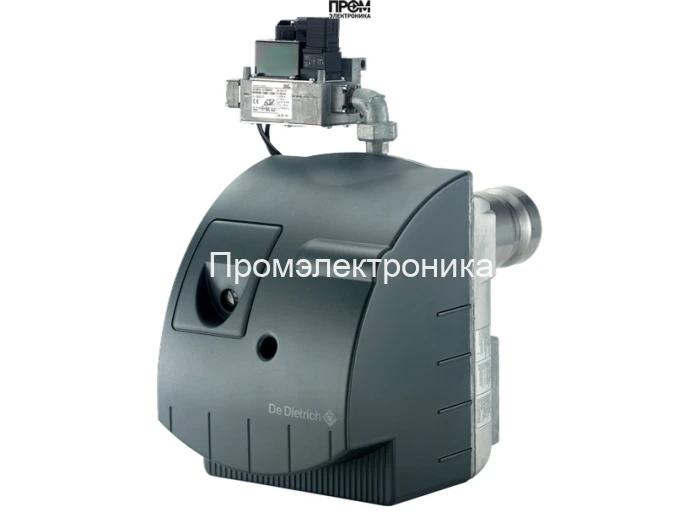

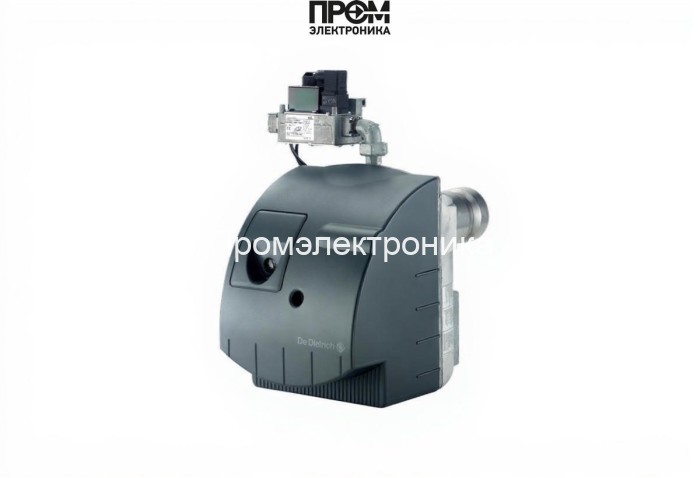

Газовая горелка De Dietrich G 203/2 N — техническое описание

Представленная модификация De Dietrich G 203/2 N — модулируемая газовая горелка профессионального уровня, спроектированная для стабильной и экономичной работы в системах отопления и технологического нагрева. Устройство оптимизировано под диапазон мощности 50–123 кВт и обеспечивает низкие выбросы NOx при точном управлении подачей топлива и воздуха. В описании приведены ключевые конструктивные узлы, рабочие параметры и эксплуатационные рекомендации для инженеров и сервисных специалистов.

Ключевые технические параметры

• Мощность: 50–123 кВт (модуляция нагрузки);
• Электропитание: 220 В; потребляемая мощность ≈ 230 Вт;
• Расход газа: 5.29–13.02 нм³/ч; массовый расход топлива: 3.88–9.56 кг/ч;
• Вес: 19 кг; габариты: 75.5 × 25.9 × 53.8 см;
• Экологический класс: класс 3, NOx < 80 мг/кВт·ч; электронный розжиг.

Конструкция и составные элементы

Конструкция горелки выполнена по модульному принципу: каждый узел доступен для диагностики и замены. Основные детали и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу газа и точность модуляции при изменении нагрузки;
• Датчик пламени (ионизационный) — мгновенно фиксирует наличие/отсутствие пламени и передаёт сигнал в блок управления;
• Топочный автомат — промышленный контроллер, управляющий последовательностью розжига, модуляцией и защитными функциями;
• Трансформатор розжига — формирует высоковольтный импульс для поджига смеси через электроды;
• Реле давления — контролирует параметры газовой и воздушной магистралей, реализует защитные блокировки при отклонениях;
• Форсунки — обеспечивают заданную геометрию факела и оптимальное распыление/формирование газовоздушной смеси;
• Сервопривод — исполнительный механизм регулировки подачи воздуха и открытия клапана модуляции;
• Клапан (вентиль газовый) — аварийное и рабочее перекрытие подачи топлива с высокой степенью герметичности;
• Электроды — рабочие элементы розжига и контроля искрообразования, рассчитанные на длительный ресурс.

Особенности эксплуатации и сервис

• Рекомендуется пусконаладка квалифицированным сервисным инженером с измерением расхода и регулировкой модуляции.
• Плановые проверки: проверка ионизационного датчика, целостности электродов, состояния форсунок и герметичности клапанов.
• Для минимизации выбросов и поддержания энергоэффективности — регулярная чистка воздушных каналов и корректировка подачи топлива.

De Dietrich G 203/2 N — решение для профессиональных котельных и промышленных установок, где требуется точная модуляция, надёжный розжиг и расширенные защитные функции. Интеграция ключевых узлов (топливный насос, датчики, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды) обеспечивает высокую эксплуатационную надёжность и соответствие требованиям 2026 года по энергоэффективности и экологичности.
