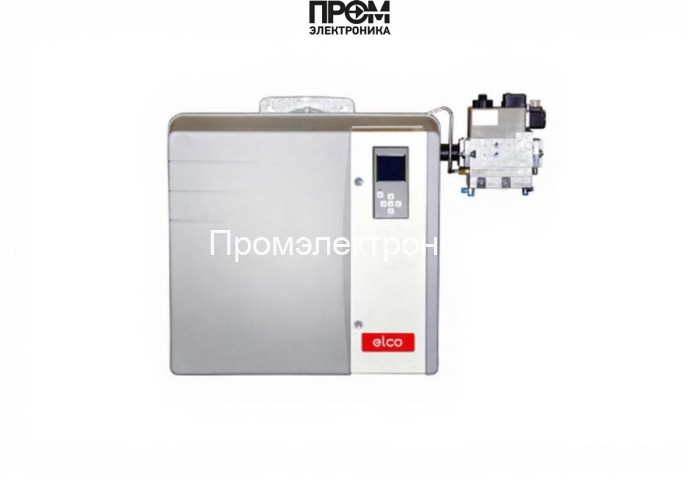

Газовая горелка Elco VG 5.950 M V /PED KL d421

Газовая горелка Elco VG 5.950 M V /PED KL d421 — техническое описание и состав

Техническое описание предназначено для инженеров, сервисных специалистов и проектировщиков котельных. Горелка Elco VG 5.950 M V /PED KL d421 — промышленная двухступенчатая электронномодулируемая установка для сжигания природного газа и пропана. Основные эксплуатационные параметры: диапазон мощности 160–950 кВт, пламенная труба 435 мм, питание 220 В, потребляемая электрическая мощность 1884 Вт, степень защиты IP21, вес 88 кг. Технология Low NOx обеспечивает низкий уровень выбросов при соблюдении регламентов EN 676.

Ключевые функциональные узлы

• Топливный насос — дозирование газа и обеспечение стабильного давления на рампе d421; рассчитан на рабочее противодавление 0–9 мбар.
• Датчик пламени — оптический/ионный контроль наличия пламени с быстрым сигналом на блок управления для исключения обратного воспламенения.
• Топочный автомат — микропроцессорный контроллер с хранением настроек (RTC), управляет последовательностью пуска, модуляции и защитами.
• Трансформатор розжига — высоковольтный модуль для формирования искрового зажигания электродов при запуске.
• Реле давления — контроль давления газа и воздуха, интегрируется в логику блокировки и аварийных сигналов.
• Форсунки — сменные сопла рампы, обеспечивают требуемую геометрию факела и подачу газа под заданным давлением.
• Сервопривод — точное управление заслонками и регулировочными элементами при модуляции мощности, совместим с системой Variatron.
• Клапан — многоступенчатая запорная группа (основной и предохранительный клапаны) с контролем герметичности.
• Электроды — заземлённые и искровые электроды для розжига и ионизационного контроля пламени.

Технические преимущества и эксплуатация

• Электронная модуляция обеспечивает точное соответствие тепловой нагрузки котла и минимизацию расхода топлива при частичных режимах.
• Удлинённая пламенная труба 435 мм оптимизирует режим горения и снижает температуру стенок теплообмена, упрощая интеграцию в промышленные котлы.
• IP21 и полипропиленовый кожух защищают электронику в работающих помещениях; при уличном монтаже требуется дополнительная защита.
• Сервисная доступность: быстрый демонтаж пламенной головки и замена форсунок, электродов и клапанов без сложной разборки.

Рекомендации по проектированию

• Проверить соответствие фланцевого подключения Rp 2" и совместимость газовой рампы d421 с топливной системой площадки.
• Учесть требования вентиляции котельной и обеспечить возможности диагностики через интерфейс контроллера.
• При использовании пропана — адаптировать форсунки и перенастроить топочный автомат согласно паспорту.

Документ носит информационно-технический характер и содержит сведения о составе и узлах горелки, необходимых для монтажа, наладки и планового обслуживания. Для подбора комплектующих и спецификации интеграции в конкретный котёл рекомендуется обратиться к сервисной документации производителя и официальным схемам подключения.
