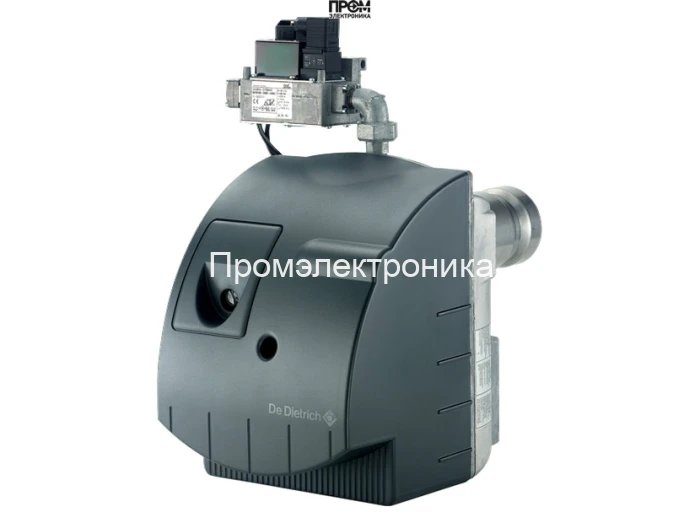

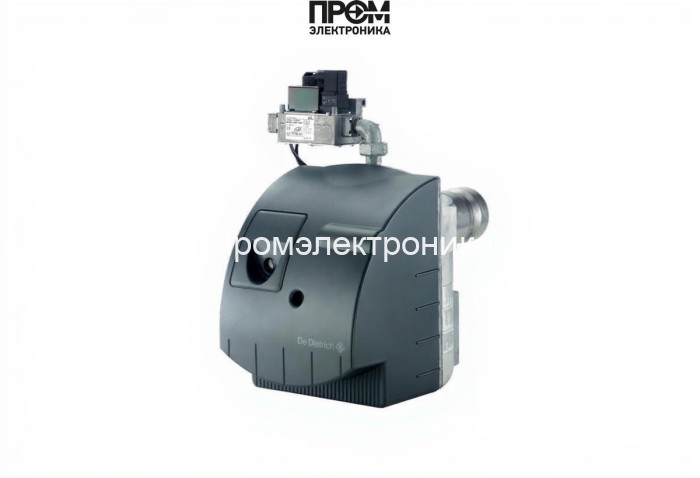

Техническое описание газовой горелки De Dietrich G 110-2 N

Газовая горелка De Dietrich G 110-2 N — промышленно-ориентированное одноступенчатое решение для котельных малой и средней мощности. Заводская настройка под природный газ, возможность переоборудования под пропан комплектом конверсии. Электропитание 220 В, номинальная потребляемая мощность 134 Вт, тепловая мощность в рабочем диапазоне 31–79 кВт, расход газа 1,8–5,5 нм³/ч. Конструкция спроектирована с акцентом на простоту монтажа, безопасность и минимальные регламентные работы.

Комплектующие и ключевые узлы

• Топливный насос — обеспечивает стабильную подачу топлива и поддержание рабочего давления в газовом тракте, уменьшает перепады при колебаниях сети.
• Датчик пламени — надёжный детектор наличия горения (ионный/оптический), выполняет функцию немедленного отключения при погасании пламени.
• Топочный автомат — электронная плата управления последовательностью запуска, контроля ошибок и защитных сценариев.
• Трансформатор розжига — высоковольтный блок для формирования искрового разряда, гарантирующий стабильный и быстрый розжиг в циклических режимах.
• Реле давления — контролирует минимальные и максимальные значения давления в системе, инициирует отключение при аварийных значениях.
• Форсунки — прецизионные распылители с заводской калибровкой для точной дозировки расхода газа в пределах 1,8–5,5 нм³/ч.
• Сервопривод — исполнительный механизм для управления заслонками и регулировки воздушно-топливной смеси в динамических режимах.
• Клапан (газовый) — многоступенчатая запорная система с быстрым закрытием при срабатывании защитных сигналов.
• Электроды — розжиговые и контрольные электроды выполнены из износостойких материалов для длительного ресурса и надёжного контроля искрообразования.

Технические параметры и эксплуатационные особенности

Габаритные размеры 48.2×25.9×46.9 см и масса 14 кг обеспечивают компактную интеграцию в типовые топочные камеры. Корпус с шумоизолирующим кожухом и силиконовыми уплотнениями снижает уровень шума и минимизирует проникновение пыли. Конструкция вентилятора и электродвигателя оптимизирована для работы при питающем напряжении 220 В с потреблением 134 Вт, что обеспечивает требуемую подачу воздуха и стабильность горения.

Интеграция, безопасность и обслуживание

• Монтаж: стандартный раздвижной фланец и комплект крепления, совместимость с котлами De Dietrich и рядом других брендов при проверке фланца и параметров топки.
• Безопасность: многоуровневый контроль — датчик пламени, реле давления и автомат управления работают в связке для моментального закрытия клапана при аварии.
• Обслуживание: регулярная проверка электродов, чистка форсунок и фильтров, проверка топливного насоса и сервоприводов; рекомендованный регламент — не реже одного раза в год при стандартной эксплуатации.
• Конверсия: перевод на сжиженный газ выполняется комплектом переоборудования и перенастройкой форсунок и автоматики квалифицированным сервисом.

Преимущества

• Простая и надёжная одноступенчатая автоматика — минимальные точки отказа.
• Оптимизированная камера сгорания и точные форсунки — низкие выбросы NOx и стабильная теплоотдача.
• Доступность сервисных узлов: топливный насос, трансформатор розжига, сервопривод и газовый клапан легко извлекаются для ремонта или замены.

Области применения

Решение предназначено для котельных жилых комплексов, коммерческих объектов и малых промышленных участков, где требуются компактность, тихая работа и предсказуемая эксплуатация оборудования при минимальных затратах на обслуживание.

Вывод

De Dietrich G 110-2 N — технически выверенная горелка с полным набором ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) для безопасной, экономичной и долговечной работы в современных котельных.
