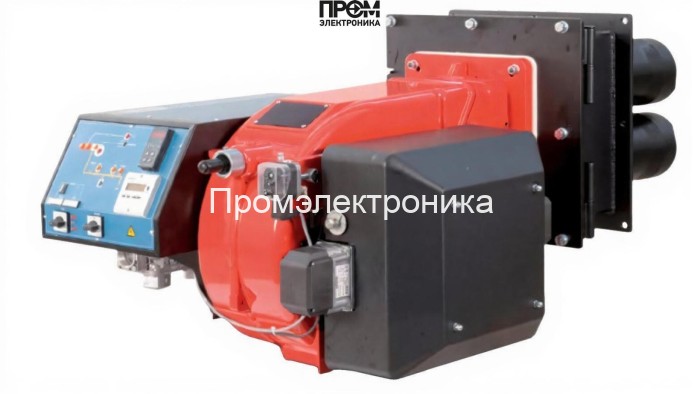

Газовая горелка CIB Unigas R93 M-.PR.S.RU.VS.1.100.EA

Газовая горелка CIB Unigas R93 — техническое описание и состав узлов

Предлагаемая газовая горелка CIB Unigas R93 спроектирована как компактное промышленное решение для котлов с короткой топочной камерой. Модель обеспечивает стабильную модуляцию тепловой мощности в диапазоне 550–4100 кВт и рассчитана на длительную эксплуатацию при интенсивных циклах работы. Конструкция ориентирована на равномерное распределение тепловой нагрузки и минимизацию длины факела за счет четырехголовочного исполнения.

Ключевые технические параметры

• Тип топлива: природный/смешанный газ
• Диапазон мощности: 550–4100 кВт
• Длина пламенной трубы: 326 мм
• Подключение: DN 100, питание 220/380 В
• Электродвигатель привода: 7500 Вт, класс защиты IP40
• Рабочая температура: −10…+50 °C
• Газовая рампа: давление 2.5–21 мбар, расход 58–434 нм³/ч

Состав горелки — основные узлы и компоненты

Горелка содержит ряд ответственных элементов, обеспечивающих безопасную и точную работу в автоматическом режиме:

• Топливный насос — обеспечивает подачу газа под заданным давлением и компенсирует изменения в магистрали, поддерживая стабильный режим горения.
• Датчик пламени — непрерывный контроль наличия факела; при отсутствии пламени система немедленно блокирует подачу топлива.
• Топочный автомат — управляющий модуль, реализующий алгоритмы розжига, контроля и защиты; гарантирует корректную последовательность включения узлов.
• Трансформатор розжига — формирует высоковольтный импульс для инициации искрового розжига; отличается высоким ресурсом при циклическом включении.
• Реле давления — контроль рабочей и защитной линии давления в рампе; предотвращает работу при аномалиях сети.
• Форсунки — обеспечивают равномерное распределение топлива по головам сгорания и точный состав факела для эффективного горения.
• Сервопривод — регулирует положение дросселей и клапанных узлов, реализуя модуляцию мощности и адаптацию под нагрузку.
• Клапан — многоступенчатая система запорных и предохранительных клапанов, обеспечивающая герметичность и аварийное перекрытие подачи топлива.
• Электроды — элементы розжига и контроля искрового разряда, выполненные из износостойких материалов для длительного межсервисного интервала.

Функциональные преимущества и эксплуатация

• Четкая интеграция автоматических узлов: топочный автомат, реле давления и датчики пламени обеспечивают быстрый и безопасный розжиг/остановку.
• Сервопривод и форсунки позволяют тонко настраивать воздушно‑топливную смесь, что повышает КПД и снижает расход.
• Модульность конструкции упрощает техническое обслуживание: замена трансформатора розжига, электрода или клапана выполняется без демонтажа основного корпуса.
• Итальянская сборка и стандартизированные фланцевые подключения упрощают интеграцию в существующие котельные схемы.

Рекомендации по монтажу и сервису

• Монтаж выполнять в соответствии с проектной документацией и инструкциями производителя; контроль герметичности газовой рампы обязателен.
• Регулярная проверка датчика пламени, электродов и трансформатора розжига — каждые 500–2000 моточасов в зависимости от качества топлива.
• Техническое обслуживание клапанов, форсунок и сервопривода — для сохранения стабильной модуляции мощности и безопасности эксплуатации.

Данный комплект узлов делает CIB Unigas R93 оптимальным выбором для промышленных и коммунальных котельных, где требуется компактность, безопасность и высокая энергетическая эффективность.
