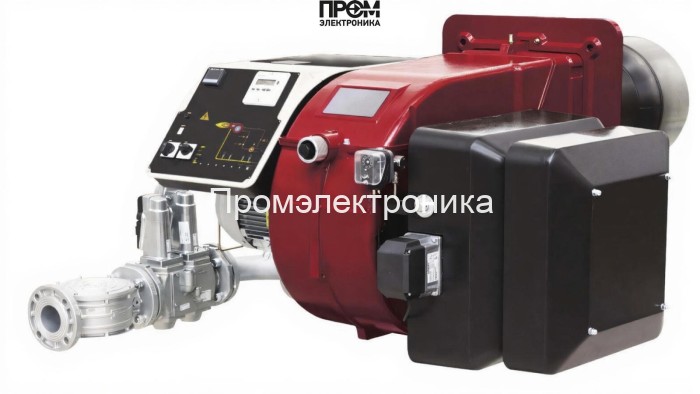

Газовая горелка CIB Unigas R520A M-.MD.S.RU.A.1.80.ES — техническое описание

Настоящее техническое описание предназначено для инженеров по теплотехнике и закупщиков, ищущих надёжную электронно‑модулируемую газовую горелку для промышленных котлов. Модель R520A обеспечивает отлаженную работу в диапазоне 1000–6400 кВт, оптимизирована под современные требования энергоэффективности 2026 года и подходит для интеграции в автоматизированные системы управления котельными.

Ключевые характеристики

• Мощность: 1000–6400 кВт;
• Пламенная труба: 530×400 мм (DN 80);
• Расход газа: 106–677 нм³/ч;
• Электропитание: 220/380 В; потребляемая мощность 16 500 Вт;
• Уровень шума: 85 дБ; вес 340 кг; габариты 168.3×164.6×87.4 см;
• Рабочая температура: −10…+50 °C; класс защиты IP40;
• Давление газовой рампы: 8–124.8 мбар; противодавление 0–20 мбар.

Конструкция — основные узлы и их функции

Горелка сконструирована по модульному принципу для упрощённой диагностики и быстрой замены элементов. В составе комплекта и как отдельные функциональные блоки присутствуют следующие компоненты:

• Топливный насос — обеспечивает стабильную подачу газа/смеси на рампу при заданном давлении, компенсирует пульсации сетевого давления;
• Датчик пламени — оптический/ионный контроль наличия горения, гарантирует безопасное отключение при затухании;
• Топочный автомат — контроллер запуска, модуляции и защиты, интегрируется с системами BMS;
• Трансформатор розжига — формирует напряжение для искрового поджига электродов;
• Реле давления — контроль минимального/максимального давления газа и аварийный блокирующий контакт;
• Форсунки — регулируемая газовая рампа с набором сопел для точной факельной геометрии;
• Сервопривод — прецизионный привод модуляции количества воздуха/газа и синхронизация с автоматикой ES;
• Клапан — электромагнитные/шаровые запорные элементы безопасности с быстрым перекрытием;
• Электроды — поджигающие и контрольные электроды, выполненные из жаропрочного сплава.

Преимущества и интеграция

• Электронно‑модулируемая система управления обеспечивает плавную регулировку мощности и снижение удельного расхода топлива;
• Модульная компоновка упрощает обслуживание: быстрая замена форсунок, сервоприводов и датчиков;
• Совместимость с промышленными котлами парового и водогрейного типа, печами и теплообменниками;
• Соответствие современным требованиям безопасности и энергоэффективности, возможность интеграции в систему удалённого мониторинга.

Обслуживание и рекомендации

• Плановое ТО — ежегодная проверка форсунок, электродов, трансформатора розжига и датчика пламени;
• Контроль герметичности газовой рампы и работоспособности клапанов через реле давления;
• Диагностика сервопривода и топочного автомата для предотвращения нестабильной модуляции;
• Использование оригинальных деталей CIB Unigas для сохранения характеристик и безопасности.

Техническое описание подготовлено с учётом характеристик изделия и нормативов 2026 года. При необходимости интеграции или подборе опций обратитесь к поставщику для уточнения комплектации и схемы подключения.
