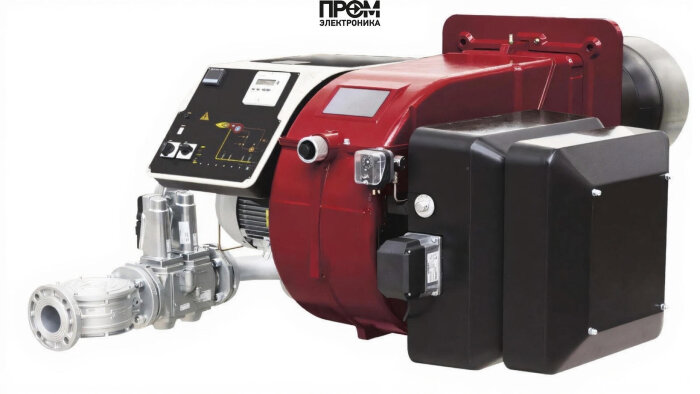

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.80.EA

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.80.EA — промышленный модульный агрегат для тепловых установок со стабильным диапазоном мощности 770–5200 кВт, рассчитанный на долговременную эксплуатацию в котельных, на промышленных площадках и в коммунальной сфере. Исполнение прогрессивно‑механическое с электронным управлением EA обеспечивает точную модуляцию подачи топлива и стабильность пламени при колебаниях давления в магистрали.

Ключевые элементы конструкции

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, адаптируем к изменениям расхода;
• газовая рампа и клапан(ы) — блок входной арматуры с сервоприводом для точной регулировки расхода и отключения подачи;
• форсунки — высокоточные элементы распыления/формирования смеси, рассчитанные на диапазон расхода 81–550 нм³/ч;
• электродвигатель и сервопривод — привод для подачи воздуха и аварийного закрытия клапанов, мощность 11 кВт;
• датчик пламени и электроды — электронная система контроля наличия пламени и ионизационная защита горения;
• трансформатор розжига — автономный источник высокого напряжения для инициирования искры при старте;
• топочный автомат (блок управления EA) — контролирует циклы розжига, модуляцию, параметры безопасности и интеграцию с внешними PLC;
• реле давления и манометры — контроль противодавления 0–18 мбар и давление рампы 6.5–86.5 мбар для стабильной работы;
• элементы безопасности — 2 запорных клапана и опциональный блок контроля герметичности для соответствия нормативам.

Техническая сводка

• мощность: 770–5200 кВт; номинальный диаметр DN 80;
• пламенная труба Ø380 мм, длина 530 мм; тип — стандартная;
• электропитание: 220/380 В; потребляемая мощность 11,5 кВт;
• рабочая температура: −10…+50 °C; класс защиты IP40; вес 290 кг.

Преимущества при внедрении

• модульная архитектура сокращает время обслуживания и упрощает замену узлов (форсунки, электрод, трансформатор розжига, сервопривод);
• электронный топочный автомат обеспечивает экономию топлива и снижение выбросов за счёт адаптивной модуляции;
• шiroкий диапазон мощности позволяет использовать одну модель для разных режимов нагрузки и типов котлов;
• встроенные средства диагностики давления и контроля пламени повышают безопасность и минимизируют простои.

Эксплуатация и техническое обслуживание

• регулярная проверка датчика пламени и состояния электродов — критична для безопасного розжига;
• профилактическая очистка форсунок и пламенной трубы — раз в год или по регламенту в зависимости от качества топлива;
• контроль работы реле давления и настройки EA — квартально, для сохранения точности модуляции;
• проверка герметичности клапанов и состояния топливного насоса при остановках и после гидравлических испытаний.

Горелка CIB Unigas R515A проектирована для интеграции в современные энергетические схемы и отвечает требованиям надёжности и эффективности 2026 года: упор на электронную диагностику, безопасность розжига и экономичность при переменных нагрузках. При проектировании системы учитывайте совместимость по DN 80, диапазоны давления и электрические параметры.
