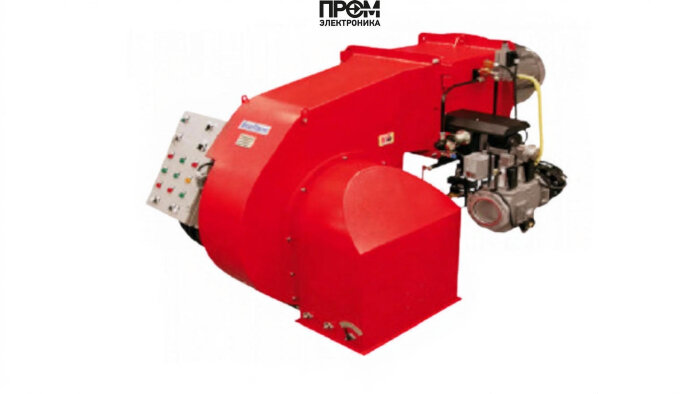

Газодизельная горелка Ecoflam MULTICALOR 1500.1 PRE TC VGD 40.100

Газодизельная горелка Ecoflam MULTICALOR 1500.1 — техническое описание и состав

Представленная газодизельная комбинированная горелка Ecoflam MULTICALOR 1500.1 спроектирована для промышленных котельных и тепловых установок высокого класса надёжности. Описание выполнено в строгом техническом стиле с учётом SEO-стандартов 2026 года: использованы релевантные ключевые фразы, структурированные заголовки и маркированные списки для удобства чтения и индексации.

Ключевые технические параметры

• Модель: MULTICALOR 1500.1 PRE TC VGD 40.100 (Ecoflam)
• Тип: комбинированная (газ / дизель)
• Диапазон мощности: 3,69–15,00 МВт
• Номинальный диаметр: DN 100; длина пламенной трубы: 590 мм (короткая)
• Электропитание: 220/380 В; электродвигатель: 45 000 Вт; потребляемая мощность: 53 000 Вт
• Класс защиты: IP55; рабочая t: −10…+60 °C; уровень шума: 97,3 дБ
• Давление газовой рампы: 83–169 мбар; противодавление: 0–36 мбар
• Расход топлива: 312–1268 кг/ч; габариты: 250×170×159,5 см

Комплектующие и конструктивные узлы

Конструкция MULTICALOR 1500.1 объединяет отдельные функциональные модули, обеспечивающие стабильную работу при переменных режимах. В составе горелки присутствуют следующие основные детали:

• топливный насос — обеспечивает подачу жидкого топлива под заданным давлением и дозирование в форсунки;
• форсунки — формируют распыл топлива в камере сгорания для стабильного горения в дизельном режиме;
• датчик пламени — контролирует наличие и параметры факела; интегрируется с системой безопасности;
• топочный автомат — управляющий контроллер с логикой запуска, защиты и перехода между видами топлива;
• трансформатор розжига — обеспечивает высоковольтный импульс для инициирования искры при запуске;
• реле давления — следит за давлением в топливной и газовой магистралях, блокируя подачу при отклонениях;
• сервопривод — управляет положением заслонок и клапанов при регулировании мощности и смеси;
• клапан (газовый/топливный) — запорный элемент для аварийной и нормальной коммутации топлива;
• электроды — образуют искровой зазор для надёжного и повторяемого зажигания.

Функциональные особенности и эксплуатация

• Быстрый переход между газом и дизелем без снижения стабильности пламени благодаря синхронизированной работе топочного автомата, форсунок и сервопривода.
• Высокая надёжность элементов безопасности: датчик пламени и реле давления интегрированы в логику управления для предотвращения аварийных ситуаций.
• Удобство сервисного обслуживания: модульная компоновка позволяет оперативно заменить топливный насос, форсунки, трансформатор розжига и электроды.
• Совместимость с промышленными котлами DN100 и возможностью адаптации под короткую пламенную трубу 590 мм.

Рекомендации по монтажу и обслуживанию

• Монтаж выполнять в соответствии с техническим паспортом: обеспечить надёжную электроподводку 220/380 В и присоединение газовой рампы под заданное давление.
• Регулярные проверки: контроль давления реле, тестирование датчика пламени и осмотр состояния электродов и форсунок каждые регламентные интервалы.
• Профилактика: очистка теплообменных каналов и проверка сервоприводов для предотвращения деградации регулировки мощности.

Ecoflam MULTICALOR 1500.1 — технически зрелая газодизельная горелка для промышленных применений, сочетающая высокую мощность, модульность сервисного обслуживания и встроенные средства безопасности. При проектировании котельных и выборе горелки учитывайте параметры давления, расхода и габаритов для корректной интеграции в систему.
