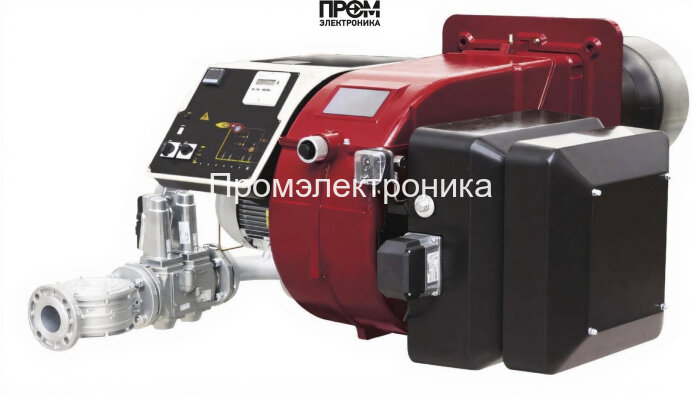

Газовая горелка CIB Unigas R512A M-.PR.S.RU.A.1.80 — техническое описание и состав узлов

Предлагаем подробное техническое описание промышленной газовой горелки CIB Unigas R512A, спроектированной для котельных установок среднего и крупного класса. Модель обеспечивает регулируемую тепловую мощность в диапазоне 600–4500 кВт и адаптирована для работы на природном и попутном газе. Конструкция ориентирована на долговременную эксплуатацию, простоту технического обслуживания и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Мощность: 600–4500 кВт
• Габарит пламенной трубы: 530×340 мм, номинальный диаметр фланца DN 80
• Расход газа: 63–476 нм³/ч
• Давление рампы: 7–67 мбар, противодавление в камере: 0–18 мбар
• Электропитание: 220/380 В; электродвигатель 9200 Вт, потребляемая мощность ≈9700 Вт
• Класс защиты: IP40; рабочая температура: −10…+50 °C
• Вес и габариты: 290 кг; 168.3 × 164.6 × 76.4 см

Состав функциональных узлов (обязательные элементы)

Горелка выполнена как модульный комплекс, включающий следующие основные компоненты и системы:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменяющемся давлении сети и компенсирует перепады подачи.
• Датчик пламени — оптический сенсор контроля наличия горения, интегрирован с системой безопасности для мгновенного отключения при пропадании пламени.
• Топочный автомат — логический контроллер управления циклом розжига, переходными режимами и аварийной блокировкой.
• Трансформатор розжига — обеспечивает стабильную искру на электродах при старте, рассчитан на многократные циклы перегрузок.
• Реле давления — контролирует давление газа на рампе и подаёт сигнал топочному автомату при выходе параметров за пределы норм.
• Форсунки — точные распылители/сопла в головке сгорания, формируют оптимальную факельную композицию для высокой эффективности горения.
• Сервопривод — исполнительный механизм регулировки подачи воздуха и газа, обеспечивает прогрессивно‑механическое управление мощностью.
• Клапан(ы) — запорные и регулирующие клапаны, включая два запорных клапана в составе системы безопасности и опциональный блок контроля герметичности.
• Электроды — высоковольтные электроды розжига и контроля пламени, выполнены из износостойких материалов для длительного ресурса.

Преимущества и эксплуатация

• Модульная конструкция головы сгорания и рампы — упрощает техобслуживание и замену форсунок/электродов.
• Прогрессивно‑механическое регулирование с сервоприводом — обеспечивает точное соответствие тепловой нагрузки требованиям процесса.
• Система безопасности с датчиком пламени и реле давления — минимизирует риск аварийных ситуаций при нестабильном давлении газа.
• Соответствие современным стандартам энергоэффективности и снижению выбросов — оптимизированная факельная геометрия и точные форсунки.

Рекомендуется проводить регулярную диагностику топочного автомата, проверку трансформатора розжига, целостности электродов и герметичности клапанов. Для монтажа и пусконаладки обращайтесь к сертифицированным специалистам CIB Unigas.
