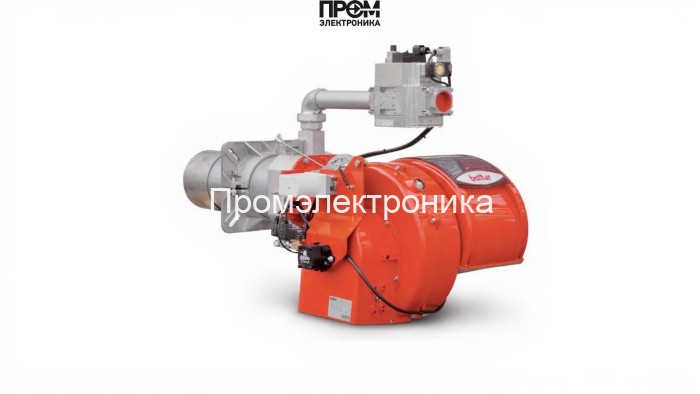

Газодизельная горелка Baltur TBML 150 P

Газодизельная горелка Baltur TBML 150 P — техническое описание и состав узлов

Описание специально подготовлено в сдержанном техническом стиле с акцентом на эксплуатационные характеристики и состав основных узлов. Baltur TBML 150 P — комбинированная газодизельная горелка промышленного класса, рассчитанная на диапазон мощности 550–1500 кВт. Решение ориентировано на котельные средней и большой мощности, где важны надежность, быстрый переход на резервное топливо и простота сервисного обслуживания.

Ключевые технические параметры

• Мощность: 550–1500 кВт
• Тип топлива: газ/дизель (комбинированная)
• Длина пламенной трубы: 450 мм
• Питание: 380 В, 3 фазы; потребляемая мощность ~2600 Вт
• Расход ДТ: до 126 кг/ч; расход газа: до 159 нм³/ч
• Класс защиты: IP40; уровень шума: 83 дБ
• Вес: 78 кг; габариты: 128×70×54 см

Состав и основные узлы горелки

Система построена модульно: каждый узел обеспечивает заданную функцию, что упрощает диагностику и замену компонентов. В составе горелки присутствуют следующие элементы:

• топливный насос — шестерёнчатого типа, обеспечивает стабильную подачу дизельного топлива и точную подачу под давлением;
• форсунки — высокоточные сопла для распыления дизельного топлива, оптимизированные под параметры мощности;
• датчик пламени — фотоэлемент/УФ-датчик для надежного контроля наличия горения и защиты котла;
• трансформатор розжига — высоковольтный модуль (≈26 kV) для образования искры при пуске;
• электроды — заземлённые элементы поджига и контроля пламени, рассчитанные на длительную эксплуатацию;
• топочный автомат — менеджер горения (управляющая автоматика LME 22) с защитами, индикацией и логикой переключения топлива;
• реле давления — обеспечивает контроль минимального/максимального давления воздуха и защиту от неблагоприятных условий;
• клапан и электромагнитные клапаны — секция запорной арматуры для газа и дизеля с быстрым срабатыванием;
• сервопривод — электрический привод заслонки с механическим кулачком для позиционирования воздушной заслонки.

Преимущества конструкции

• модульность и доступность ключевых узлов для быстрой замены;
• быстрое и безопасное переключение между газом и дизелем;
• интегрированная автоматика обеспечивает защиту и логические сценарии запуска;
• низкие эксплуатационные расходы при своевременном обслуживании форсунок и насоса.

Рекомендации по эксплуатации и сервису

• регулярная проверка датчика пламени и трансформатора розжига перед сезонным пуском;
• профилактика топливного насоса и очистка фильтров для поддержания стабильного распыла форсунок;
• контроль состояния клапанов и реле давления для предотвращения сбоев в подаче топлива и воздуха;
• проверка работы сервопривода и корректировка топочного автомата для точного соотношения топливо/воздух.

Техническое исполнение Baltur TBML 150 P обеспечивает устойчивую работу в составе водогрейных и паровых котлов при соблюдении условий монтажа и регламентного обслуживания.
