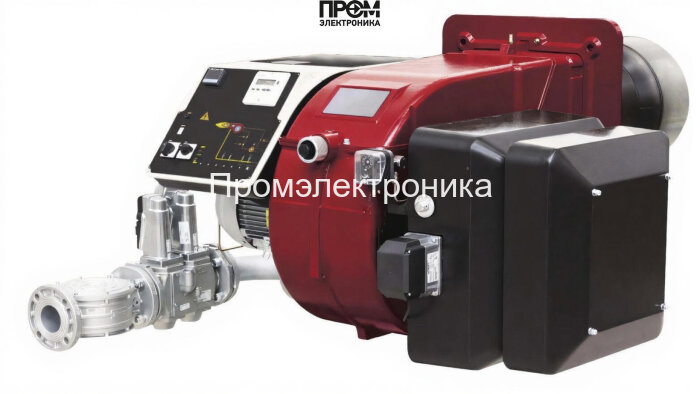

Газовая горелка CIB Unigas R512A — техническое описание и составные узлы

Описание составлено в строгом техническом стиле с акцентом на эксплуатационные параметры, конструкцию и сервисные требования для промышленных котельных. Модель CIB Unigas R512A предназначена для постоянной работы в диапазоне мощности 600–4500 кВт и оптимизирована под современные требования энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Мощность: 600–4500 кВт
• Расход газа: 63–476 нм³/ч
• Пламенная труба: диаметр 340 мм, длина 530 мм
• Электропитание: 220 В / 380 В, потребляемая мощность 9700 Вт
• Электродвигатель: 9200 Вт
• Присоединение: DN 100
• Класс защиты: IP40
• Температурный диапазон эксплуатации: −10…50 °C
• Противодавление: до 18 мбар, давление рампы 4.5–42.5 мбар
• Вес/габариты: 290 кг; 168.3×172.6×76.4 см

Основные конструктивные узлы

Горелка построена как модульная система, в которой каждый ключевой компонент выполняет отдельную технологическую функцию. Для ясности ниже приведён список основных деталей и краткое техническое назначение каждой позиции:

• Топливный насос — обеспечивает стабильную подачу газа/смеси к рампе и форсункам при заданном давлении; рассчитан на работу в диапазоне давлений рампы 4.5–42.5 мбар.
• Датчик пламени — контролирует наличие и устойчивость факела, интегрируется в систему автоматического отключения при потухании.
• Топочный автомат — выполняет логику запуска, розжига, мониторинга и аварийного отключения; совместим с системами ПЛК и промышленными контроллерами.
• Трансформатор розжига — генерирует требуемое напряжение для электрических электродов розжига; рассчитан на интенсивный режим пусков и циклический режим работы.
• Реле давления — предохраняет систему от работы при аномальном давлении, интегрируется в цепи безопасности топочного автомата.
• Форсунки — обеспечивают дискретизацию и равномерное распределение горючего по пламенной трубе, оптимизированы под указанный расход газа.
• Сервопривод — автоматизированный регулирующий исполнительный механизм, обеспечивает точное модулирование подачи топлива для оптимального КПД.
• Клапан — газовый запорный и регулирующий элемент с высокой герметичностью; опционально — двухклапанная схема безопасности.
• Электроды — контролируют инициирование искрового разряда, долговечны в условиях высокотемпературного воздействия пламенной трубы.

Эксплуатация, монтаж и обслуживание

• Монтаж по фланцевому соединению DN 100 с выверкой положения пламенной трубы и герметичности рампы.
• Регламентное обслуживание: проверка герметичности, калибровка датчиков пламени и реле давления, инспекция электродвигателя и сервоприводов.
• Рекомендуется ежегодная проверка трансформатора розжига и замена форсунок при снижении качества факела.
• Соблюдение требований по электробезопасности и заземлению для питающих 220/380 В.

Заключение

CIB Unigas R512A — промышленная газовая горелка итальянского производства, адаптированная к задачам современных котельных и технологических печей. Модульная конструкция и укомплектованность критическими узлами (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают надёжность, точное управление подачей топлива и соответствие требованиям безопасности и энергоэффективности в 2026 году.
