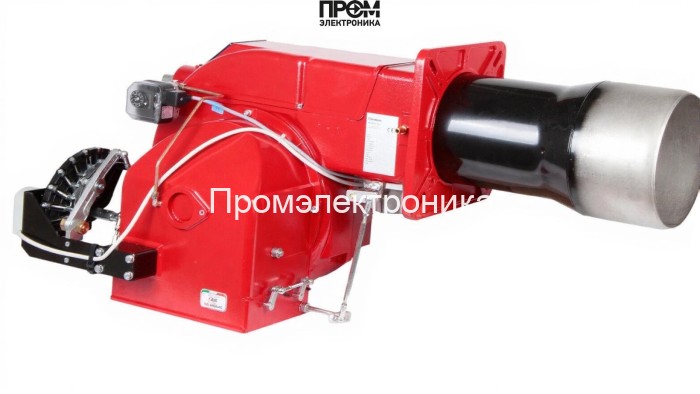

Газовая горелка CIB Unigas P73 M — техническое описание для проектировщиков и сервис-инженеров

Предлагаем технически детализированное описание газовой горелки CIB Unigas P73 M с электронным управлением EA, разработанное с акцентом на эксплуатационную надежность и соответствие современным требованиям SEO 2026. Описание содержит составные узлы, ключевые параметры и рекомендации по применению в промышленных котлах и тепловых установках.

Основные узлы и компоненты

• Топливный насос (рампа) — обеспечивает стабильную подачу газа в диапазоне давления 7.2–77.2 мбар, снабжен запорными и предохранительными клапанами.
• Датчик пламени — оптический/ионный контроллер контроля наличия факела, интегрируется с модулем EA для безопасного выключения при погасании.
• Топочный автомат (электронный модуль управления EA) — реализует модуляцию мощности, логические алгоритмы безопасного пуска и остановки, интерфейс для сервисной диагностики.
• Трансформатор розжига — обеспечивает форсированный запуск искрового разряда на электроды, рассчитан под напряжение 220/380 В.
• Реле давления — контролирует противодавление в камере сгорания и блокирует подачу топлива при выходе параметров за пределы 0–10 мбар.
• Форсунки головки сгорания — формируют факел через пламенную трубу длиной 388 мм для равномерного распределения теплового потока.
• Сервопривод заслонок — регулирует подачу воздуха и поддерживает соотношение воздух/топливо при модулировании от 320 до 1650 кВт.
• Клапан(ы) — в базовой конфигурации два независимых запорных клапана; опция — блок контроля герметичности.
• Электроды розжига и контроля — служат для создания искрового разряда и детекции пламени, критичны для безопасного запуска и устойчивой работы.

Ключевые технические параметры

• Мощность: 320–1650 кВт; расход газа: 32–175 нм³/ч.
• Электропитание: 220 / 380 В; электродвигатель 2200 Вт; потребляемая мощность 2700 Вт.
• Противодавление: 0–10 мбар; давление на рампе: 7.2–77.2 мбар; фланцевое соединение Rp 1 1/2″.
• Длина пламенной трубы: 388 мм; класс защиты IP40; рабочая температура -10…50 °C.
• Габариты: 121.9x94.7x57.6 см; масса 130 кг; уровень шума 80 дБ.

Применение, монтаж и техническое обслуживание

• Применяется в промышленных и коммерческих котлах средней мощности, паровых установках и технологических печах.
• Монтаж: подключение газовой рампы, фланцевое крепление Rp 1 1/2″, подключение питания 220/380 В и заземления. Предварительная проверка уплотнений и клапанов обязательна.
• Пусконаладка: настройка давления рампы, проверка расхода газа и калибровка топочного автомата. Контроль работоспособности датчика пламени и трансформатора розжига при каждом запуске.
• Обслуживание: периодическая проверка и замена изнашиваемых элементов (клапаны, форсунки, электроды, уплотнения), диагностика сервоприводов и электронного модуля EA.

Газовая горелка CIB Unigas P73 M — решение для задач, требующих стабильной модуляции мощности и высокого уровня безопасности. Комплектация и характеристики обеспечивают длительную эксплуатацию при соблюдении регламента обслуживания и правильной пусконаладке.
