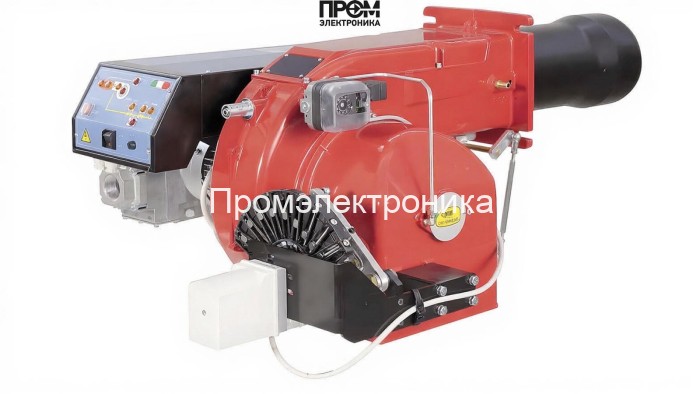

Газовая горелка CIB Unigas P65 M-.MD.S.RU.A.1.40.EA — техническое описание

Газовая горелка CIB Unigas P65 — модульное решение для промышленных и коммунально-бытовых котельных, рассчитанное на диапазон мощности 270–970 кВт. Исполнение с электронным управлением (серия EA) обеспечивает плавную модуляцию, стабильность факела и интеграцию в современные системы автоматизации котельной. Конструкция ориентирована на ресурсную эксплуатацию, простоту сервиса и высокую энергоэффективность при работе на природном и сжиженном газе.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильную подачу газа на рампу при заданном давлении и исключает гидравлические колебания.
• Датчик пламени — пирометр/ионный зонд для мгновенного контроля наличия факела и автоматического перехода в безопасный режим при его потере.
• Топочный автомат — электронный модуль управления, реализующий алгоритмы розжига, контроля циклов и модуляции мощности.
• Трансформатор розжига — источник высокого напряжения для образования искры на электродаx при пуске горелки.
• Реле давления — мониторит давление в рампе и обеспечивает блокировку при отклонениях от заданного диапазона 6–34 мбар.
• Форсунки — точные распылители/дроссели, формирующие топливный поток и геометрию факела внутри пламенной трубы.
• Сервопривод — исполнительный механизм узла модуляции подачи воздуха/газа для достижения требуемой тепловой мощности.
• Клапан (запорная группа) — два запорных клапана с опцией блока контроля герметичности для обеспечения пожарной и технологической безопасности.
• Электроды — система зажигания и контроля искробезопасности, рассчитанная на длительный ресурс и простую замену.

Технические параметры и эксплуатация

• Диапазон мощности: 270–970 кВт; расход газа: 29–103 нм³/ч.
• Длина пламенной трубы: 326 мм; тип соединения: Rp 1 1/2".
• Электропитание: 220/380 В; электродвигатель 1500 Вт; потребляемая мощность 2000 Вт; класс защиты IP40.
• Рабочая температура: -10…+50 °C; противодавление: 0–8 мбар; давление газовой рампы: 6–34 мбар.
• Габариты: 121.9×102.6×53.1 см; масса: 80 кг; комплектация: газовая рампа и голова сгорания.

Особенности обслуживания и интеграции

• Рекомендуется регулярная проверка герметичности рампы, состояния форсунок и исправности датчика пламени не реже 1 раза в год.
• Замена электродов и проверка трансформатора розжига — при плановом ТО или при признаках нестабильного розжига.
• Интеграция в системы автоматизации котельной: цифровой топочный автомат EA поддерживает интерфейсы для удалённого мониторинга и управления.
• Для сохранения эффективности рекомендуется установка фильтров газа и своевременная очистка пламенной трубы.

Решение CIB Unigas P65 разработано с упором на долговечность и безопасность, обеспечивает точную модуляцию и совместимость с современными системами управления энергообъектами.
