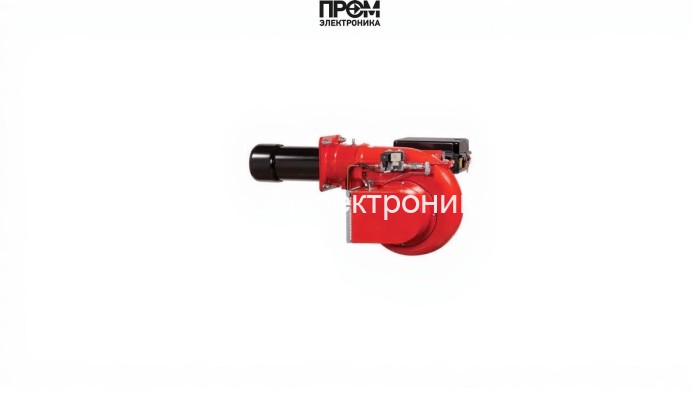

Дизельная горелка FBR FGP 75/M TL

Дизельная горелка FBR FGP 75/M TL — техническое описание и состав

Дизельная горелка FBR FGP 75/M TL — профессиональное решение для промышленных котельных, оптимизированное под современные требования энергоэффективности и экологичности. Модель обеспечивает тепловую мощность в диапазоне 207–949 кВт и спроектирована для работы при противодавлении от 0 до 12 мбар. Конструктивное исполнение «прогрессивное» и удлинённая пламенная труба 335 мм обеспечивают стабильное смесеобразование и равномерный прогрев теплообменника при минимальных потерах.

Ключевые технические параметры

• Тип топлива: дизельное
• Мощность: 207–949 кВт
• Длина пламенной трубы: 335 мм (удлинённая)
• Электропитание: 220/380 В
• Электродвигатель: 1500 Вт, потребляемая мощность — 2200 Вт
• Класс защиты: IP40
• Уровень шума: 78 дБ
• Вес: 47 кг; габариты: 168.5 × 53.7 × 58.7 см

Основные узлы и составные элементы горелки

При проектировании FBR FGP 75/M TL сделан упор на модульность и легкость обслуживания: все ключевые элементы доступны для диагностики и замены без демонтажа узлов котла. В состав горелки входят следующие основные детали:

• Топливный насос — обеспечивает стабильную подачу дизеля с точной дозировкой давления и объёма в зависимости от режима работы.
• Форсунки — высокоточная калибровка распыла топлива для оптимального смесеобразования и снижения выбросов.
• Датчик пламени — оптический/ионный модуль контроля наличия устойчивого горения и сигнализации аварийных режимов.
• Топочный автомат — блок управления процессом горения с алгоритмами безопасности и интерфейсом для наладки.
• Трансформатор розжига — генерация высокого напряжения для электронного поджига топлива на старте и при повторном розжиге.
• Реле давления — контроль давления в топливной магистрали, предотвращающее работу при некорректных параметрах.
• Сервопривод — механический исполнительный элемент для точной регулировки положения воздухозаборных заслонок и дозирования топлива.
• Клапан (топливный/газовый) — быстродействующий запорный элемент для безопасности и остановки подачи топлива при аварии.
• Электроды — элементы розжига и ионизационного контроля, устойчивые к нагреву и коррозии.

Эксплуатационные рекомендации

• Плановое ТО: проверка и чистка форсунок, инспекция пламенной трубы и головы сгорания — каждые 6–12 месяцев.
• Электроника и датчики: тестирование датчика пламени и трансформатора розжига при первом запуске и при каждом сервисном осмотре.
• Регулировка: калибровка топливного насоса и сервопривода выполняется сервисом для достижения экономичного горения.
• Запчасти: рекомендуются оригинальные форсунки, реле давления и электроды для сохранения характеристик и гарантии.

FBR FGP 75/M TL подходит для водогрейных и паровых котлов средней и большой мощности, обеспечивает надёжную автоматизацию горения и простоту сервисного обслуживания. При проектировании систем и подборе компонентов рекомендуем учитывать параметры электропитания и требования к дымоходу; запуск и наладку должен выполнять сертифицированный сервисный персонал.
