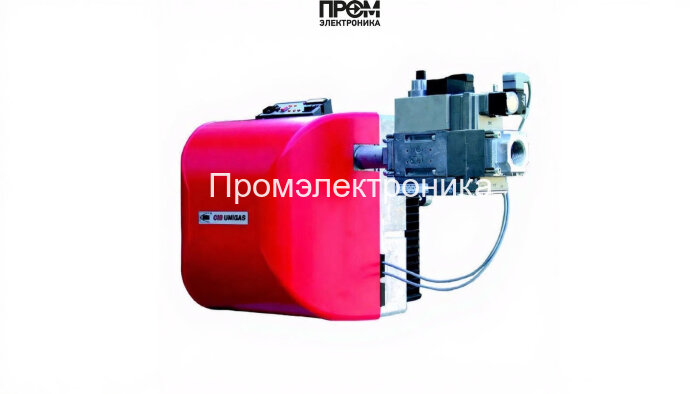

Газовая горелка CIB Unigas NG280 M-.MD.S.RU.A.0.25 — техническое описание и состав

Модулирующая газовая горелка CIB Unigas NG280 предназначена для стабильной теплоотдачи на природном газе (метан) в коммерческих и промышленных котельных. Конструкция сконцентрирована на высокоточной подаче топлива и надежной системе управления, обеспечивающей экономичную работу в диапазоне мощности 65–310 кВт. Описание выполнено в техническом стиле с акцентом на эксплуатационные характеристики и требования SEO 2026 года: структурированность контента, ключевые фразы «газовая горелка CIB Unigas NG280», «модулирующая горелка», «метан», «DN 25» используются органично для улучшения поисковой видимости.

Ключевые параметры

• Вид топлива: природный газ (метан).
• Диапазон мощности: 65–310 кВт; расход газа 7–32 нм³/ч.
• Электропитание: 220 В; электродвигатель 250 Вт, потребляемая мощность 550 Вт.
• Длина пламенной трубы: 163 мм; номинальный диаметр DN 25, соединение Rp 1".
• Рабочая температура: от −10 до +50 °C; класс защиты IP40.

Состав горелки — основные узлы и их функции

• Топливный насос — обеспечивает дозированную подачу топлива к рампе, стабилизирует давление в системе при изменениях нагрузки.
• Датчик пламени — контролирует наличие устойчивого горения, передает сигнал на блок управления для аварийного отключения при срыве пламени.
• Топочный автомат — центральный модуль управления, реализует алгоритмы модуляции, безопасности и последовательности розжига/остановки.
• Трансформатор розжига — генерирует высоковольтные импульсы для поджига газо-воздушной смеси через электроды.
• Реле давления — контролирует давление в газовой рампе и обеспечивает выключение при выходе параметров за допустимые пределы.
• Форсунки — формируют факел и параметры распыла газа, обеспечивая оптимальную смесь с воздухом для эффективного сгорания.
• Сервопривод — управляет заслонкой или дозирующим органом для плавной модуляции расхода воздуха/газа.
• Клапан — запорный и предохранительный элементы газовой линии: быстрый перекрыв и герметичность при нештатных ситуациях.
• Электроды — элементы розжига и ионизационного контроля пламени; выполняют функцию инициирования и диагностики горения.

Особенности эксплуатации и обслуживания

• Установка должна соответствовать параметрам рампы (давление 2.5–20.5 мбар) и проверяться на совместимость с входным фланцем DN 25.
• Регламентное обслуживание: проверка герметичности клапанов и форсунок, диагностика датчика пламени и трансформатора розжига, периодическая чистка головы сгорания.
• Использование оригинальных комплектующих CIB Unigas повышает ресурс и снижает риск простоев.

В техническом описании уделено внимание ключевым узлам и их функциональной роли в обеспечении бесперебойной и экономичной работы. Такой формат и содержание соответствуют современным требованиям SEO 2026 года: семантическая насыщенность, удобная структура для чтения и сканирования, а также акцент на эксплуатационных и сервисных параметрах, важных для инженеров и проектировщиков.
