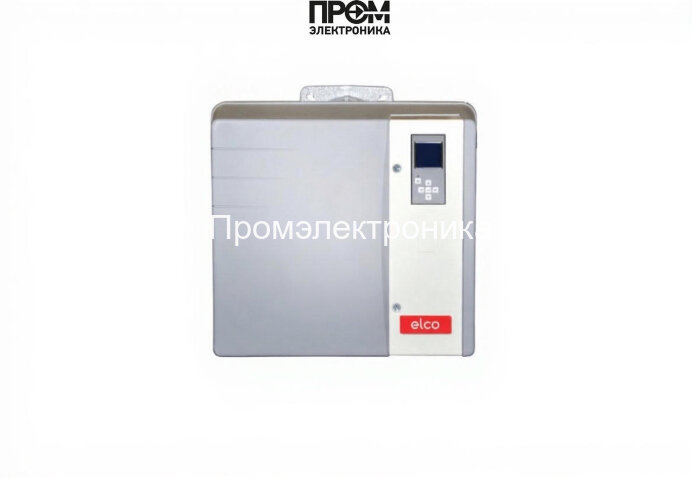

Газовая горелка Elco VG 5.950 M

Газовая горелка Elco VG 5.950 M — техническое описание и состав узлов

Представленная газовая горелка Elco VG 5.950 M — промышленное решение для котельных и тепловых агрегатов с модуляцией мощности от 160 до 950 кВт. Конструкция ориентирована на долговременную эксплуатацию при переменных нагрузках: цифровой контроллер Modulo обеспечивает точную пропорциональную подачу газа и воздуха, минимизируя расход топлива и выбросы NOx (соответствие EN 676, класс III). В описании ниже приведены ключевые функциональные узлы и принципы их взаимодействия в реальном рабочем цикле.

Основные комплектующие и их назначение

• Топливный насос — обеспечивает стабильное давление подачи топлива при колебаниях сетевого давления и питает газовый блок для точного дозирования.
• Датчик пламени — контролирует устойчивость горения и передаёт сигнал в контроллер для немедленной остановки при нарушениях.
• Топочный автомат — логический модуль управления последовательностью розжига, контроля пламени и защитных остановов.
• Трансформатор розжига — генерирует импульсы высокого напряжения для надёжного поджига горелочной камеры при старте.
• Реле давления — следит за давлением газа в магистрали и блокирует подачу при выходе параметров за допустимые пределы.
• Форсунки — формируют факел заданной геометрии, обеспечивая равномерное распределение теплового потока по топке.
• Сервопривод — управляет заслонкой воздушного узла, реализуя оптимальное соотношение воздух/газ в режиме модуляции.
• Клапан — пропорциональные и запорные газовые клапаны гарантируют плавную регулировку и безопасное перекрытие подачи.
• Электроды — контроль за искровым разрядом и стабилизацией процесса розжига, взаимодействуют с трансформатором и датчиком пламени.

Технические параметры и эксплуатация

• Диапазон мощности: 160–950 кВт
• Электропитание: 220 В; двигатель: 1500 Вт; потребляемая мощность: 1884 Вт
• Противодавление газа: 0–9 мбар; класс защиты корпуса: IP21
• Температурный диапазон: −10…+60 °C; уровень шума ≤77 дБ

Принцип работы и преимущества

Контроллер Modulo поддерживает заданную мощностную кривую за счёт синхронной работы сервопривода и пропорциональных клапанов: при изменении нагрузки сервопривод корректирует подачу воздуха, топливный насос и клапаны — объём топлива, датчики и топочный автомат обеспечивают безопасность. Такое архитектурное решение даёт экономию топлива, стабильность температурного режима и быструю адаптацию к пиковым нагрузкам.

Обслуживание и безопасность

• Регулярная проверка датчика пламени, электродов и трансформатора розжига.
• Контроль состояния форсунок и герметичности клапанов.
• Плановая диагностика топочного автомата и реле давления для предотвращения нештатных ситуаций.

Elco VG 5.950 M оптимальна для промышленных котельных, блочных установок и технологических процессов, где требуются точность модуляции, надёжность узлов и соответствие современным нормам экологичности и энергоэффективности.
