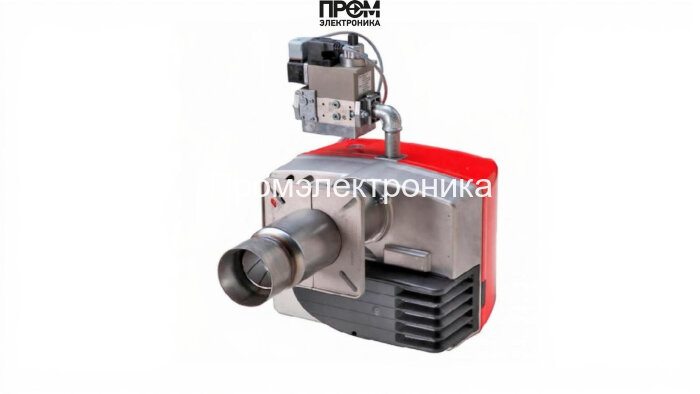

Газовая горелка CIB Unigas NG200 M-.TN.S.RU.A.1.25

Газовая горелка CIB Unigas NG200 — техническое описание и состав узлов

Предлагаемая горелка CIB Unigas NG200 — промышленное решение для энергоэффективного сжигания природного газа в диапазоне 85–200 кВт. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям безопасности и экологичности 2026 года. Корпус и узлы рассчитаны на работу при температурах от −10 до +50 °C и защищены по классу IP40.

Основные узлы и элементы конструкции

• Топливный насос — обеспечивает стабильную подачу топлива к газовой рампе при заданном давлении 2.4–14.4 мбар;
• Датчик пламени — фотоэлектрический модуль контроля наличия факела с быстрым откликом для реализации защиты от погасания;
• Топочный автомат — логический блок управления последовательностью розжига, контроля безопасности и коммутацией клапанов;
• Трансформатор розжига — обеспечивает высоковольтные импульсы для электрических электродов при запуске;
• Реле давления — сигнализирует о нарушениях давления газа/воздуха и выполняет отключение в аварийных ситуациях;
• Форсунки (сопла) — оптимизированный профиль сопел для формирования устойчивого факела и минимизации эмиссии NOx;
• Сервопривод — обеспечивает точное позиционирование заслонок и регулировку воздушной подачи в рамках одноступенчатой схемы;
• Клапаны — запорные и предохранительные клапаны на газовой рампе для полного перекрытия подачи и обеспечения безопасности;
• Электроды — заземлённые и изолированные электроды для стабильного поджига в различных режимах работы.

Технические характеристики (ключевые)

• Мощность: 85–200 кВт; расход газа: 9–21 нм³/ч;
• Длина пламенной трубы: 170 мм; тип соединения: Rp 1\";
• Электропитание: 220 В, потребляемая мощность 480 Вт, электродвигатель 180 Вт;
• Рабочее противодавление: −1…+5 мбар; габариты: 66×37.4×53.7 см; масса: 20 кг.

Преимущества и соответствие 2026

• Модульная архитектура узлов — упрощает модернизацию (переход на пропан возможен при перенастройке);\li>
• Оптимизация горения и сниженая электрическая нагрузка — экономия энергоресурсов при сохранении стабильной тепловой отдачи;
• Интегрируемые средства диагностики и совместимость с системами удалённого мониторинга — готовность к заводской телеметрии;
• Продуманная система безопасности: двойные клапаны, датчик пламени и реле давления обеспечивают многоуровневую защиту.

Обслуживание

• Ежегодная проверка состояния форсунок, электродов, трансформатора розжига и уплотнений;
• Контроль герметичности рампы и функциональности реле давления/датчика пламени при пусконаладке;
• Регламентная чистка пламенной трубы и проверка сервопривода для сохранения стабильного факела.

Горелка CIB Unigas NG200 — решение для котельных и технологических установок, требующих надёжной, безопасной и экологичной подачи тепла. Комплектность и конструктивные элементы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают простую интеграцию и длительную эксплуатацию при минимальном техобслуживании.
